Jednodílný kulový ventil označuje kulový ventil, jehož tělo ventilu je vyrobeno výhradně z jednoho kusu. Jeho klíčovou vlastností je kulička uvnitř těla ventilu, která působí jako klíčová součást pro odpojení média. Kulička ovládá průtok média otáčením dříku ventilu. Když se dřík ventilu otočí o 90 stupňů, průchod koule je zarovnán s průchodem tělesa ventilu nebo je na něj kolmý, čímž se ventil otevírá nebo zavírá.
GNEE Group dodává ventily již 18 let a poskytuje služby přizpůsobení ventilů.Přizpůsobte si svůj ventil – začněte konzultaci designu!
One Piece Ball Valve Technické parametry
Velikost: 1/4″ až 2″
Materiál těla: Nerezová ocel 316
Materiál rukojeti: Nerezová ocel 304
Typ portu: Kulový ventil s redukovaným portem
Koncové připojení: závitové (FNPT X FNPT)
Teplotní hodnocení: -20 stupňů ~ 150 stupňů
Tlaková třída: 1000 PSI
Těsnění: PTFE
Vlastnosti jednodílných kulových ventilů-
Nízký odpor tekutin: Koeficient odporu tekutiny jednodílného kulového ventilu- se rovná koeficientu části potrubí stejné délky. Při průtoku kapaliny nevzniká žádný další odpor, což je zvláště důležité v aplikacích vyžadujících sníženou ztrátu tlaku kapaliny.
Dobrý těsnící výkon: Jedno{0}}dílné kulové ventily široce používají pro své těsnicí plochy plasty a další těsnicí materiály, které poskytují vynikající těsnicí výkon a účinně zabraňují úniku média.
Jednoduchá konstrukce: Tělo ventilu jednodílného kulového ventilu-je konstruováno jako jeden kus, což má za následek jednoduchou a kompaktní konstrukci, která se snadno instaluje a udržuje.
Pohodlná obsluha: Jedno{0}}koulové ventily se snadno otevírají a zavírají; jednoduché otočení o 90 stupňů je dostatečné k dosažení úplného otevření nebo úplného zavření, což usnadňuje dálkové ovládání.
Snadná údržba: Díky jednoduché konstrukci jednodílných kulových kohoutů-a obecně pohyblivým těsnicím kroužkům je demontáž a výměna relativně pohodlná.

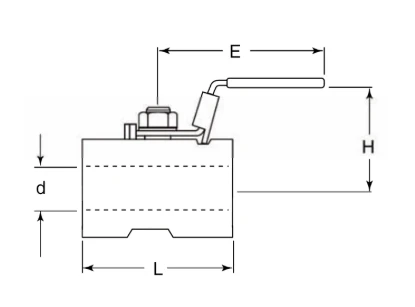

Výkres jednodílného kulového ventilu
Seznam rozměrů a hmotností jednodílného kulového ventilu (mm)
| Velikost | Spojení | d | L | H | E | Hmotnost (kg) |
| 1/4″ | NPT | 5 | 40 | 24 | 72 | 0.07 |
| 3/8″ | NPT | 7 | 45 | 27 | 80 | 0.1 |
| 1/2″ | NPT | 9 | 57 | 34.5 | 97 | 0.2 |
| 3/4″ | NPT | 12 | 60 | 40 | 92 | 0.26 |
| 1″ | NPT | 15 | 70.5 | 44 | 125 | 0.4 |
| 1 1/4″ | NPT | 20 | 78 | 50 | 125 | 0.7 |
| 1 1/2″ | NPT | 25 | 83.5 | 54 | 155 | 0.8 |
| 2″ | NPT | 32 | 99.5 | 60 | 155 | 1.28 |
Proces otevírání kulového ventilu z jednoho kusu
1. V zavřené poloze je kulička pevně přitlačena k sedlu ventilu mechanickým tlakem dříku ventilu.
2. Když je ruční kolo otočeno proti směru hodinových ručiček, dřík ventilu se pohybuje v opačném směru a jeho spodní šikmý povrch odpojí kouli od sedla ventilu.
3. Dřík ventilu pokračuje ve stoupání a spolupracuje s vodicím kolíkem ve spirálové drážce dříku ventilu, což způsobí, že se kulička začne otáčet bez tření.
4. Až do plně otevřené polohy se dřík ventilu zvedne na svou hranici a kulička se otočí do plně otevřené polohy.
Jednodílný proces uzavírání kulového ventilu
1. Pro uzavření otočte rukojetí ve směru hodinových ručiček a dřík ventilu začne klesat, což způsobí, že kulička opustí sedlo ventilu a začne se otáčet.
2. Pokračujte v otáčení ručního kola; dřík ventilu, na který působí vodicí kolík zapuštěný do jeho spirálové drážky, způsobí, že se dřík ventilu i kulička otočí o 90 stupňů současně.
3. V blízkosti uzavření se koule otočila o 90 stupňů, aniž by se dotkla sedla ventilu.
4. Při posledních několika otáčkách ručního kola se úhlová rovina ve spodní části dříku ventilu mechanicky zaklíní do koule a přitlačí ji těsně k sedlu ventilu, aby se dosáhlo úplného utěsnění.
Výhody jednodílného kulového ventilu
Kompaktní struktura
Integrovaný design snižuje počet dílů, což má za následek malé rozměry a nízkou hmotnost, takže je vhodný pro prostorově-omezené aplikace (jako jsou oblasti s hustým potrubím).
Spolehlivé těsnění
Přesné lícování mezi sedlem ventilu a kuličkou v kombinaci s elastickými materiály nebo těsněním z tvrdého kovu účinně zabraňuje úniku.
Snadná obsluha
Přepínání je dosaženo jednoduchým otočením o 90 stupňů, vyžadujícím minimální krouticí moment a lze jej ovládat ručně nebo automaticky.
Vysoká odolnost proti korozi
Tělo ventilu může být vyrobeno z nerezové oceli nebo technických plastů, přizpůsobitelné různým prostředím médií.
Jednoduchá údržba
Absence složité vnitřní struktury umožňuje snadnou demontáž, čištění nebo výměnu sedadla, což snižuje náklady na údržbu.
Jednodílné aplikace s kulovým ventilem
Jednodílné kulové ventily-se široce používají v následujících oblastech:
- Průmyslové obory: ropa, chemie, hutnictví, lehký průmysl, papírenství, elektrárny, chlazení atd.
- Civilní pole: vhodné pro potrubní systémy malého{0}}průměru, jako je zásobování a odvod vody v domácnostech, přeprava plynu atd.
- Speciální podmínky: lze použít pro kontrolu odpadních vod a médií obsahujících vláknité nečistoty, stejně jako v aplikacích vyžadujících přísné těsnění.

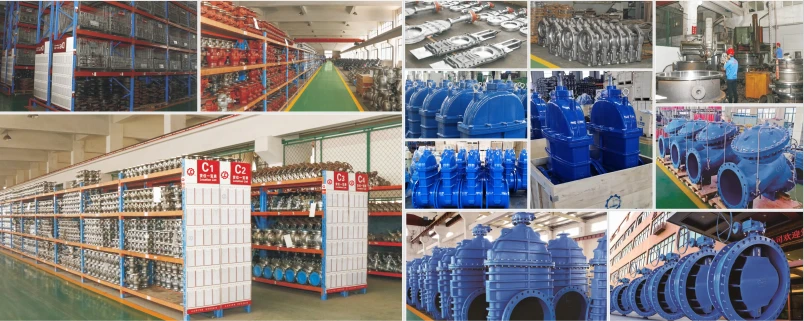

Továrna na jednodílný kulový ventil
K dispozici jsou protokoly o zkouškách ventilů – vyžádejte si své!
