Hydraulické regulační klapkyjsou speciálním typem škrticích klapek, které se používají hlavně ve výstupních potrubních systémech vodních čerpadel a sacích turbínách. Fungují jako uzavírací-ventily a zpětné ventily, které zabraňují zpětnému toku a vodnímu rázu. Jsou široce používány v oblasti ochrany vody, energetiky a chemického průmyslu.
Podle způsobu ovládání jsou rozděleny do tří typů: tlakové-přidržení, zamykání a akumulátor. Přítlačné-typy a typy blokování se otevírají hydraulicky a zavírají pomocí potenciální energie protizávaží; typ akumulátoru používá akumulátor místo protizávaží, což má za následek kompaktnější konstrukci.
GNEE Group je přední čínský dodavatel ventilů, který dodává ventily do více než 150 zemí a regionů po celém světě.Chatovat nyní– Získejte okamžité ceny pro 100+ typů ventilů v reálném čase.
Hydraulická klapka Technické parametry
Designový standard: BS EN593
Délka tváří v tvář: EN558-1/ISO5752 série 14 (DIN3202 F4)
Rozměry příruby a vrtání: EN1092/ISO5752(DIN2501), nebo jiné na vyžádání
Velikost: DN400 – DN2000/ 16"-80"
Hodnocení tlaku: PN6- PN10-PN16-PN25-PN40
Aplikace: vodárenství, komunální inženýrství, projekt ochrany vody, inženýrství pitné vody a čerpací stanice atd.
hydraulicky ovládaná klapka Pracovní princip
Hydraulicky ovládaný škrticí ventil umožňuje otevírání a zavírání pomocí kombinace hydraulického pohonu a mechanického blokování:
Otevření: Hydraulický olej vstupuje do bezpístnicové komory válce, tlačí píst a ojnici, což způsobí otočení klapky do plně otevřené polohy. Současně se zvedá protizávaží nebo akumulátor a uchovává energii pro uzavření ventilu.
Uzamčení: Po úplném otevření ventilu mechanická uzamykací hřídel a elektromagnetická uzamykací hřídel spolupracují na uzamčení potenciální energie protizávaží nebo akumulátoru a zajišťují stabilní otevření ventilu.
Zavírání: Když je solenoidový ventil de-odpojený od napětí, uvolní se blokovací mechanismus. Potenciální energie protizávaží nebo akumulátoru žene olej do komory tyče válce, zatlačí píst zpět a způsobí uzavření klapky podle předem nastaveného programu (rychlé zavírání, zavírání s tlumičem, pomalé zavírání), čímž se účinně eliminuje vodní ráz.
hydraulicky ovládaná klapka Konstrukční vlastnosti
Hydraulicky ovládaná klapka sestává hlavně z těla ventilu, ventilové desky, pohonu a hydraulického ovládacího zařízení:
- Tělo ventilu: Jedná se o hlavní nosnou součást hydraulicky ovládané klapky s vnitřními průtokovými kanály pro podporu a vedení toku média.
- Deska ventilu: Vyrobena z vysoce-kvalitních materiálů s vysokou pevností a odolností proti opotřebení, je připevněna k dříku ventilu a lícuje se sedlem ventilu. Ventilová deska se otáčí působením pohonu a tím reguluje průtok média.
- Pohon: Typicky hydraulický motor nebo hydraulický válec, řídí přítok a odtok hydraulického oleje pro pohyb ventilové desky. Pohon vyvíjí sílu k pohybu dříku ventilu nahoru a dolů a podle toho otevírá nebo zavírá desku ventilu.
- Hydraulická řídicí jednotka: Jedná se o klíčovou součást hydraulické klapky, která se skládá z hydraulického zdroje energie, řídicího ventilu a senzorů. Hydraulický zdroj energie zajišťuje tlak a průtok hydraulického oleje; regulační ventil reguluje směr proudění a průtok; a senzory monitorují parametry, jako je průtok média, tlak a teplota, a přenášejí zpětnovazební signály do řídicího systému.
Aplikace hydraulicky ovládaných klapkových ventilů
Hydraulicky ovládané škrticí klapky jsou široce používány v různých oblastech díky svým výhodám, jako je nízký provozní točivý moment, malý instalační prostor, nízká hmotnost, dobré vlastnosti regulace průtoku, vysoký stupeň automatizace, vysoká teplotní odolnost a spolehlivé těsnění:
- Energetika: Používá se v systémech na vysoké{0}}bezpečnostní{1}}úrovni, jako jsou extrakční potrubí parní turbíny a generátory pro rekuperaci tlaku vysokopecního plynu (TRT), a také v průmyslových potrubích přepravujících média, jako je mořská voda, odpadní vody, spaliny, vzduch a olej, jako nouzové uzavírací-ventily.
- Ochrana vody a přívod a odvod vody: Používá se na výstupech čerpadel a sacích potrubích turbíny jako uzavírací-ventily a zpětné ventily k zabránění a snížení zpětného toku a nadměrného vodního rázu v potrubním systému a k ochraně potrubního systému.
- Chemický průmysl: Vhodné pro potrubní systémy přepravující různá tekutá média, používané pro regulaci průtoku nebo jako on/off zařízení, zvláště vhodné pro plynovodní systémy přepravující plyn, vzduch a spaliny.
- Další použití: V potrubích pro uhelný chemický, petrochemický, gumárenský, papírenský a farmaceutický průmysl slouží jako zařízení pro odklánění, slučování nebo přepínání směru proudění média; v distribučních stanicích dálkových{0}}plynových potrubí se používá k regulaci průtoku a tlaku zemního plynu; a v systémech chlazení mořskou vodou lodí se používá k řízení přítoku a odtoku mořské vody.

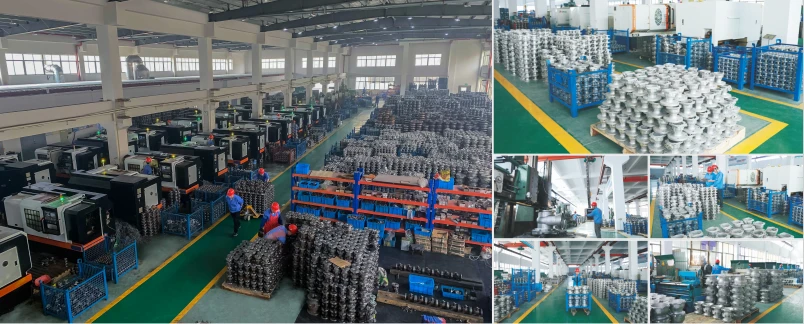

továrna na hydraulické klapky
Certifikováno pro ASME B16.34, ANSI B16.5 a EN 12266-1 – Požádejte o certifikáty
