1. Určete základní parametry
Střední vlastnosti
Vyčistěte korozivitu, viskozitu, obsah částic a teplotní rozsah média:
U vysoce korozivních médií (jako je roztavená sůl, kyselina a alkalii) jsou vyžadována tělesa ventilů vyrobená z nerezové oceli CF8C, slitiny na bázi niklu (jako je Inconel 625) a další materiály;
Pro podmínky s vysokou teplotou (například nad 400 stupňů) jsou upřednostňovány materiály s vysokou teplotou slitiny, aby se zabránilo deformaci ventilu nebo selhání těsnění.
Tlak a porovnávání teploty
Nominální tlak ventilu musí být 1,25-1,5krát vyšší než maximální pracovní tlak systému. Například, když je špičkový tlak systému 8MPA, měl by být vybrán ventil 10 MPA nebo vyšší;
Rozsah tolerance teploty musí pokrýt extrémní podmínky systému. Vysokoteplotní roztavená solná média (jako je 500 stupňů) musí být vybavena těsnicí strukturou, aby se zabránilo úniku tepelné roztažnosti.
2. Požadavky na odpovídající tok a požadavky na odpor průtoku
Vypočítejte průtok a průměr vyberte
Vyberte odpovídající průměr podle toku návrhu systému, abyste zabránili nadměrnému odolnosti vůči toku kvůli příliš malému průměru nebo odpadu nákladů v důsledku příliš velkého průměru;

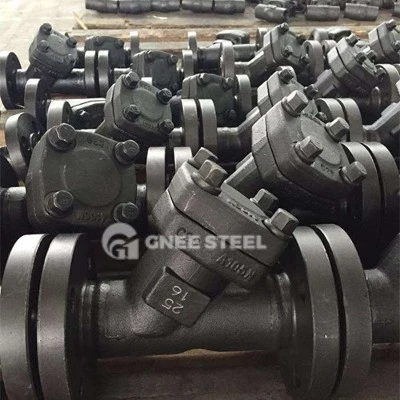

Odolnost proti průtoku ventilu typu Y typu je pouze 50% ~ 60% odolnosti ventilu typu T, což je vhodné pro vysoký průtok (větší než nebo roven 3,5 m/s).
Charakteristiky regulace toku
Konstrukce disků kónického nebo parabolického ventilu může zlepšit výkon regulace, ale regulační poměr je stále nižší než u profesionálních regulačních ventilů a pro scénáře přesného řízení toku by se mu mělo zabránit.
3. Optimalizace těsnění a struktury
Typ těsnění
Konvenční těsnění balení jsou vhodná pro obecné pracovní podmínky. Korozivní nebo vysoce riziková média vyžadují těsnění měchů (úniková rychlost menší nebo rovná 10^-6 ml/s) nebo těsnicím povrchům karbidu (Stellite slitina, HRC40–50).
Anti-courouring Design
Tělo nakloněného ventilu snižuje přímé vyčištění těsnicího povrchu médiem a k prodloužení životnosti utěsnění se používá blok odolný vůči antikomoru;
Pro jaderné nebo vysokotlaké diferenciální systémy je vhodné více těsnicích struktur (jako je měchy stonku ventilu + balení dvojitého těsnění).
4. instalace a adaptace operace
CONNOKCE METODY
Vysokotlaké potrubí jsou s výhodou příruby a tělesa svařovaných ventilů mohou být vybrána pro systémy s malým průměrem nebo korozivní;
Věnujte pozornost značce směru toku (nízká a vysoká/vysoká a nízký a nízký) a odchylka úhlu instalace přesahující 15 stupňů může způsobit selhání těsnění.
Operační metoda
Elektrický nebo pneumatický pohon se doporučuje pro časté scénáře otevírání a zavírání (jako jsou systémy roztavené soli), aby se snížila intenzita manuálního provozu;
Manuální ventily jsou vhodné pro nízkotlaké nebo nekritické systémy.
5. „Časové potřeby a certifikace
Projekty výroby jaderné třídy nebo sluneční tepelné energie musí být v souladu s ASME B16.34, API a dalšími standardy a ověřit odolnost proti záření materiálu;
Struktura průtokového kanálu (jako je zvětšení dutiny ventilu) je vyžadována pro média obsahující pevné částice, aby se zabránilo zablokování sedadel sedadel nebo ventilu.
