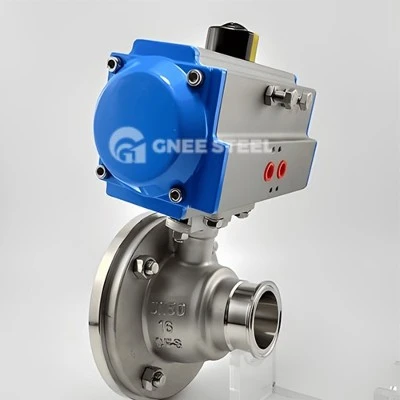

Provoz pneumatického ventilu (vzduchově aktivovaný ventil) se opírá o stlačený vzduch, aby řídil ovladač, který řídí otevírání a uzavření nebo nastavení ventilu mechanickou vazbou. Jeho základní struktura a pracovní princip lze rozdělit do následujících částí:
1. struktura jádra
Pneumatický pohon
Diaphragm Type: stlačený vzduch tlačí membránu, aby se deformovala, řídí tlačnou tyč, aby se pohybovala lineárně, a pružina se resetuje, aby otevřela a zavřela ventil.
Piston Type: Píst ve válci je tlačen tlakem vzduchu, vydává větší tah a je vhodný pro vysokotlaké nebo vysokotřídní scénáře.
Fork/Převodovka Typ : Převede lineární pohyb pístu do rotačního pohybu, aby řídil otočné ventily, jako jsou kulové ventily a motýlí ventily.
Valus tělo
Valujte tělo a ventil jádro: Vyberte materiál (jako je nerezová ocel, litina) podle charakteristik tekutin a jádro ventilu mění průřezový průřezový průřez posunem nebo rotací.
Sealingová složka: Použijte materiály odolné proti korozi, jako je polytetrafluorethylen nebo grafit, abyste zajistili těsnění média.
Control Components
Solenoidní ventil: Přijímat elektrické signály pro přepnutí směru vzduchového obvodu a ovládání působení ovladače (jako je například jednorázový výplň resetující, duální solenoid bistable holding).
Positioner: Převeďte signály 4-20 mA na signály tlaku vzduchu, přesně upravte otevření ventilu a poskytněte zpětnou vazbu polohy v reálném čase.
Jednotka zpracování zdroje na zdroji: Triplet (ventil redukující tlak, filtr, sběratel olejové mlhy) zajišťuje, že stlačený vzduch je čistý, tlak je stabilní a komponenty jsou namazány.
2. pracovní postup
AIR zdrojové dodávky
Komprimovaný vzduch je generován vzduchovým kompresorem a dodáván do ovladače po zpracování tripletem. Rozsah tlaku je obvykle 0,4-0,7MPa.
„Vstup a konverze
Řídicí systém (jako je PLC) odesílá elektrický signál do solenoidového ventilu nebo polohovače a solenoidní ventil přepíná směr vzduchového obvodu.
Polohovač upravuje tlak výstupního vzduchu podle síly signálu, aby řídil ovladač k působení.
Valve Action
Double-Actuting Type: Tlak vzduchu střídavě vstupuje do obou stran ovladače, aby se dosáhlo obousměrného působení (jako je například úplné otevřené/plné uzavřené).
Single-Actuting Type (vrácení jara): Píst tlačí pouze jedna strana přívodu vzduchu a pružina se automaticky vrátí, když je vzduch odříznut, což je vhodné pro nouzové mezní scénáře.
Feedback a úprava
Polohovač monitoruje polohu stonku ventilu přes senzor posunu a dynamicky upravuje tlak vzduchu, aby se zajistilo, že otvor je v souladu s nastavenou hodnotou.
3.. Typy a charakteristiky akce
| Typ | Princip working | Applikace |
|---|---|---|
| FC | Když je plyn odříznut, jarní síla zavře ventil a je nutné, aby byl otevřený přívod plynu. Je vhodný pro média s bezpečnostní prioritou (jako jsou hořlavé plyny). | Chemické potrubí nouzové omezení, ovládání paliva kotle |
| Fo | Když je vzduch odříznut, pružinová síla otevře ventil a je nutné spojité přívod vzduchu, aby byl zavřený. Je vhodný pro zabránění krystalizaci nebo ztuhnutí média. | Relizie tlaku parního systému, chladicí voda nemrznoucí směs |
| Nastavitelný | Otvor je nepřetržitě upravován polohovačem a přesnost odezvy může dosáhnout ± 1%. | Řízení průtoku/tlaku (např. Kompresorový anti-průmořský ventil pro udržení minimálního toku) |
4. technické výhody
rychlá odezva: Akční doba pneumatických ovladačů může být nízká jako 0,1 sekundy, což je lepší než elektrický nebo hydraulický pohon.
Intrinsická bezpečnost: Žádné riziko elektrických jisker, vhodné pro hořlavé a výbušné prostředí.
Ochrana FAULT: Návrh návratu na jaře může automaticky přepnout do bezpečného stavu (otevřený nebo uzavřený), když je plyn/napájení odříznut.
