A vysokotlaký-třícestný-kulový ventilje speciální typ ventilu, který umožňuje řízení kapaliny ve třech směrech. Jeho hlavním pracovním principem je změna směru proudění tekutiny otáčením kuličky. Když se koule otáčí do různých poloh, může spojovat nebo blokovat různé trubky, čímž řídí směr proudění tekutiny.
Konkrétně vysokotlaký -třícestný{1}} kulový ventil obsahuje otočnou kouli se třemi kanály, z nichž každý odpovídá připojovacímu portu. Otáčením koule se mění korespondence mezi těmito třemi kanály a připojovacími porty, čímž se mění směr proudění tekutiny.
Například, když se koule otáčí do určité polohy, může dovolit tekutině proudit z portu 1 do portu 3, přičemž blokuje tok v portu 2; když se koule otočí do jiné polohy, může umožnit průtok kapaliny z portu 2 do portu 3 a zároveň blokovat tok na portu 1. Tato flexibilita činí vysokotlaké třícestné kulové ventily široce používané v komplexních systémech řízení kapalin.
GNEE je přední výrobce ventilů v Číně, vybavený CNC dílnou, která vám poskytuje služby přizpůsobení ventilů.Špičkové-ventily v oboru – získejte demo ještě dnes!
Vysokotlaký 3cestný kulový kohout Technické parametry
Jmenovitý průměr: DN6-DN50
Struktura: Sférická
Jmenovitý tlak: 1,6 MPa-32,0 MPa
Způsob připojení: vnitřní závit, vnější závit, příruba
Použitelná teplota: Méně než nebo rovna 170ºC
Způsob ovládání: ruční, pneumatický, elektrický
Materiál těla ventilu: litá ocel, nerezová ocel
Výrobní standard: GB (čínský národní standard), DIN (německý standard), API (americký standard), ANSI (americký standard)
Materiál těla ventilu: voda, olej, plyn, kapalina
Široké použití: ropa, chemikálie, energetika, ochrana životního prostředí, ochrana vody, vytápění, zásobování vodou a odvodňování, průmysl, strojírenství
Vysokotlaký 3cestný kulový ventil Konstrukce
- Těleso ventilu: Vyrobeno z-vysokopevnostních materiálů (jako je nerezová ocel a legovaná ocel), schopné odolat mechanickému namáhání a nárazům kapaliny v prostředí s vysokým-tlakem.
- Kulička: Uvnitř navržená s kanálky ve tvaru T- nebo L-, které umožňují otočení o 90 stupňů pro změnu směru tekutiny. Povrch koule je přesně-broušený, aby bylo zajištěno těsné usazení se sedlem ventilu a zabránění úniku.
- Sedlo ventilu: Vyrobeno z materiálů odolných proti opotřebení -a korozi- (jako je PTFE a tvrdé slitiny), které tvoří s kuličkou těsnicí pár, který zajišťuje těsnicí výkon při vysokém tlaku.
- Ovládací zařízení: Zahrnuje ruční, pneumatické, elektrické nebo hydraulické pohony, které umožňují dálkové nebo automatické ovládání podle potřeby.
Vysokotlaký 3cestný kulový ventil Vlastnosti
Adaptabilita na vysoký tlak:
Těleso ventilu je vyztuženo tak, aby odolalo tlaku stovek megapascalů (MPa), takže je vhodné pro vysokotlaké aplikace v ropném, zemním plynu a chemickém průmyslu.
Těsnící struktura využívá kombinaci tvrdých a měkkých kovových těsnění, aby zajistila provoz bez úniku-pod vysokým tlakem.
Rychlé otevírání a zavírání:
Otočení koule o 90 stupňů dokončuje otevírání a zavírání a poskytuje rychlou dobu odezvy vhodnou pro scénáře vyžadující časté operace.
Nízký průtokový odpor:
Kulový kanál odpovídá průměru trubky, což má za následek minimální pokles tlaku a nízkou ztrátu energie při průtoku tekutiny.
Odolnost proti korozi a opotřebení:
Tělo ventilu a těsnicí materiály mohou být vyrobeny ze speciálních materiálů odolných vůči kyselinám a zásadám a vysokým-teplotám, které se přizpůsobí drsným prostředím médií.
Kompaktní konstrukce:
Integruje funkce přesměrování a slučování toku do jedné jednotky, čímž snižuje počet ventilů v potrubním systému a snižuje náklady na instalaci.
Vysokotlaký 3cestný kulový ventil Aplikace
Ropný a plynárenský průmysl:
Používá se pro kontrolu odklonu ve vysokotlakých ropovodech{0}} a stanicích na zpracování zemního plynu, jako je distribuce ropy z hlavního potrubí do různých skladovacích nádrží nebo zpracovatelských zařízení.
Chemický průmysl:
Používá se k řízení toku materiálu ve vysokotlakých{0}}reaktorech a syntézních jednotkách, což umožňuje míchání nebo separaci více surovin.
Úprava energie a vody:
Používá se k regulaci průtoku páry ve vysokotlakých parovodech- nebo k distribuci chemických činidel v systémech úpravy vody.
Letectví:
Používá se ve vysokotlakých{0}}hydraulických systémech nebo palivových potrubích k zajištění přesné kontroly směru kapaliny.

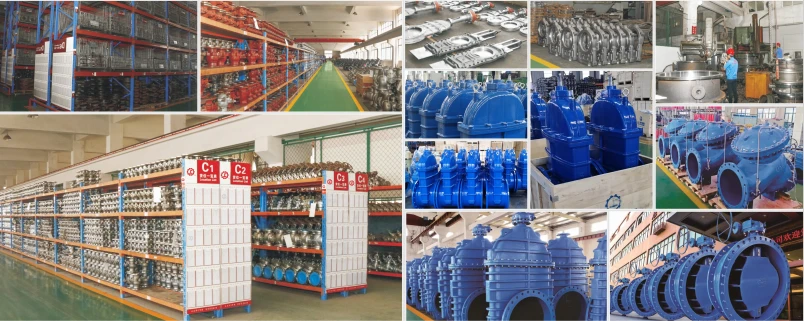

Továrna na vysokotlaký 3cestný kulový ventil
