Šoupátka se používají pro úplné otevření a zavření s minimálním průtokovým odporem; kulové ventily se používají k regulaci průtoku, ale mají vyšší odpor kapaliny.
Šoupátkaovládání on/off průtoku přes zvedání a spouštění brány. Mají dlouhý otevírací a zavírací zdvih a pomalý chod, ale při plném otevření je dráha průtoku přímá a odpor kapaliny je téměř nulový. Jsou vhodné pro hlavní potrubí s vysokým-průtokem a nízkou{3}}energií, jako jsou rozvody vody nebo parní systémy. Jejich symetrická struktura neumožňuje žádná omezení směru instalace a médium může proudit obousměrně, což je činí běžně používanými v podmínkách, kde nejsou často používány.
Kulové ventilyna druhé straně řídí průtok vertikálním pohybem talíře ventilu. Mají krátký zdvih otevření a zavření, což umožňuje přesné ovládání stupně otevření a má dobré škrticí a regulační schopnosti. Jsou vhodné pro scénáře vyžadující řízení průtoku, jako je napájecí voda kotlů nebo chemická potrubí. Jejich vnitřní průtoková dráha má však tvar S-, což má za následek vysoký odpor tekutin a významný pokles tlaku.
Kulové ventily mají přísné požadavky na směr proudění a musí být instalovány s orientací „nízký vstup, vysoký výstup“; jinak bude ovlivněno těsnění a životnost.
Gate vs. Globe Valve: Zastavte zmatek!Získejte našeho průvodce výběrem profesionálů a cenovou nabídku.
Základní technické srovnání výkonu
| Parametr | Hradlový ventil | Kulový ventil |
| Primární použití | Izolace / Vypnutí-(Zcela otevřené nebo zavřené) | Škrcení / Regulacea časté přepínání |
| Cesta toku | Přímo-průchod (brána klesá svisle) | Průtok ve tvaru S-(Klikaté zatáčky uvnitř) |
| Průtokový odpor (Cv) | Minimální(Téměř nulový pokles tlaku) | Velmi vysoká(Tekutina se uvnitř dvakrát otočí) |
| Schopnost regulace | Extrémně chudý(Zakázáno pro škrcení) | Vynikající(Přesná regulace průtoku/tlaku) |
| Směr toku | Obousměrný(Žádný konkrétní vstup/výstup) | Jednosměrný(Povinné: Nízký-in, Vysoký-out) |
| Opotřebení sedadel | Vysoké tření během jízdy; náchylné k erozi | Disk se okamžitě zvedne ze sedadla;minimální opotřebení |
| Provozní točivý moment | Těžší start (Musí překonat statické tření) | Vysoká uzavírací síla potřebná proti tlaku média |
Srovnání konstrukce a instalace
| Parametr | Hradlový ventil | Kulový ventil |
| Délka obličeje-k-obličeji | Kratší (malá vzdálenost mezi přírubami) | Delší |
| Vertikální výška | Velmi vysoká(Brána musí uvolnit cestu toku) | Relativně nízký profil |
| Délka zdvihu | Dlouhá (jízdy s plným průměrem trubky) | Krátké (pouze 1/4 průměru pro úplné otevření) |
| Snadná údržba | Obtížné (sedadla jsou hluboko uvnitř těla) | Snadný(Sedadla/kotouče lze snadno přebrousit/vyměnit) |
| Společná sedadla | Klínový typ, paralelní posuv | Kónický, plochý, typ zástrčky |
| Vodní kladivo | Vzácné (pomalý provoz) | Možné (Pokud je zavřeno příliš rychle) |
Průvodce výběrem: Který si vybrat?
| Scénář | Doporučený ventil | Důvod |
| Hlavní přenosové linky | Hradlový ventil | Minimalizuje ztrátu tlaku na dlouhé vzdálenosti. |
| Škrcení / Nastavení průtoku | Kulový ventil | Navrženo speciálně pro lineární regulaci průtoku. |
| Omezený vertikální prostor | Kulový ventil | Kulové ventily mají mnohem nižší profil než šoupátka. |
| Vysokotlaké parní systémy- | Kulový ventil | Snadnější dosažení spolehlivého nuceného utěsnění proti vysokému tlaku. |
| Obousměrné proudové čáry | Hradlový ventil | Šoupátka nemají specifický vstup/výstup. |
Souhrnná tabulka
| Funkce | Hradlový ventil | Kulový ventil |
| Funkce | Izolace (zapnuto/vypnuto) | Modulační (regulace) |
| Odpor | Nízký | Vysoký |
| Výška | Vysoký | Nízký |
| Seal Life | Mírný | Vysoký |
| Směrový? | Žádný | Ano |
| Cena (malý otvor) | Obecně nižší | Obecně Vyšší |

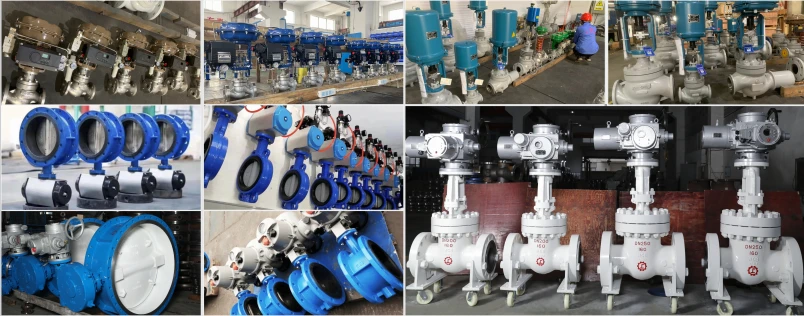

Továrna na šoupátko a kulový ventil GNEE
FAQ
Může kulový ventil nahradit šoupátko?
Kulové ventily mohou nahradit šoupátka, když potřebujete kontrolu průtoku a těsné těsnění. Ale u velkých potrubí, kde chcete maximální průtok s minimálním odporem, se držte šoupátek! Oba typy dodáváme po celém světě!
Jaké je nejčastější použití kulového ventilu?
Řízení procesu: Používají se kulové ventilychemické zpracovatelské závodyk řízení toku chemikálií a jiných látek v různých fázích výrobního procesu. Úprava vody: Kulové ventily se používají v úpravnách vody k řízení průtoku vody přes filtry, čerpadla a další zařízení.
