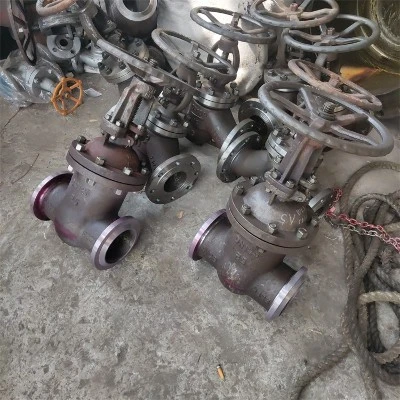

Šoupátko-svařované z kované oceli je ventil připojený k potrubním systémům svařováním s klíčovými součástmi včetně těla ventilu, uzávěru, vřetene a sestavy těsnění. Tělo ventilu je obvykle vyrobeno z materiálů odolných proti vysokým -teplotám-, jako je nerezová ocel nebo legovaná ocel, aby byla zajištěna strukturální stabilita při zvýšených teplotách. Vrata je navržena tak, aby se pohybovala nahoru a dolů v těle ventilu, což umožňuje otevírání nebo zavírání průtokového kanálu. Když se vřeteno otáčí, pohání bránu ke stoupání nebo klesání a řídí průtok tekutiny. Těsnicí sestava využívá materiály odolné proti vysokým -teplotám- (např. grafitová nebo kovová těsnění), aby se zabránilo úniku.
Tento ventil funguje jednoduše, ale efektivně. V zavřené poloze brána zcela blokuje průtokový kanál a vytváří těsné těsnění; při otevření se vrata zvednou, což umožňuje hladký průchod tekutiny. Natupo-svařované spojení zajišťuje robustní spojení mezi ventilem a potrubím, čímž se minimalizuje riziko úniku,-což je zvláště vhodné pro vysoko-teplotní a vysokotlaké- aplikace.
Pracovní princip
Operace otevírání/zavírání:
Ventil funguje otáčením ručního kola nebo ovladače pro pohon dříku ventilu, který vertikálně zvedá nebo spouští šoupátko, aby se dosáhlo polohy úplného otevření nebo úplného uzavření.
Průtokové charakteristiky:
Plně otevřeno: Průtokový kanál je přímý-s minimálním odporem, ideální pro aplikace s vysokým-přerušením průtoku.
Strukturální omezení:Konstrukce má ve srovnání s jinými typy ventilů větší celkovou výšku a delší dobu otevírání/zavírání.
Těsnící mechanismus:
Kovové tvrdé těsnění: Brána a sedlo jsou přesně-broušené a spoléhají na střední tlak, který napomáhá utěsnění.
Elastické těsnění:Dvojité brány používají kompenzaci pružiny k udržení těsnícího výkonu i přes opotřebení.
Struktura jádra
Tělo ventilu a kapota
Tělo ventilu:
Monolitická nebo dělená{0}litá konstrukce, obvykle vyrobená z lité oceli (WCB), nerezové oceli (CF8/CF8M) nebo legované oceli (WC6).
Přivařené-konce na tupo:Obrobeno se zkosenými konci (drážka V nebo U) na GB/T 12224pro svařování potrubí.
kapota:
Šroubové nebo tlakové samotěsnící-spojení k tělu ventilu s ucpávkou (utěsňuje vřeteno).
Brána a sedadlo
Typy bran:
Klínová brána: Jednoduchý (tuhý klín) nebo dvojitý (elastický klín), vhodný pro středně-vysoký tlak.
Paralelní brána: S průtokovými otvory nebo pružinovým-těsněním, ideální pro média zatížená částicemi-.
Sedadlo:Tvrdě navařené slitinami (napřStellit 6) nebo vyrobené ze základního materiálu, čímž se vytvoří těsnění kov-na-kov s bránou.
Vřeteno a ovládací komponenty
Zastavit:
Rostoucí kmen (OS&Y):Stopka se viditelně pohybuje s bránou.
Nerostoucí kmen:Vřeteno se otáčí bez vertikálního pohybu.
Materiál: Nerezová ocel (316/17-4PH).
Balení: Pružné grafitové, PTFE nebo grafitové opletené kroužky pro vysokou -teplotní/tlakovou odolnost.
Butt-Podrobnosti o svařování
Zkosený design:zaGB/T 985,1 (např. 60 stupňů ±5 stupňů V-úhel drážky).
Proces svařování:
TIG svařování pro kořenový průchod +SMAWpro výplňové průkazy.
Tepelné zpracování po-svaru vyžadováno u silnostěnných{0}těles ventilů.
Specifikace
Šoupátko, API600
Ocelové ventily, ASME B16.34
Tváří v tvář ASME B16.10
Koncové příruby ASME B16.5/ASME B16.47
Koncovky pro svařování na tupo ASME B16.25
Kontrola a testování API 598
Provoz: Holý představec
Materiál: F91
Rozsah velikostí: 2″~36″
Jmenovitý tlak: ASME CL, 150, 300, 600, 900, 1500, 2500
Teplotní rozsah: -29 stupňů ~ 595 stupňů
Aplikační scénáře
Ropovody a plynovody
Dálkové-přenosové potrubí jako hlavní izolační ventily (vyžadující provedení s plným{0}}vrtáním a nízkým průtokovým odporem).
Chemické závody
Vysoce{0}}izolace médií na vstupu/výstupu reaktoru (tvrdé -těsnění + korozi-odolné materiály).
Elektrárenské systémy
Hlavní parovody (podmínky vysoké-teploty/vysokého{1}}tlaku, výběr materiálu: 12Cr1MoVG).
zkapalněný zemní plyn (LNG)
Kryogenní skladovací a transportní systémy(hluboké kryogenní šoupátka s prodlouženou konstrukcí vřetene).
