Klínová šoupátkadosahují vysokotlakého{0}}těsnění prostřednictvím klínovité{1}}struktury a jsou vhodné pro vysoko-teplotní, vysokotlaká-a čistá média.Nožová šoupátka, na druhé straně používají bránu ve tvaru čepele{0}} k řezání kalových médií obsahujících vlákna a částice, přičemž upřednostňují -zanášení a -záseky, a jsou vhodné pro nízko-tlak a vysoké-nečistoty.
Klínová šoupátka: Klínová-závora (jednoduchá nebo dvojitá závora) vytváří při zavření samoutahovací sílu-, čímž zlepšuje těsnicí výkon. Jsou zvláště vhodné pro vysoko-tlaková a-teplotní prostředí s vysokými požadavky na těsnění, jako jsou parní a ropovody v elektrárnách a petrochemických systémech.
Nožová šoupátka: Brána má tvar čepele-a speciálně navržená pro řezání médií obsahujících nerozpuštěné pevné látky a vlákna, jako je buničina, odpadní vody a uhelný popel. Účinně odstraňuje nečistoty, zabraňuje zablokování ventilu a zajišťuje neomezený průtok potrubím.
Stáhněte si Ultimate Gate Valve Matrix: Full Specs for Wedge vs. Knife Performance Data (PDF).
Srovnávací tabulka: Klínový šoupátkový ventil vs. nožový šoupátkový ventil
| Srovnávací rozměr | Klínový šoupátkový ventil | Nožový šoupátkový ventil |
| Struktura brány | Klínový-tvar (trojúhelníkový), tlustý kotouč, dosahuje těsnění pomocí klínovací síly. | Plochá deska s ostrým dnem (ostří nože), velmi tenký kotouč. |
| Tloušťka těla | Tlustější. Standardizované rozměry-tváří v tvář-. | Extrémně tenký. Pro úsporu místa obvykle využívá design Wafer nebo Lug. |
| Pracovní princip | Pohybuje se vertikálně. Využívá klínový sklon k těsnému zapadnutí do sedadla. | Pohybuje se jako gilotina. Ostrá hranaprořezává vlákna nebo kaši. |
| Použitelná média | Vyčistěte kapaliny(voda, pára, ropa, plyn). | Viskózní, částicová nebo vláknitá média(Vláknina, kejda, splašky, uhelný prach). |
| Typ těsnění | ObvykleKov-na-kov (tvrdé těsnění). Vysoce spolehlivý, ale může unikat, pokud jsou přítomny nečistoty. | Měkké těsnění (kroužek ve tvaru U-)nebo Hard Seal. Snadná výměna těsnících součástí. |
| Hodnocení tlaku | Vysoký tlak. Dostupné od třídy 150 do třídy 2500+. | Nízký tlak. Obvykle jsou dimenzovány na PN10 (150 psi) nebo nižší; zřídka pro vysoký tlak. |
| Samočištění- | Chudý. Nečistoty mají tendenci se hromadit ve spodní drážce, což brání úplnému uzavření. | Vynikající. Brána se prořízne a při sestupu odtlačí sediment. |
| Směr toku | Obousměrný-. Obecně nemá žádná omezení směru vstupu/výstupu. | Jedno{0}}směrné(obvykle). Představuje šipku toku; některé specializované návrhy jsou-obousměrné. |
| Hmotnost | Těžký. Silnější tělo vyžaduje silnější podpěry při instalaci. | Světlo. Váží přibližně 20%-50% standardního klínového šoupátka. |
| Cena / Cena | Mírný. Ceny výrazně rostou s většími průměry a vysokým tlakem. | Spodní. Velmi nákladově-efektivní pro velké průměry v nízkotlakém-provozu díky menšímu množství materiálu. |
| Typické aplikace | Elektrárny, rafinace ropy, -dálkové potrubí, vodovodní potrubí. | Papírny, těžba, čištění odpadních vod, cementárny, cukrovary. |

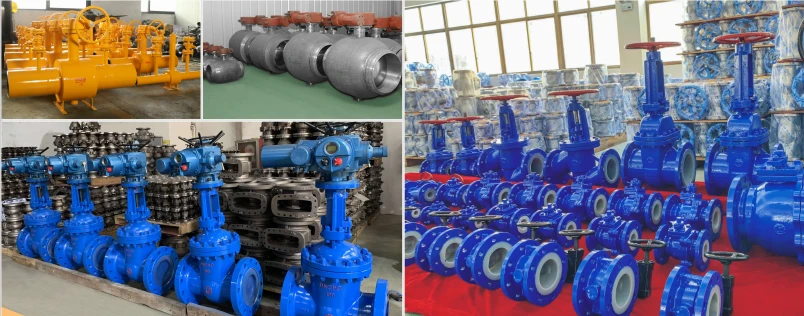

Šoupátkový ventil GNEE faty
Získávat ventily s velkým průměrem? Získejte tovární{0}}přímé nabídky pro modely Wedge a Knife Gate
FAQ
Proč používat nožové šoupátko?
Nožová šoupátka jsounavržený pro práci v nejdrsnějších prostředích, obvykle s nabroušeným ostřím pro řezání těžkých kapalin. Jsou zvláště užitečné v aplikacích odpadních vod, kde je důležitým problémem koroze.
Jaké jsou nevýhody nožových šoupátek?
Jednou z nejpozoruhodnějších nevýhod nožových šoupátek je, že je majíomezení nízkého-tlaku. To je činí méně žádoucími pro použití v aplikacích, které vyžadují čistotu nebo hygienické podmínky.
Jaký je účel klínového šoupátka?
Klínové šoupátko je typ šoupátka s klínovým-šoupátkem, které je navrženok řízení toku tekutiny potrubím. Primárně se používá k úplnému otevření nebo úplnému uzavření průtokové cesty, takže je ideální pro aplikace se zapnutím/vypnutím.
