Základní rozdíl mezitiché zpětné ventilyaotočné zpětné ventilyspočívá v jejich uzavíracím mechanismu a kontrole hluku: tiché zpětné ventily dosahují hladkého uzavření díky pomalému{0}}zavírání nebo axiálnímu posuvu, čímž účinně snižují rázy a hluk vodních rázů; kyvné zpětné ventily naproti tomu spoléhají při otevírání a zavírání kotouče ventilu rotujícího kolem osy, což může při zavírání snadno způsobit náraz a vodní ráz, což má za následek vyšší provozní hluk.
Ventilový kotouč aotočný zpětný ventilmá tvar disku-a otvírá se a zavírá kolem čepu pomocí mechanismu závěsu. Když médium proudí dopředu, tlačí talíř ventilu k otevření, což má za následek nízký průtokový odpor a nízkou tlakovou ztrátu, takže je vhodné pro potrubní systémy s velkým-průměrem.
Když však médium proudí zpět nebo se čerpadlo náhle zastaví, kotouč ventilu se svou vlastní vahou a zpětným tlakem rychle otočí zpět k sedlu ventilu, což snadno způsobí prudký náraz, což vede k vodnímu rázu a vysokému-decibelovému hluku. Tento dopad nejen ruší obyvatele, ale může z dlouhodobého hlediska také poškodit potrubí, spoje a čerpací zařízení.
Tiché zpětné ventilynejsou však pouze „odhlučněné“, ale dosahují pilotního{0}}postupného uzavření prostřednictvím inovativní struktury. Běžné typy, jako jsou pomalé-uzavírací nebo axiální-ventily, zahrnují dvou{4}}krokový proces zavírání: zaprvé rychlé uzavření většiny zdvihu, aby se vytvořilo počáteční zablokování; poté pomalé konečné uzavření prostřednictvím hydraulického tlumiče, vodícího otvoru nebo pružinového zařízení, které výrazně tlumí energii nárazu.
Některé modely využívají konstrukci kotouče ventilu, který se axiálně posouvá podél středové osy, což vede k proudnicovému vodnímu kanálu. Proces zavírání eliminuje rotační náraz a dosahuje „tichého“ efektu s provozním hlukem obvykle regulovaným na méně než nebo rovný 40 decibelům.
Potřebujete otočné ocelové lité nebo nerezové tiché zpětné ventily?Odešlete své specifikace pro cenovou nabídku do 1 hodiny!
Srovnání vlastností a operací
| Porovnávací položka | Tichý zpětný ventil (ne-slam) | Swing zpětný ventil |
| Uzavírací mechanismus | Jarní-asistence(Axiální zdvih nebo motýlek) | Pohon gravitace/zpětného toku(Sklopný disk) |
| Rychlost zavírání | Extrémně rychlé(Zavírá se před obrácením průtoku) | pomaleji(Zavírá se po zahájení reverzace) |
| Zmírnění vodního kladiva | Vynikající(Eliminuje bouchnutí a přepětí) | Chudý(Sklon k hlasitému „cinkání“ nebo bouchnutí) |
| Orientace instalace | Univerzální(Horizontální, Vertikální nebo Nakloněný) | Primárně horizontální(Vertikální je omezeno) |
| Výkon těsnění | Těsné; k dispozici v měkkých nebo kovových sedadlech | Obvykle kovové-sedadlo; náchylné k menšímu prosakování |
| Složitost | Vyšší (zahrnuje pružiny, vodítka, přesné díly) | Jednoduché (tělo, disk, čep pantu) |
Technické specifikace a výkon
| Kategorie parametru | Tichý zpětný ventil | Swing zpětný ventil |
| Průtokový odpor / ΔP | Mírný(Pružina a vedení jsou v průtokové dráze) | Velmi nízká(Plný-port, minimální překážky) |
| Opotřebení těsnění | Minimální(Krátký zdvih, jednotné sezení) | Vyšší(Tření při švihu) |
| Praskající tlak | Mírně vyšší (Musí překonat napětí pružiny) | Velmi nízká (potřebuje pouze překonat váhu disku) |
| Údržba | Střední (obvykle vyžaduje odstranění) | Vynikající(Kapota umožňuje výměnu dílů-inline) |
| Životnost | Dlouho(Chrání celý potrubní systém) | Střední (Čep závěsu a sedla se časem opotřebovávají) |
| Velikost & Hmotnost | Kompaktní a relativně lehký | Objemné a těžké (zejména velké velikosti s přírubou) |
Aplikační prostředí a ekonomika
| Položka | Tichý zpětný ventil | Swing zpětný ventil |
| Použitelná média | Čistá voda, plyny, lehké oleje | Voda, ropa, odpadní vody s malými pevnými látkami |
| Typické scénáře | Výškové-budovy, čerpadla, systémy VFD | Komunální kanalizace, Chemické závody, Potrubí |
| Provozní hluk | Tichý / zanedbatelný | Vysoká (silné vibrace při bouchnutí) |
| CAPEX (počáteční náklady) | Vyšší (přesné obrábění a náklady na pružiny) | Hospodárný(Jednoduché odlévání; nákladově-efektivní) |
| Náklady na instalaci | Nižší (kompaktní; potřeba méně práce/podpory) | Vyšší (Vyžaduje silnou podporu a více místa) |

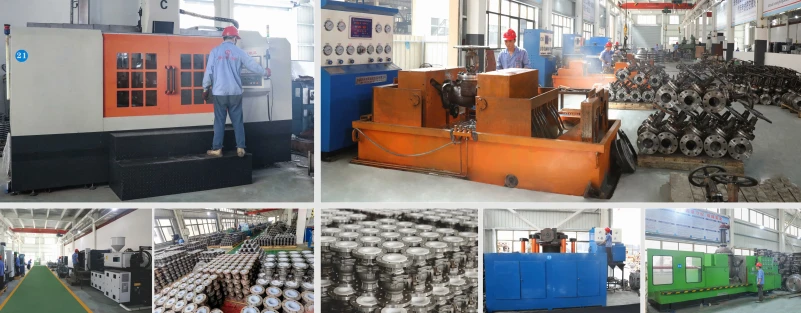

Továrna na zpětný ventil GNEE
FAQ
K čemu slouží tiché zpětné ventily?
Tichý zpětný ventil je vysoce{0}}výkonné řešení speciálně navržené prominimalizují vodní rázy a snižují hluk systému. Je ideální pro použití v zásobování vodou, HVAC systémech, požární ochraně a průmyslových potrubních aplikacích.
Jak otestovat zpětný ventil?
Připevněte ventil: Nainstalujte zpětný ventil tak, aby šipka toku ukazovala ve směru toku kapaliny. Poté jej zašroubujte na místo a zajistěte všechny díly. Otestujte ventil:Nechte protékat kapalinu a otestujte, zda zpětný ventil funguje tak, jak má.
