Existují významné rozdíly mezi kontrolními ventily pístů a ventily otáčení ve struktuře, pracovním principem a aplikačními scénáři. Hlavní rozdíly jsou následující:
1. Struktura a režim pohybu jádra
Check ventil pístu
Jako otevírací a závěrečná část se používá válcový píst. Přepínač je realizován axiálním posunutím. Píst se pohybuje nahoru a dolů v přímce v dutině ventilu.
Obvykle je vybaven uzavíracím mechanismem podporovaného jarem. Píst je tlačen otevřený médiem během dopředného toku a pružina tlačí píst, aby rychle resetoval těsnění během zpětného toku nebo tlakové rovnováhy.

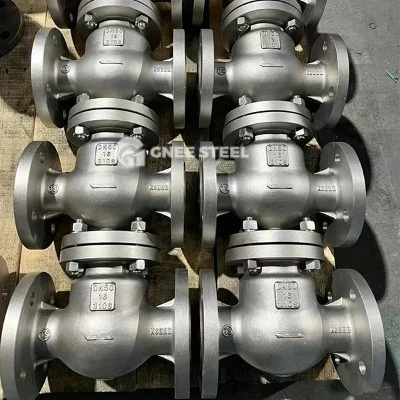

Swing Check ventil
Otevřená a závěrečná část je ventilový disk ve tvaru disku, který se otáčí kolem osy přes kolébkovou rameno a strukturu kolíku (podobně jako výkyv dveřního panelu).
Uzavření závisí na mrtvé váze ventilového disku a tahu zpětného toku a neexistuje žádná pružina; Modely velkého průměru mohou přidat těžké kladivo pro zvýšení závěrečné síly.
2. Porovnání charakteristik výkonu
Zavírací rychlost a výkon těsnění
Typ pístu: Jarní jednotka se velmi rychle uzavírá (úroveň milisekundy), která může účinně zabránit vodnímu kladivu; Píst svisle stiskne sedadlo ventilu a těsnění je pevnější, což je zvláště vhodné pro vysokotlaké a vysokorychlostní systémy.
Typ houpačky: Zavírací rychlost je pomalá (zejména pro velké průměry) a disk ventilu je náchylný k dopadu, když je nakloněn a sedí; Těsnicí povrch je v souladu s kontaktem a za podmínek nízkého tlaku může dojít k mírnému úniku.
Odolnost proti toku a příslušné pracovní podmínky
Swing Typ: Kanál uvnitř ventilu je zefektivněn a odpor toku je menší, což je vhodné pro potrubí s nízkým průtokem a velkým průměrem.
Typ pístu: Kapalina musí projít prstencovou mezerou mezi pístem a dutinou ventilu a odpor toku je velký, ale lze ji zlepšit optimalizací návrhu.
Požadavky na instalaci
Typ pístu: Obvykle je třeba nainstalovat vodorovně a pro vertikální instalaci jsou vyžadovány speciální vzory (například tlumicí zařízení).
Typ houpačky: Neexistuje žádné omezení směru instalace (horizontální/vertikální) a je přizpůsobivější.
3. typické scénáře aplikací
Piston typ použitelné scénáře
Ochrana prodejny čerpadla (zabránění zpětnému toku zpětného toku)
Parní systém, vysokotlaký potrubí (spoléhání se na jeho těsné těsnění a rychlou reakci)
Příležitosti, kdy je třeba přísně zabránit vodnímu kladivu (jako jsou chemické a potrubí elektrárny)
Swing typ použitelné scénáře
Dodávka a drenáž vody, projekty konzervace vody a další potrubí s nízkým tlakem velkého průměru (plné hry s nízkým odolností proti toku)
Média obsahující částice nebo viskózní tekutiny (jednoduchá struktura a není snadné se uvíznout)
Když je instalační prostor omezený (lze vybrat výkyvný ventil typu destičky)
4. údržba a náklady
Piston Type: Přesná struktura, údržba vyžaduje profesionální demontáž; vysoké výrobní náklady.
Swing Type: Jednoduchá struktura, pohodlná údržba; Vysoký náklad, ventily s velkým průměrem mají zjevné nákladové výhody.
