1. Charakteristiky struktury a instalace připojení

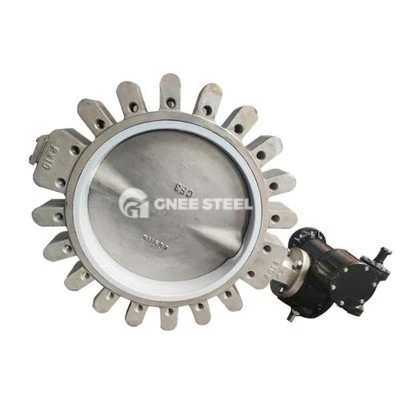

LUG Butterfly Valve
Okopné otvory pro šrouby jsou navrženy na obou koncích tělesa ventilu, které mohou být přímo spojeny s přírubou potrubí šrouby, aniž by pronikla do těla ventilu, což zjednodušilo proces instalace.
Okoneny jsou rozděleny do typu přes otvory a typ vnitřního vlákna, vhodné pro instalaci s různými specifikacemi šroubů. Doba instalace ventilů nad DN300 je zkrácena o 40% ve srovnání s typem svorky.
Délka šroubu je krátká, což snižuje riziko selhání utěsnění způsobeného dotvarováním šroubu.

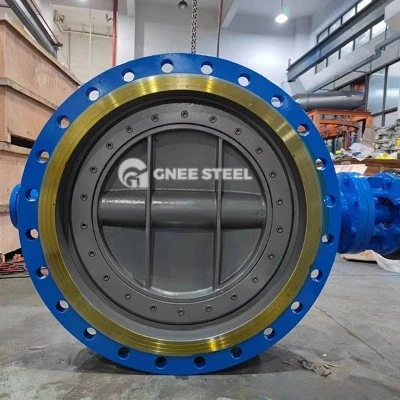

Vouble příruby motýlí ventil
Tělo ventilu je dodáváno s prstencovou přírubou, která je třeba spojit s upínáním příruby. Během instalace musí být přísně zarovnány příruby na obou stranách.
Pravděpodobnost nesouladu příruby je během instalace velkých průměrů vysoká (DN větší nebo rovná 500), což může snadno vést k úniku zkreslení těsnicího povrchu.
Šrouby musí proniknout do těla ventilu a přírubové svary jsou snadno ovlivněny střídavým napětím během dlouhodobého provozu.
2. Těsnění a design materiálu
Mechanismus -mechanismus
LUG Butterfly ventily většinou přijímají trojnásobnou těsnicí strukturu (dvojité vrstvy měkké těsnění + pevné těsnění), s rychlostí úniku menší nebo rovné 0. 01% pod tlakem PN16;
Ventily s dvojitým příručním motýlem jsou obvykle dvojité excentrické nebo středové těsnění a kontaktní tlak těsnicího povrchu závisí na upínací síle příruby a rychlost úniku je obecně 0. 03%-0. 05%.
Odolnost vůči a středním odporu
Sedadla motýlů ventilu LUG podporují materiály EPDM nebo fluororubber, s odolností proti horní teplotě až 200 stupňů 8 a jsou kompatibilní s mediálním médiem s pevnými částicemi (velikost částic menší nebo rovná 3 mm);
Měkké těsnicí sedadlo dvojité přírukové motýlí ventilu je obecně menší nebo rovné 150 stupňů a doporučuje se pro čisté tekutiny (jako je farmaceutický a potravinářský průmysl).
„Strukturální návrh výztuže
Ventily motýlů pro motýly používají zahuštěné ocelové desky nebo uhlíkovou ocel s nízkou teplotou v oblasti oka, což zvyšuje pevnost smyku o 30%;
Tělo ventilu s dvojitou přírubou není posíleno pro lokální napětí a svařování mezi přírubou a tělem ventilu je náchylné stát se slabým bodem.
3. adaptace a ekonomika scénáře
Appliable Pracovní podmínky
Lug motýlí ventil:
Scénáře, které vyžadují časté demontáž a údržbu, jako jsou sítě požární ochrany a tepelné systémy;
Duchové plynové plynné a částicové střední potrubí (jako jsou systémy odstraňování prachu cementu);
Úzké údržbářské oblasti (struktura LUG snižuje velikost prodloužení příruby).
Vouble -přírubový motýl ventil:
Petrochemické hlavní procesní potrubí (standardizované příruby mají vysoký stupeň shody);
Vysoce vysoce čistota střední kontrola (jako je čistá voda, sterilní tekutiny);
PN40 a nad vysokotlaké potrubí (celková struktura příruby má lepší tlakový ložisko).
Cost Srovnání
Náklady na zadávání veřejných zakázek na ventily motýlů s dvojitou přírubou pod DN200 jsou 10% -15% nižší;
Ventily motýlů nad DN300 mají významné nákladové výhody v celém životním cyklu (snižování ztráty a údržby příruby).
4. údržba a spolehlivost
Frekvence údržby
Vzhledem k vícenásobné ochraně těsnicího povrchu ventilu motýla oka je doporučený cyklus údržby 2-3 let;
Těsnicí povrch ventilu s dvojitou přírubou je snadno ovlivněn deformací příruby a stav těsnění je třeba každý rok kontrolovat.
Režim FAILURE
Běžné problémy s motýlovými ventily oka jsou nerovnoměrné předpětí šroubu (kterému lze zabránit standardizovaným provozem s točivým momentem);
Ventily motýlů s dvojitou podlahou jsou náchylné k lokálnímu opotřebení sedadla ventilu v důsledku vychýlení příruby a paralelismus příruby je třeba pravidelně korigovat.
Základní rozdíl mezi dvěma typy ventilů motýlů pochází z metody připojení a návrh síly: ventily motýlů na lug dosahují účinné instalace a přizpůsobení komplexním pracovním podmínkám prostřednictvím strukturálních inovací, zatímco ventily s motýly s dvojitou podlažkou udržují stabilní výkon ve vysokotlakých čistých scénářích se standardizovaným návrhem. Při výběru ventilu motýlů je nutné zvážit úroveň tlaku, střední vlastnosti a náklady na údržbu.
