A regulační ventilje konečným řídicím prvkem v systému průmyslové automatizace. Průběžně upravuje otevření ventilu na základě signálů ovladače (jako je 4-20mA), aby bylo dosaženo přesné kontroly proměnných, jako je průtok, tlak a teplota. Běžně se používá v regulačních obvodech s uzavřenou smyčkou.
A šoupátko, na druhé straně je zapínací-ventil, který lze pouze zcela otevřít nebo zcela zavřít. Nemá regulační schopnosti a používá se hlavně k izolaci potrubí a přerušení toku média při údržbě.
Izolace nebo modulace? Najděte nejlepší strategii ventilů pro vaše vysokotlaké-potrubí.
Srovnávací tabulka: regulační ventil vs. šoupátko
| Funkce / Parametr | Řídicí ventil (regulační ventil) | Šoupátko (izolační ventil) |
| Základní funkce | Regulace a kontrola: Přesně mění průtok, tlak, teplotu atd. | Izolace a vypnutí-: Používá se jako spínač, buď plně otevřený nebo plně uzavřený. |
| Akční metoda | Spojitá modulace: Zástrčka může zůstat v jakékoli poloze mezi 0–100 %. | On/Off Action: Obvykle zůstává v plně otevřeném nebo plně zavřeném stavu. |
| Schopnost škrcení | Vynikající: Má specifické průtokové charakteristiky (lineární, rovné procento). | Chudý: Zakázáno pro škrcení; napůl{0}}otevřené stavy vedou k vibracím a poškození. |
| Pokles tlaku (
ΔPΔP ) |
Velký: Vytváří pokles tlaku prostřednictvím škrcení pro dosažení kontrolních cílů. | Minimální: Přímý-průtok při plném otevření; průtokový odpor se blíží nule. |
| Způsob ovládání | Automatický: Obvykle jsou vybaveny pneumatickými, elektrickými nebo hydraulickými pohony. | Ruční / Elektrický: Většinou se ovládá ručním kolem; velké ventily používají motory. |
| Rychlost odezvy | Rychle: Pohon rychle reaguje na řídicí signály. | Pomalý: Vyžaduje mnoho otáček ručního kola; proces otevírání/zavírání je postupný. |
| Směr toku | Jednosměrný: Obvykle má pevný požadovaný směr vstupu/výstupu. | Obousměrný: Typicky lze instalovat v obou směrech bez ovlivnění těsnění. |
| Třída těsnění | Známkovaný: Umožňuje sledovat vnitřní úniky (např. ANSI třída IV/VI). | Těsné těsnění: Obvykle vyžaduje bublinu-těsné a vysoce{1}}uzavření-integrity. |
| Frekvence údržby | Vysoký: Vyžaduje pravidelnou kalibraci kvůli častému působení a erozi. | Nízký: Málo operací znamená, že těsnicí plochy vydrží dlouho. |
| Tvář-na-ztlumení tváře. | Delší: Kvůli složitosti pohonu a konstrukce těla. | Kratší: Ploché tělo ventilu; vhodné pro kompaktní uspořádání potrubí. |
| Výrobní náklady | Drahý: Zahrnuje komplexní polohovadla, senzory a akční členy. | Hospodárný: Jednoduchá struktura; nákladově-efektivní pro velké průměry. |
| Typické aplikace | Řízení chemických procesů, výměníky tepla, stabilizace výstupu čerpadla. | Tankové farmy,-údržba potrubí na velké vzdálenosti, spínače požárního systému. |

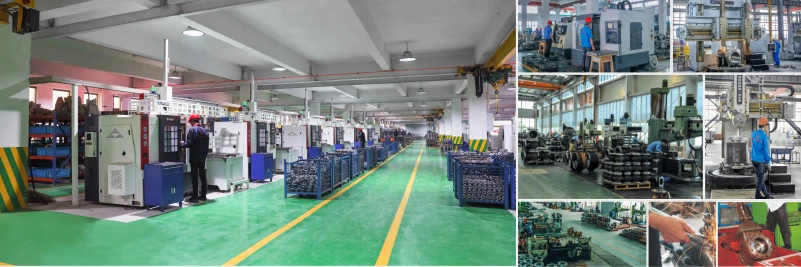

Dílna ventilů GNEE
FAQ
Jaké jsou nevýhody regulačního ventilu?
Těsnění, které utěsňuje vřeteno, může unikat. Pneumatický nebo elektrický pohon může selhat. Polohovadlo může ztratit svou kalibraci a způsobit, že se proces vymkne kontrole. Normální opotřebení, hodně cyklované, špatná instalace.
Můžete ovládat průtok pomocí šoupátka?
Šoupátka jsou účinná v aplikacích, kde potřebujete buď volný průtok, nebo žádný průtok.Jejich konstrukce není vhodná pro jemné řízení průtoku. Používají se v situacích, kdy ventil zůstane během své provozní životnosti buď v plně otevřené nebo plně uzavřené poloze.
Jaké jsou dva běžné typy šoupátek?
Existuje několik různých typů šoupátek, ze kterých si můžete vybrat. Dva hlavní typy jsouparalelní vs. klínové-ventily. Paralelní ventily používají ploché šoupátko mezi dvěma paralelními sedlami k zajištění těsného utěsnění.
