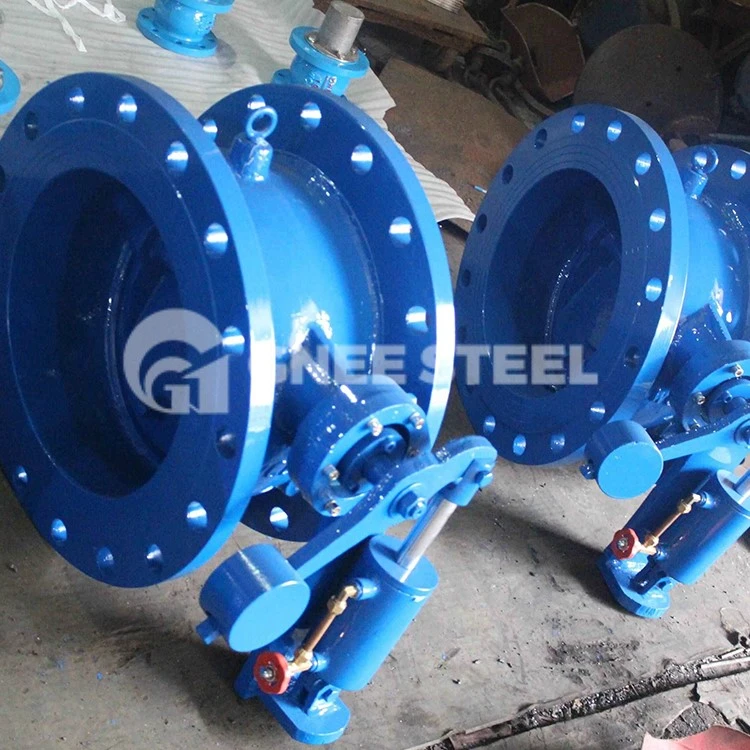

Motýlkové zpětné ventily a otočné zpětné ventily mají desky ve tvaru kotouče a desky se otáčejí kolem čepu, aby se ventil otevřel a zavřel.
- Konstrukční standard není stejný.
Normy konstrukce klapkového zpětného ventilu: CJ/T 282-2008 Motýlkový zpětný ventil s pomalým zavíráním.JB/T5299-2022 zpětný klapkový ventil řízený kapalinou. Ovládací ventil motýlkového čerpadla JB/T.
Konstrukční standardy otočného zpětného ventilu: GB/T 12236-2008 ocelový otočný zpětný ventil pro ropný, chemický a související průmysl. GB /T 13932-2016 zpětný otočný ventil. API6D-2021.
- Struktura produktu je jiná. Čep klapkového zpětného ventilu prochází střední polohou ventilové desky a kolík je v průtokové dráze. Čep otočného zpětného ventilu prochází vnějším okrajem těsnící plochy ventilové desky a čep je na vnější straně průtokové cesty. To je hlavní rozdíl mezi strukturou těchto dvou produktů.
- Použití pomaluzavírací struktury je odlišné. Zpětná klapka a klapka, většinou používané pro nízkotlaké potrubí velkého kalibru, průměr do DN5000, setrvačnost spínání ventilové desky je velká, dopad média na desku ventilu je také velký. V zásadě tedy používejte pomalou uzavírací strukturu, omezte jev vodního rázu. Včetně hydraulických automatických regulačních ventilů, potrubních silových ventilů, kapalinou řízených zpětných klapkových ventilů jsou pomalu zavírací konstrukce. Zpětný ventil se většinou používá v malých a středně velkých potrubích, obecně DN15-DN600. pomaluzavírací konstrukce se moc nepoužívá, jsou tam HH44X a tak dále.
- Příležitosti aplikace jsou různé. Výrobky s motýlkovým zpětným ventilem v systému vodovodního potrubí více aplikací, většinou nízko a střednětlaké potrubí. A otočte zpětný ventil na různé podmínky nízkého, středního a vysokého tlaku potrubí, které mají použití, médium má vodu, páru, olej, chemické produkty atd., velmi široké. A výběr materiálu ventilu je obsáhlejší, od litiny, lité oceli, nerezové oceli až po speciální slitiny.
- Připojení potrubí je jiné. Motýlkový zpětný ventil díky produktům velkého kalibru, takže více přírubového spojení, malý průměr části svorkového spojení. Spin-up zpětných ventilů produktových připojení je více, existují závitové spoje, přírubové spoje, svorkové spoje, svařování, svorkové spoje atd., Volba připojení je flexibilnější.
