1. Strukturální design a režim pohybu
| Podmínky | Swing Check Valve | Tift Check Valve |
|---|---|---|
| Typ ventilu | Disk ve tvaru disku se otáčí kolem kolíku (jeden disk\/dvojitý disk\/více disků) | Disk nebo sférický ventil sklouzne podél svislé středové čáry tělesa ventilu |
| Utěsnění povrchu | Vnější obvod ventilu je v kontaktu se sedadlem ventilu pro utěsnění | Spodní povrch disku ventilu a rovina sedadla ventilu jsou přímo utěsněny |
| Guide Structure | Žádný vodicí rukáv, spoléhající se na mechanismus rockerů | Vybaven rukávem vodicího rukávu, aby se zajistila přesnost vertikálního pohybu |
2. charakteristiky a výkon tekutin
Fluidní odpor
Typ houpačky: Zjednodušený kanál, koeficient odporu snížený o 30-50% (použitelný na DN větší nebo roven 50)
Typ zdvihu: Náhlá změna průřezu průtokového kanálu, vysoký odpor (vhodný pro DN menší nebo roven 50 scénářů)
Sealing Performance
Swing type: weak sealing under low pressure conditions (leakage rate>0. 01%), vysokotlaké těsnění vyžaduje zvláštní ošetření
Typ zvedání: Dvojité těsnění Disc Deadweight + Střední tlak, rychlost úniku za podmínek s vysokým tlakem menší nebo rovné 0. 005%
„Rychlost uctívání
Typ houpačky: Závislý na středním zpětném toku, zpoždění uzavření asi 0. 8-1. 2 sekundy
Typ výtahu: Disk ventil Disc Deadweight klesá rychle, uzavírající doba odezvy menší nebo rovná 0. 3 sekundy
3. omezení instalace a příslušné scénáře
| Podmínky | Typ swing | Typ lift |
|---|---|---|
| Instalační směr | Horizontální\/vertikální\/nakloněné (svislá instalace vyžaduje směr průtoku zdola nahoru) | Pouze pro horizontální instalaci (vertikální struktura je třeba přizpůsobit) |
| Applicable průměr | DN50-DN2000 (Multi-petal type is applicable to >DN600) | DN menší nebo rovna 50 (přímý typ) nebo DN menší nebo rovna 200 (vertikální typ) |
| Media Compatibility | Zvládnout média obsahující méně než 10% pevných částic | Čisté tekuté nebo plynné média |
4. typické případy aplikace

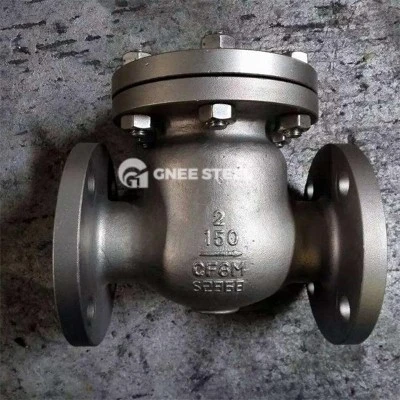

Typ houpačky
DN800 drenážní trubka čisté rostliny odpadních vod (obsahující médium pro nečistotu vlákna)
Třída 900 Steam Return potrubí rafinerie (vysoká teplota a vysokotlaké pracovní podmínky)

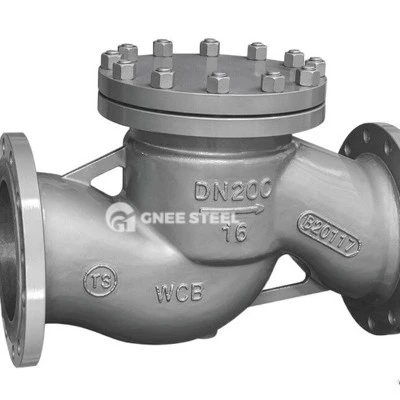

Typ zvedání
DN20 čistý cirkulační systém v laboratoři (požadavky na vysoké těsnění)
Horizontální hlavní potrubí komprimované vzduchové stanice (rychlé zavírání, aby se zabránilo vzduchovému kladivu)
5. Porovnání údržby a ekonomiky
| Podmínky | Typ swing | Typ lift |
|---|---|---|
| Frekvence údržby | Zkontrolujte opotřebení špendlíku každých 2000 hodin (zdvojnásobte číslo pro média obsahující nečistoty) | Zkontrolujte stav mazání vodicího rukávu každých 500 hodin |
| Náklady na renovaci | Přidání pomalu zavíracího zařízení může snížit riziko vodního kladiva (náklady +15%) | Náklady na vlastní vertikální strukturu se zvyšují o 30-50% |
| Náklady na náhradní díly | Náklady na výměnu disku ventilu s velkým průměrem ve velkém průměru jsou vysoké | Standardizované disky ventilu s malým průměrem mají nízké náklady na zakázku |
6. Strom rozhodnutí o výběru
Střední charakteristiky → obsahuje nečistoty? → Ano → Typ houpačky
↓ Ne
Směr instalace → ne-horizontální? → Ano → Typ houpačky
↓ Ne
Working pressure → >10MPA? → Ano → Typ zvedání (preferovaný)\/typ výkyvu s vysokým tlakem
↓ Ne
Diameter range → >DN200? → Ano → Typ houpačky (struktura s více pevoly)
↓ Ne → Typ zvedání
