Šoupátko z chrom-molybdenové ocelis jsou vysoce-výkonné průmyslové ventily široce používané v systémech řízení tekutin za podmínek vysoké-teploty a vysokého{2}}tlaku. Jejich základním materiálem je chrom-molybdenová legovaná ocel, typicky reprezentovaná normami jako ASTM A217 WC6, WC9, C5 nebo C12. Tyto materiály se vyznačují vynikající pevností při vysokých{10}}teplotách, odolností vůči oxidaci a vodíkové korozi, díky čemuž jsou zvláště vhodné pro drsná prostředí, jako je rafinace ropy, výroba tepelné energie a chemická syntéza.
GNEE Group se specializuje na výrobu ventilů, které splňují národní normy, jako jsou ANSI, API a ASTM. Ventily s certifikací ISO- –Získejte vzorky okamžitě!
Ventil z chrom molybdenové oceli Technické parametry
Materiál: chrom molybdenová ocel
Rozsah velikostí: 2″ až 24″
Možnosti připojení: Přírubové (RF, FF), Tupé{0}}Svařované, Závitové
Pracovní tlak: Třída 150 až Třída 1500
Pracovní teplota: -29 stupňů až 425 stupňů
Možnosti těsnění: kov-na{1}}kov, měkké těsnění
Způsob výroby: lití, kování
Použitelné médium: voda, olej, plyn, pára, chemické kapaliny
Výrobní standard: API 600, API 6D nebo API 598, ASME B16.34
Saúdský zákazník požaduje vlastní výkresy šoupátka z chrom-molybdenové oceli

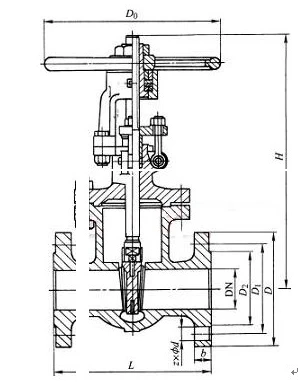

Šoupátko z chrom molybdenové oceli Konstrukční rozměry
|
ráže DN |
DN/in |
L |
D |
D1 |
D2 |
b |
z×Φd |
H≈ |
D0≈ |
重量/kg |
|
50 |
2 |
178 |
152 |
120.5 |
120.5 |
16 |
4×Φ19 |
323 |
200 |
23 |
|
65 |
21/2 |
190 |
178 |
139.5 |
139.5 |
18 |
4×Φ19 |
347 |
250 |
32 |
|
80 |
3 |
203 |
190 |
152.5 |
152.5 |
19 |
4×Φ19 |
383 |
250 |
40 |
|
100 |
4 |
229 |
229 |
190.5 |
190.5 |
24 |
8×Φ19 |
457 |
300 |
63 |
|
125 |
5 |
254 |
254 |
216 |
216 |
24 |
8×Φ22 |
632 |
300 |
66 |
|
150 |
6 |
267 |
279 |
241.5 |
241.5 |
26 |
8×Φ22 |
635 |
350 |
108 |
|
200 |
8 |
292 |
343 |
298.5 |
298.5 |
29 |
8×Φ22 |
762 |
350 |
181 |
|
250 |
10 |
330 |
406 |
362 |
362 |
31 |
12×Φ25 |
895 |
400 |
263 |
|
300 |
12 |
356 |
483 |
432 |
432 |
32 |
12×Φ25 |
1080 |
500 |
346 |
|
350 |
14 |
381 |
533 |
476 |
476 |
35 |
12×Φ29 |
1295 |
600 |
488 |
|
400 |
16 |
406 |
579 |
540 |
540 |
37 |
16×Φ29 |
1435 |
600 |
621 |
|
450 |
18 |
432 |
635 |
578 |
578 |
40 |
16×Φ32 |
1626 |
650 |
814 |
|
500 |
20 |
457 |
698 |
635 |
635 |
43 |
20×Φ32 |
1829 |
650 |
992 |
|
600 |
24 |
508 |
813 |
749.5 |
749.5 |
48 |
20×Φ35 |
2175 |
700 |
1492 |
|
750 |
30 |
610 |
984 |
914.5 |
914 |
75 |
28×Φ35 |
2692 |
700 |
2272 |
Charakteristika materiálu šoupátka z chrom-molybdenové oceli
- Složení slitiny: Chrom-molybdenová ocel je legovaná ocel s přídavkem chrómu (Cr) a molybdenu (Mo). Chrom zlepšuje odolnost proti korozi, zatímco molybden zvyšuje pevnost při vysokých{2}}teplotách a odolnost proti tečení.
- Odolnost vůči vysokým teplotám a vysokému tlaku: Odolává vysokým teplotám (až 550 stupňů) a vysokým tlakům (PN10-PN160), vhodný pro páru, olej a další média.
- Odolnost proti korozi: Vynikající odolnost proti korozi vůči vodě, páře, kyselině dusičné, kyselině octové a dalším médiím, prodlužuje životnost ventilu.
Mechanické vlastnosti: Vysoká pevnost a dobrá houževnatost, vhodné pro podmínky častého otevírání a zavírání.
Konstrukce a typy šoupátka z chromové-oceli
- Strukturální formy:
Šoupátko se stoupajícím dříkem: Odkryté dřík ventilu, intuitivní stav otevírání a zavírání.
Nestoupající dřík šoupátka (rotační dřík): Dřík ventilu zapuštěný do těla ventilu, kompaktní konstrukce.
Klínový šoupátkový ventil: Klínový-tvar šoupátka, dobrý těsnící výkon.
Paralelní šoupátko: Šoupátko a sedlo jsou paralelní, nízký průtokový odpor.
- Způsoby připojení:
Přírubové připojení: Snadná instalace, vhodné pro různé průměry potrubí.
Připojení na tupo: Vhodné pro vysoko-tlakové a-teplotní podmínky, spolehlivé utěsnění.
- Způsoby jízdy:
Manuální: Ovládá se ručním kolem, pákou atd.
Převodový pohon: Vhodné pro ventily s velkým-průměrem, ovládání bez námahy.
Elektrické: Automatické ovládání, vhodné pro dálkové ovládání.
Pneumatické: Rychlá odezva, vhodné pro prostředí-odolná proti výbuchu.
Aplikace uzavíracích ventilů z chrom-molybdenové oceli
- Petrochemický průmysl: Potrubí pro přepravu ropy, zemního plynu a dalších médií.
- Energetika: Parovody a napájecí systémy kotlů v tepelných elektrárnách.
- Hutní průmysl: Potrubí pro přepravu-taveného kovu při vysokých teplotách.
- Farmaceutický průmysl: Potrubí pro přepravu čistých médií splňující hygienické normy.
- Ostatní průmyslová odvětví: Papírenský průmysl, textilní průmysl, potravinářský průmysl atd.

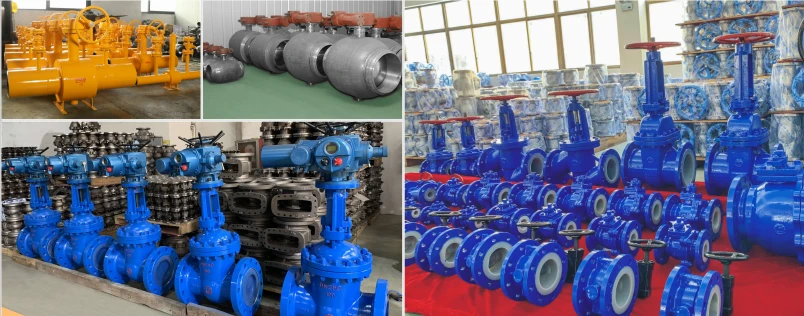

Továrna na ventily z chrom molybdenové oceli
K dispozici jsou zprávy o testech ventilů – vyžádejte si své!
