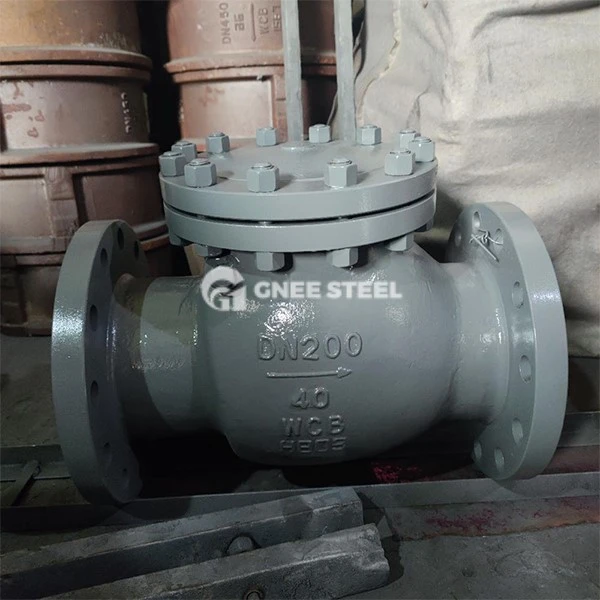

Zpětný ventil s přírubou z lité oceli

‌Konstrukce a princip činnosti zpětného ventilu s přírubou z lité oceli‌

‌Struktura‌
Ventil má poměrně jednoduchou konstrukci, primárně se skládá z těla, víka, disku a pružiny. Jeho činnost závisí na tlaku kapaliny, který zatlačí na otevření disku pro volný průchod otvorem ventilu. Během zpětného toku se disk uzavře, aby se zabránilo zpětnému toku.

‌Pracovní princip‌

‌Dopředný tok‌: Střední tlak tlačí kotouč, aby se otáčel kolem závěsu, otevírá ventil a umožňuje hladký průchod média.

‌Zpětný tok nebo stagnace‌: Když tlak poklesne nebo se obrátí, kotouč se gravitací (nebo silou pružiny) rychle otočí zpět k sedadlu a zablokuje zpětný tok média.

‌Klíčový bod‌: Disk se obvykle otevírá pod úhlem ‌45 stupňů - 90 stupňůzajišťující neomezený průtok s minimálním odporem.

‌Vlastnosti‌

‌Flexibilní instalace‌

Může být instalován vodorovně nebo svisle (rotace disku musí být v souladu se směrem proudění), přizpůsobení různým uspořádáním potrubí.

‌Nízký průtokový odpor‌

Otočný otvor disku vytváří přímou-cestu průtoku s nižší tlakovou ztrátou než u zpětných ventilů zdvihu.

‌Vynikající těsnění‌

Rovnoměrný kontaktní tlak mezi kotoučem a sedlem zajišťuje spolehlivé utěsnění pro středně-nízkotlaké-systémy (‌PN Menší nebo rovno 16 MPa‌).

‌Vysoká odolnost proti nárazu‌

Mechanismus rotujícího disku zabraňuje přímému nárazu, takže je vhodný pro média obsahující částice nebo vysoké rychlosti proudění.

‌Snadná údržba‌

Přírubové spojení umožňuje rychlou demontáž, umožňující online výměnu kotoučů nebo těsnících komponentů.

Specifikace

Zpětný ventil, BS1868
Ocelové ventily, ASME B16.34
Tváří v tvář ASME B16.10
Koncové příruby ASME B16.5/ASME B16.47
Koncovky pro svařování na tupo ASME B16.25
Kontrola a testování API 598

Materiál: CN7M
Rozsah velikostí: 2″~36″
Jmenovitý tlak: ASME CL, 150, 300, 600, 900, 1500, 2500
Teplotní rozsah: -29 stupňů ~ 595 stupňů



Prodám zpětný ventil s přírubou GNEE z lité oceli
