Úhlové ventily jsou potrubní ventily, které používají kuželovitý{0}}tvar ventilu. Jsou rozděleny do tří typů podle směru proudění: přímé-průchozí, pravoúhlé-úhlové a přímé-průtokové šikmé šoupátka. Pohyb dříku ventilu zahrnuje stoupající dřík a stoupající-rotující dřík. Těsnicí plocha je buď plochá, nebo kónická a využívá těsnicí strukturu kov-na-kov. Na kotouč ventilu musí být vyvíjen tlak pro nucené utěsnění při uzavření. Tento ventil může nahradit kolena potrubí, šetří místo a je vhodný pro plně otevřenou a plně uzavřenou regulaci v ropném, chemickém a energetickém průmyslu.
GNEE Group je profesionálním výrobcem ventilů již 18 let.Přizpůsobená řešení ventilů: 50% zlepšení účinnosti, inženýrský design 1 na 1!
Rohové uzavírací ventily Technické parametry
Jmenovitý průměr: DN15-DN300
Typ konstrukce: Typ brány
Jmenovitý tlak: 1,6 MPa-16,0 MPa
Způsob připojení: Příruba
Použitelná teplota: -29ºC-+570ºC
Způsob ovládání: Ruční, Kuželové kolo, Elektrické, Pneumatické
Materiál těla ventilu: WCB, litá ocel, uhlíková ocel, nerezová ocel
Výrobní standard: GB (čínský národní standard), DIN (německý standard), API (americký standard), ANSI (americký standard)
Použitelná média: voda, olej, pára, plyn, kapalina
Široké použití: ropa, chemikálie, energetika, ochrana životního prostředí, ochrana vody, vytápění, zásobování vodou a odvodňování, průmysl, strojírenství
Úhlové uzavírací ventily Konstrukční vlastnosti
- Spojovací úhel: Klíčovou vlastností úhlových ventilů je 90stupňový spojovací úhel mezi tělem ventilu a víkem. Tato konstrukce usnadňuje instalaci a údržbu v potrubních systémech, díky čemuž jsou zvláště vhodné pro aplikace s omezeným prostorem nebo tam, kde je třeba změnit směr toku média.
- Komponenty: Obvykle se skládají z těla ventilu, víka, vřetena, sedla a těsnicího kroužku, tyto komponenty spolupracují na dosažení funkcí otevírání, zavírání a těsnění ventilu.
- Těsnící výkon: Když je ventil zavřený, těsnicí kroužek mezi tělem ventilu a víkem účinně zabraňuje průtoku média a dosahuje dobrého utěsnění. Tento těsnící výkon je klíčovou charakteristikou úhlových ventilů a klíčovým faktorem v jejich široké aplikaci v různých aplikacích pro řízení médií.
- Konstrukce oceli: Konstrukce dříku obvykle bere v úvahu odolnost proti korozi a tření. Některé úhlové ventily využívají procesy temperování vřetene a povrchové nitridace ke zlepšení tvrdosti vřetene a odolnosti proti opotřebení. Kromě toho může být vřeteno vybaveno anti-zařízeními proti zkroucení a konstrukcemi odolnými proti vibracím-pro zajištění stabilního provozu ventilu.
- Těsnění ucpávky: K dalšímu zlepšení těsnícího výkonu používají úhlové ventily obvykle strukturu těsnění ucpávky. Některé pokročilé úhlové kulové ventily také využívají dvojité těsnící struktury, jako jsou vlnovcové těsnění, aby bylo zajištěno nulové úniky z dříku ventilu.
Úhlové ventily Aplikace:
- Úhlové ventily se svým vynikajícím výkonem a širokým rozsahem aplikací se staly preferovaným řešením pro řízení kapalin v různých průmyslových odvětvích. Specifické aplikace zahrnují, ale nejsou omezeny na:
- Průmyslový sektor: Široce se používá v potrubních systémech v průmyslových odvětvích, jako je petrochemie, metalurgie, uhlí a energetika, přesně řídí průtok kapalin, plynů nebo páry, aby byly zajištěny stabilní a účinné procesy.
- Stavební sektor: Úhlové ventily jsou nepostradatelné v systémech zásobování vodou a odvodnění, účinně regulují tlak a průtok vody, aby zajistily hladký provoz vodních systémů v budovách.
- Zásobování a odvod vody ve městech: V oblasti zásobování vodou a odvodňování měst, zemědělského zavlažování a čištění odpadních vod zlepšují úhlové ventily účinnost a bezpečnost systému přesným řízením směru a průtoku vody.
- Ropný a plynárenský průmysl: V ropném a plynárenském průmyslu jsou úhlové kulové ventily klíčovým vybavením v dopravních systémech, které zajišťují bezpečnou přepravu a manipulaci s kapalinami.
- Chemická výroba: V chemických výrobních procesech hrají úhlové ventily také klíčovou roli, řídí tok různých médií a zajišťují bezpečnost a stabilitu chemické výroby.

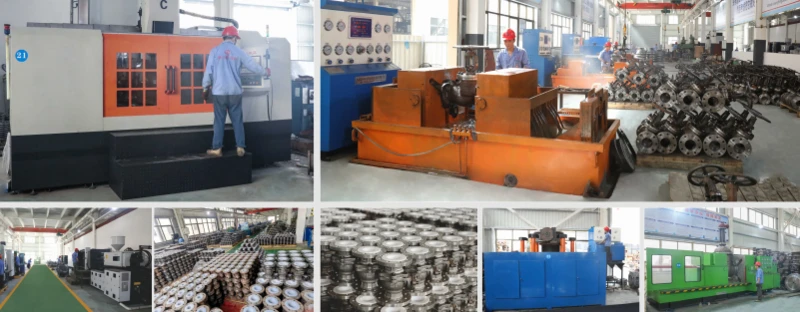

Továrna na úhlové kulové ventily
Ventily s certifikací ISO{0}} mají poruchovost o 70 % nižší, než je průmyslový průměr!
