A ruční třícestný kulový ventil-je typ ventilu, který řídí průtok tekutiny pomocí ručního ovládání (jako je rukojeť, ruční kolo nebo páka). Jeho základní strukturou je tří-kulový design, který umožňuje odklon, soutok nebo změnu směru tekutiny.
Skupina GNEE vyrábí ruční kulové ventily již 18 let a nabízí konzultace při výběru ventilů a služby přizpůsobení.Exportní-ventily – vyžádejte si cenu ještě dnes!
3cestný ruční kulový ventil Struktura jádra a princip fungování
Třícestný design míče
Uvnitř koule jsou tři kanály (v konfiguraci ve tvaru L-nebo T-). Otáčením koule lze měnit vztahy mezi těmito kanály.
Třícestný ventil ve tvaru L--: Umožňuje kapalině přepínat z jednoho potrubí do druhého (např. A→B nebo A→C).
T-třícestný ventil typu-: Může dosáhnout odklonu (A→B+C) nebo soutoku (B+C→A) a je vhodný pro scénáře míchání nebo distribuce.
Těsnící konstrukce
Použijte měkká těsnění (jako je PTFE nebo pryž) nebo kovová tvrdá těsnění, abyste zajistili těsnicí výkon mezi sedlem ventilu a kuličkou.
Měkká těsnění jsou vhodná pro nízkoteplotní, nízkotlaká a nekorozívní- média; kovová těsnění jsou vhodná pro vysokoteplotní, vysokotlaká nebo abrazivní média.
Operační metoda
Ručním otáčením koule pomocí rukojeti, ručního kola nebo páky obvykle stačí otočení o 90 stupňů k dokončení přepínače nebo změny směru toku.
3cestný ruční kulový ventil Hlavní vlastnosti
Nízký průtokový odpor
Kulové kanály mají stejný průměr jako trubky a tekutina jimi proudí s extrémně nízkým odporem a nízkou spotřebou energie.
Spolehlivě utěsněno
Samočisticí{0}}design těsnícího povrchu a kulového povrchu snižuje zbytková média a snižuje riziko úniku.
Dlouhověkost
Kulička a sedlo ventilu se minimálně opotřebovávají a zejména kovový-utěsněný ventil odolá vysokému tlaku a vysoké teplotě.
Provozní flexibilita
Ruční ovládání je jednoduché a nevyžaduje další zdroj energie. Je vhodný pro nouzové ovládání nebo scénáře zahrnující časté spínání.
Vysoká odolnost proti korozi
Tělo ventilu může být vyrobeno z nerezové oceli, PVC, mosazi atd., což je vhodné pro různá střední prostředí.
3cestný ruční kulový ventil Aplikační scénář
Průmyslový sektor
Chemické inženýrství: Řízení toku korozivních médií, jako je přeprava roztoků kyselin a zásad.
Ropa a zemní plyn: Přepínání mezi ropovody a plynovody nebo se používají pro pomocné systémy, jako je vzorkování a čištění.
Úprava vody: Upravte směr proudění, například pro vypouštění koncentrované vody v systémech reverzní osmózy.
Civilní sektor
HVAC: Přepínání cest průtoku vody v systémech vytápění nebo chlazení.
Protipožární systém: Řídí odklon nebo konvergenci požární vody.
Potraviny a léky: Používá se pro sanitární potrubí, například pro přepínání čisticího roztoku v linkách na výrobu nápojů.
3cestný ruční kulový ventil Kritéria výběru
Střední typ
S korozivními médii by se mělo zacházet s materiály z nerezové oceli nebo PVC; pro média s vysokou-teplotou by měly být vybrány kovové-utěsněné ventily.
Tlak a teplota
Potvrďte jmenovitý tlak ventilu (například PN16, PN25) a teplotní rozsah (například -20 stupňů až 200 stupňů).
Způsob připojení
Typ připojení (přírubový, závitový nebo svařovací) se volí na základě potrubí.
Směr poptávky
Jasně určete, zda implementovat odklon (ve tvaru T-) nebo přepnutí toku (ve tvaru L-).
Provozní frekvence
Pro scénáře častého provozu se doporučuje zvolit kovové-utěsněné ventily s lepší odolností proti opotřebení.
3cestný ruční kulový ventil Údržba a odstraňování poruch
Pravidelná kontrola
Zkontrolujte, zda není uvolněná rukojeť/kolo a zda na těsnicí ploše nedochází k úniku.
Mazání a údržba
Naneste mazací tuk na kovové části, abyste snížili opotřebení.
Běžné chyby
Netěsnost: Zkontrolujte, zda není těsnicí plocha opotřebovaná nebo zda na ní nejsou přilepené cizí předměty. V případě potřeby vyměňte těsnicí prvek.
Provozní zpoždění: Odstraňte nečistoty z komory ventilu a zkontrolujte, zda se kulička zdeformovala.

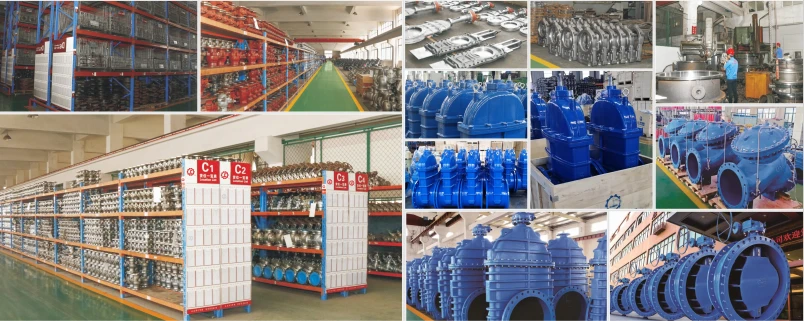

3cestný ruční kulový ventil továrna
