Thepneumatický sanitární třícestný kulový ventil-je zařízení používané pro přesměrování, slučování a obracení médií. Prochází přesným procesem kontroly a přísným řízením kvality, aby byla zajištěna jeho výkonnost a bezpečnost. Během výroby je průtokový kanál přesně leštěn a sterilizován, aby byly zaručeny jeho hygienické vlastnosti. Tento ventil má dvě základní struktury: třícestný -typ T-a třícestný -typ L-. Jejich hlavní funkcí je provádět operace, jako je přesměrování, slučování a obrácení médií.
GNEE je přední výrobce ventilů v Číně, vybavený CNC dílnou, která vám poskytuje služby přizpůsobení ventilů.Získejte průmyslové-ventily – vyžádejte si bezplatnou cenovou nabídku!
3cestný kulový kohout s pneumatickým pohonem Technické parametry
| Základ návrhu | GB Standard | Standard ANSI |
|---|---|---|
| Design Standard | GB/12237 | ANSI B16.34 |
| Rozměry přírubového připojení | GB/9113, JB/T79 | ANSI B16.5 |
| Testování a inspekce | JB/T9092 | API 598 |
| Položka | Parametry |
|---|---|
| Jmenovitý průměr | DN15-200mm |
| Typ připojení | Příruba |
| Konfigurace válce | Řada AT, řada GT a importovaná řada aktuátorů |
| Typ válce | Dvoj{0}}činné, jednočinné-činné (jarní návrat) |
| Kontrolní metoda | Couvání, přesměrování |
| Jmenovitý tlak | 16, 25 bar (Upřesněte prosím při objednávce pro vyšší tlak v případě potřeby) |
| Tlak přívodu vzduchu | Dvojité{0}}působení: 4~8 barů; Jedno-působící: 5~8 barů |
| Střední teplota | W1: -40-180 stupňů; W2: -40-300 stupňů; W3: -30-425 stupňů; W4: -40-425 stupňů |
| Okolní teplota | Standardní typ: -20-80 stupňů |
| Materiál těla ventilu | Uhlíková ocel (C), Nerezová ocel (P4, P6) |
| Těsnicí materiál | Polytetrafluorethylen (F), Polyfenylen (PPL), Kovové tvrdé těsnění (H), Slinutý karbid (Y) |
3cestný kulový ventil s pneumatickým pohonem Vlastnosti
1. Nízký odpor tekutin; jeho součinitel odporu se rovná koeficientu potrubního úseku stejné délky.
2. Jednoduchá struktura, malá velikost a nízká hmotnost.
3. Těsné a spolehlivé; v současné době kulové ventily široce používají plast jako těsnicí materiál, který poskytuje vynikající těsnicí výkon, a jsou také široce používány ve vakuových systémech.
4. Snadná obsluha; rychlé otevírání a zavírání; stačí pouze otočení o 90 stupňů pro přechod z plně otevřené do plně zavřené, což usnadňuje dálkové ovládání.
5. Snadná údržba; Kulový ventil má jednoduchou konstrukci a těsnicí kroužky jsou obecně pohyblivé, což usnadňuje demontáž a výměnu.
6. Při úplném otevření nebo úplném uzavření jsou těsnicí plochy koule a sedla izolovány od média, což zabraňuje erozi těsnicích ploch pneumatického třícestného kulového ventilu během průtoku média.
7. Široká škála aplikací; vhodné pro průměry potrubí od několika milimetrů do několika metrů a použitelné od vysokého vakua po vysoký tlak.
3cestný kulový ventil s pneumatickým pohonem Výhody
- Rychlá odezva: Pneumaticky poháněné ventily jsou mnohem rychlejší než ruční nebo elektrické ventily, takže jsou vhodné pro scénáře vysoko{0}}frekvenčního přepínání.
- Vysoká spolehlivost: Žádné riziko elektrických jisker, vhodné do hořlavých a výbušných prostředí (jako je chemický a ropný průmysl).
- Vysoká odolnost proti korozi: Těleso ventilu může být vyrobeno z nerezové oceli, PVC atd. a je vhodné pro kyselá, alkalická a vysokoteplotní média.
- Snadná údržba: Modulární konstrukce, snadno{0}}vyměnitelná{1}}těsnění a životnost v desítkách tisíc cyklů.
- Úspora energie-a šetrná k životnímu prostředí: Pneumatický systém spotřebovává vzduch, pouze když je v pohybu, a nespotřebovává žádnou energii, když je v klidu.
3cestný kulový ventil s pneumatickým pohonem Aplikace
- Chemický průmysl: Řízení poměru surovin a směru vstřikování katalyzátoru v reakčních nádobách.
- Úprava vody: regulace distribuce více toků vody, jako je přepínání mezi koncentrátem a odsolováním v systému reverzní osmózy.
- Potraviny a farmacie: Dosažení separace tekutin ve sterilním prostředí, aby se zabránilo křížové kontaminaci-.
- Ropovody a plynovody: Nouzové vypnutí-nebo obrácení toku pro zajištění bezpečné přepravy.
- Systém HVAC: Upravuje směšovací poměr nebo směr proudění teplé a studené vody v klimatizaci.

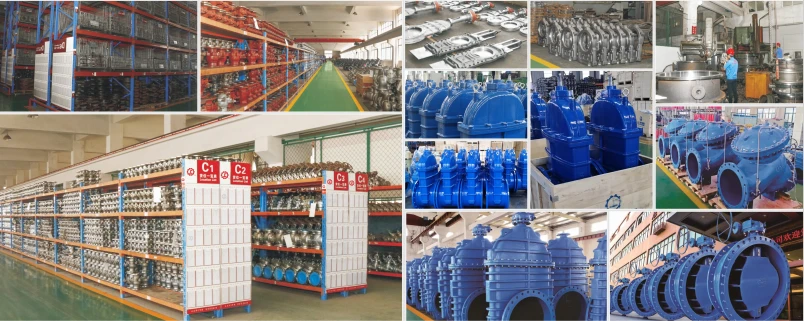

3cestný kulový ventil s pneumatickým pohonem z výroby
