Přímý kulový ventil se spoléhá na tlak dříku ventilu, aby těsně spojil těsnicí plochu kotouče ventilu s těsnicí plochou sedla ventilu, aby se zabránilo průtoku média. Má vlastnosti malého tření mezi těsnicími plochami během procesu otevírání a zavírání, odolnost proti opotřebení, malou výšku otvoru a dobrý výkon výrobního procesu. Je to jeden z nejpoužívanějších ventilů v průmyslovém sektoru. Vstupní a výstupní kanály média jsou ve stejném směru, v úhlu 180 stupňů. Tento typ uzavíracího ventilu činí poškození stavu průtoku relativně malým, takže tlaková ztráta ventilem je také odpovídajícím způsobem snížena.
Specifikace kulových ventilů s přímým vzorem
| Dimenze | Tlaková třída | Spojení | Tvar těla |
| DN15 až DN50 | PN10 až PN250, 150Lbs až 1500Lbs podle DN | Svařovaná, šroubovaná nebo plovoucí příruba | Rovný |
| Materiál v kontaktu s kapalinou | Systém těsnění stonku | Materiál těsnění těla | Dosedací plocha disku |
| Ocel, nerezová ocel, duplex a super duplex, inconel, incoloy®, hastelloy®, titan, uran®, nikl, monel | Utěsněná ucpávka O'ring, s těsnícím vlnovcem, s krokvemi z čistého nebo plněného PTFE, ucpávka s grafitovým těsněním, zesílená ucpávka (O'kroužky + těsnění) | 25% PTFE sklo, grafit, zesílený grafit, nerezový grafit nebo nerezová PTFE spirála, helicoflex®, viton, kalrez®, EPDM... | Kov / kov, PTFE, EPDM, stelit, ostatní… |
| Funkce toku | Pohon | ||
| Lineární, TOR, exponenciální, parabolické, jiné... | Ruční, pneumatické (jednočinné nebo dvojčinné), elektrické nebo hydraulické |
Rozměry a hmotnost
|
ANSI 150 lb |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
NPS |
2 |
2-21 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
|
L |
203 |
216 |
241 |
292 |
356 |
406 |
495 |
622 |
698 |
787 |
914 |
978 |
|
H |
368 |
387 |
411 |
455 |
455 |
540 |
650 |
800 |
940 |
1200 |
1270 |
1300 |
|
D0 |
200 |
200 |
250 |
250 |
300 |
350 |
450 |
450 |
500 |
600 |
600 |
700 |
|
Hmot |
18 |
30 |
41 |
64 |
86 |
115 |
178 |
268 |
360 |
540 |
760 |
1050 |
|
GB 1,6 MPa |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
- |
|
L |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
1100 |
- |
|
H |
410 |
445 |
480 |
525 |
545 |
615 |
780 |
950 |
1120 |
1250 |
1380 |
- |
|
D0 |
200 |
250 |
250 |
300 |
350 |
350 |
400 |
450 |
500 |
600 |
600 |
- |
|
Hmot |
24 |
30 |
41 |
56 |
90 |
98 |
170 |
350 |
502 |
560 |
750 |
- |
|
ANSI 300 lb |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
NPS |
2 |
2-21 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
- |
|
L |
267 |
292 |
318 |
356 |
400 |
444 |
559 |
622 |
711 |
762 |
864 |
- |
|
H |
400 |
440 |
465 |
565 |
615 |
715 |
930 |
1010 |
1230 |
1450 |
1645 |
- |
|
D0 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
500 |
500 |
600 |
600 |
- |
|
Hmot |
25 |
30 |
35 |
56 |
96 |
120 |
212 |
330 |
472 |
715 |
920 |
- |
|
GB 2,5 MPa |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
- |
|
L |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
1100 |
- |
|
H |
410 |
445 |
480 |
525 |
545 |
615 |
780 |
950 |
1120 |
1250 |
1380 |
- |
|
D0 |
240 |
280 |
320 |
360 |
400 |
400 |
450 |
450 |
500 |
600 |
600 |
- |
|
Hmot |
24 |
30 |
42 |
58 |
90 |
98 |
170 |
350 |
502 |
560 |
750 |
- |
|
GB 4.{1}}MPa |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
- |
|
L |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
1100 |
- |
|
H |
410 |
445 |
480 |
525 |
545 |
690 |
830 |
975 |
1120 |
1300 |
1425 |
- |
|
D0 |
240 |
280 |
320 |
360 |
400 |
450 |
560 |
640 |
720 |
800 |
900 |
- |
|
Hmot |
24 |
30 |
42 |
58 |
90 |
125 |
173 |
491 |
705 |
930 |
1234 |
- |

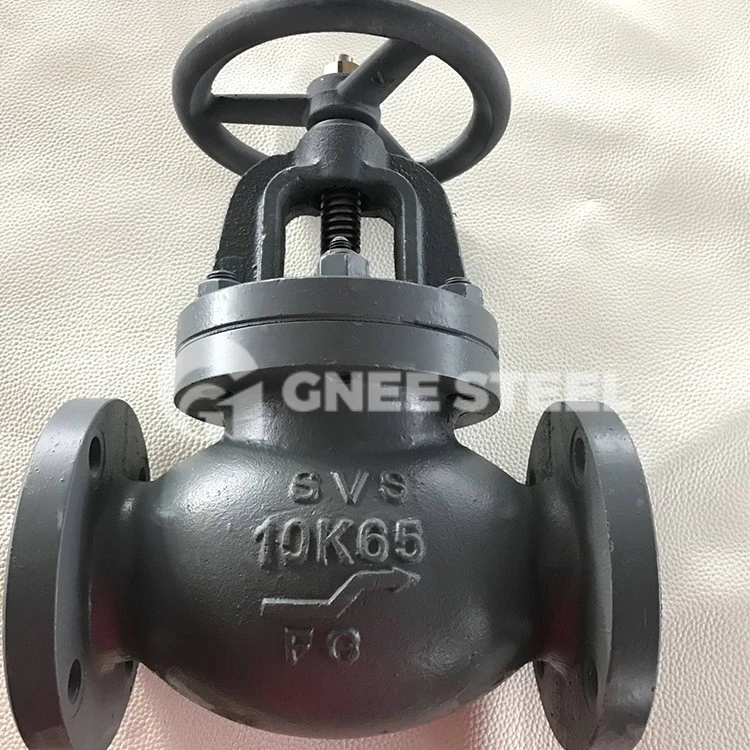

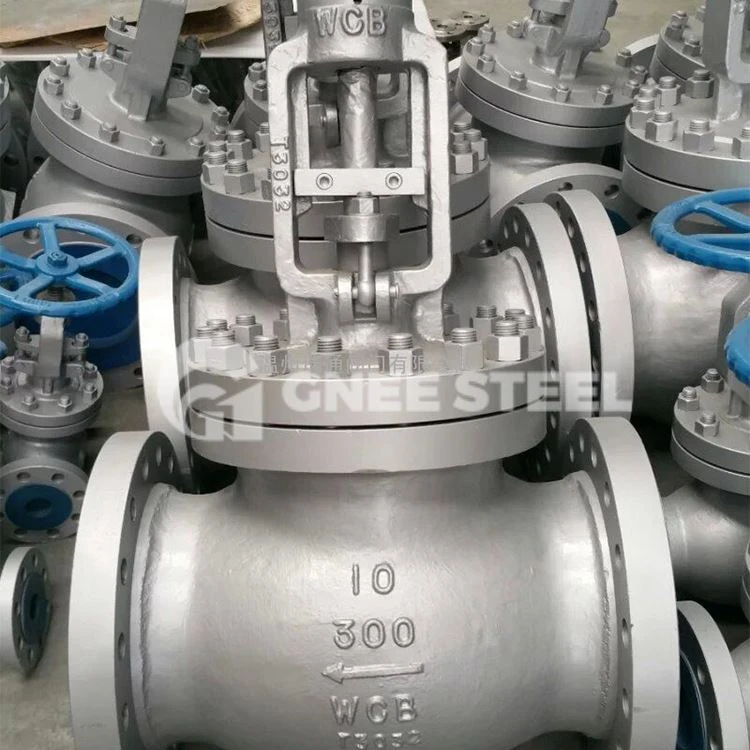

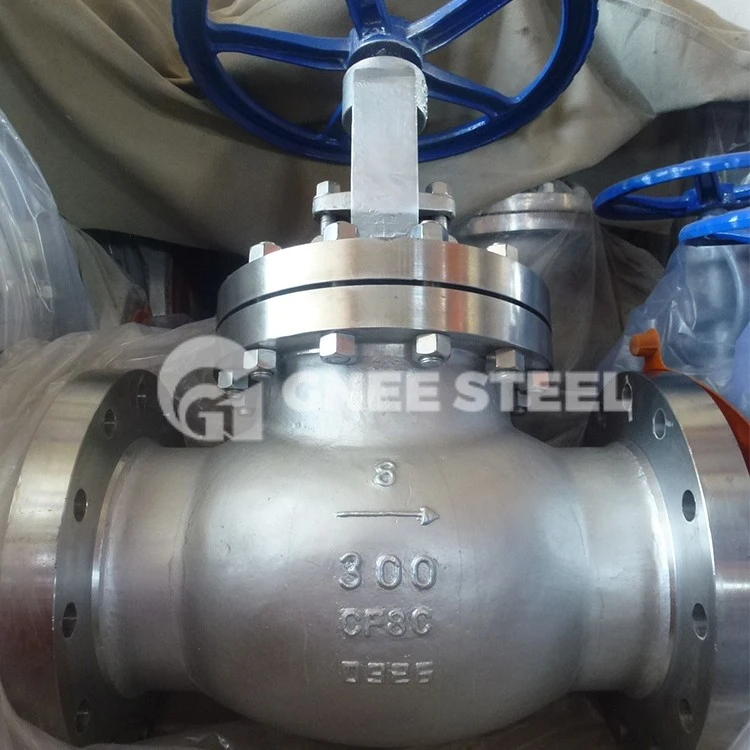

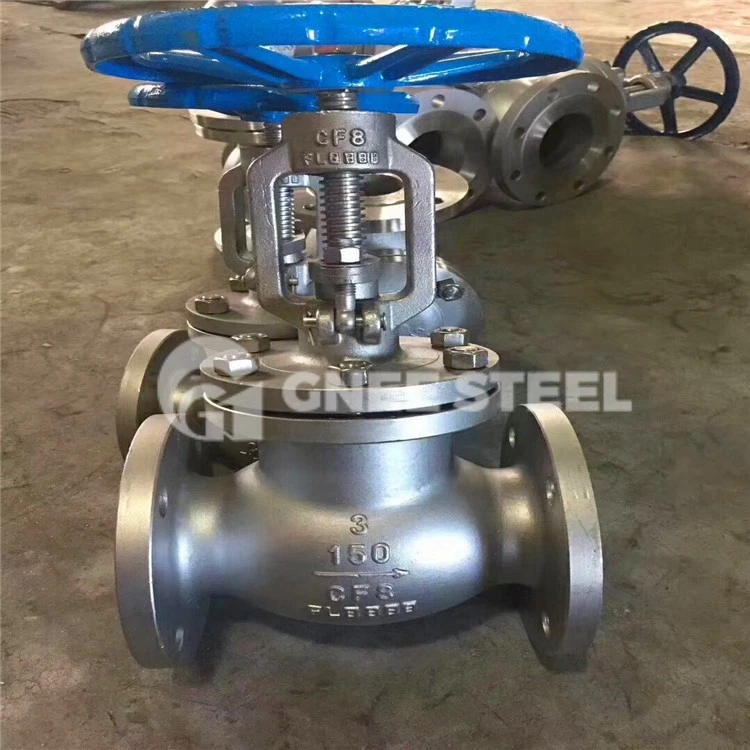

Kulový ventil s přímým vzorem
