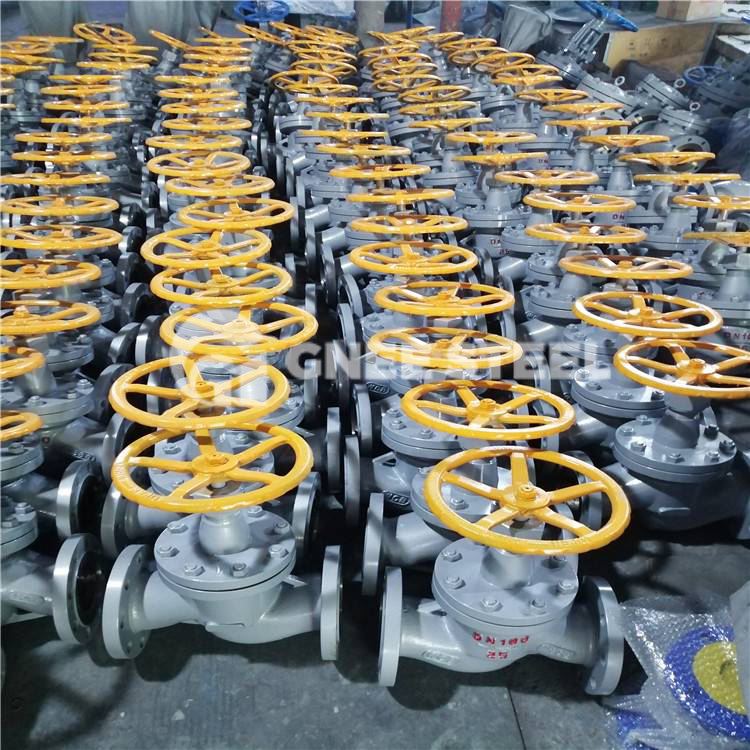

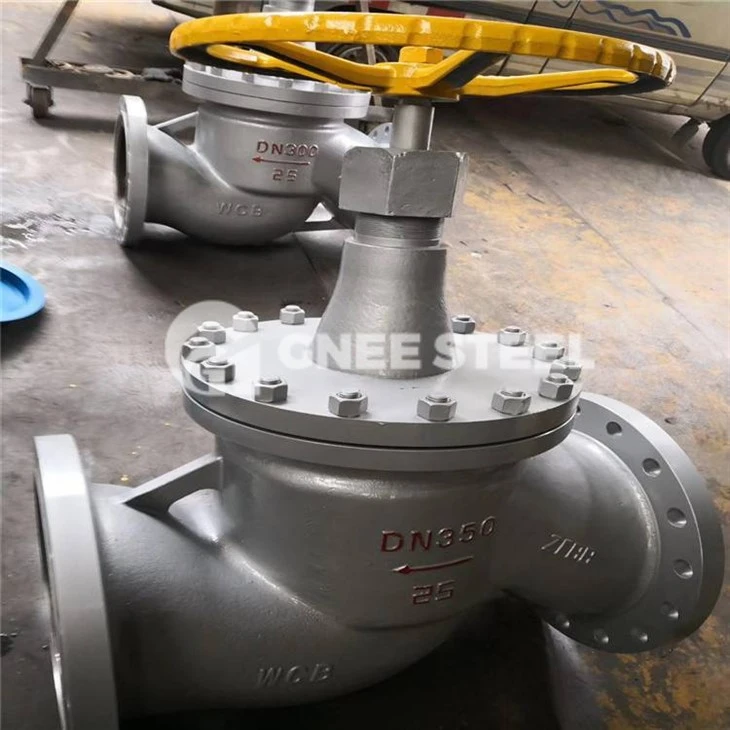

Kulový ventil z tvárné litiny je vyroben z tvárné litiny a je vhodný pro média, jako je voda, pára, vzduch a olej s PN menším nebo rovným 4.0MPa a teplotou -30~350 stupňů . Má vysokou odolnost proti nárazu a opotřebení, stejně jako nízkou tepelnou vodivost a vysoké tokové vlastnosti. Proto se ventily z tvárné litiny často používají v procesech s vyššími tlaky a teplotami.
Specifikace tvárného kulového ventilu
|
Rozsah velikostí |
Materiál těla |
|
1/2"-12" DN 15-DN 300 |
DI, GGG40, GGG50, ASTM A356 |
|
Hodnocení tlaku |
Materiál disku |
|
třída125-150 PN10-PN16 |
DI, GGG40, GGG50, ASTM A356, BRONZE+B62, MOSAZ B16, SS 2Cr13 |
|
Ukončit připojení |
Materiál sedáku |
|
Příruba (FF, RF) |
ASTM A536, BRONZE+B62, MOSAZ B16, SS 2Cr13 |
|
Styl struktury |
Materiál stonku |
|
Plný port, OS&Y, šroubovaná kapota / kapota s tlakovým těsněním Pevný klín |
Mosaz 16, SS 2Cr13 |
|
Možnosti pohonu |
Design Standard |
|
Ruční kolo, Kuželové kolo, Pneumatické, Elektrické |
MSS SP85 |
|
Teplotní rozsah |
Standardní tváří v tvář |
|
-29 stupeň -350 stupeň |
ASME B16.10, DIN 3202-F1 |
|
Připojení Standardní |
Testovací standard |
|
Vrtání příruby: DIN 2532, 2533 |
API 598, ASME B16.1, B16.42 |
Tabulka velikostí kulových ventilů z tvárné litiny
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
| H | 178 | 178 | 193 | 201 | 224 | 228 | 270 | 295 | 321 | 388 | 448 | 575 |
| Ø V | 125 | 125 | 125 | 125 | 150 | 150 | 175 | 200 | 250 | 300 | 400 | 500 |
| Váha (kg ) | 3,2 | 3,9 | 4,6 | 6,5 | 9 | 11 | 15,8 | 20,5 | 35 | 49 | 76 | 130,5 |

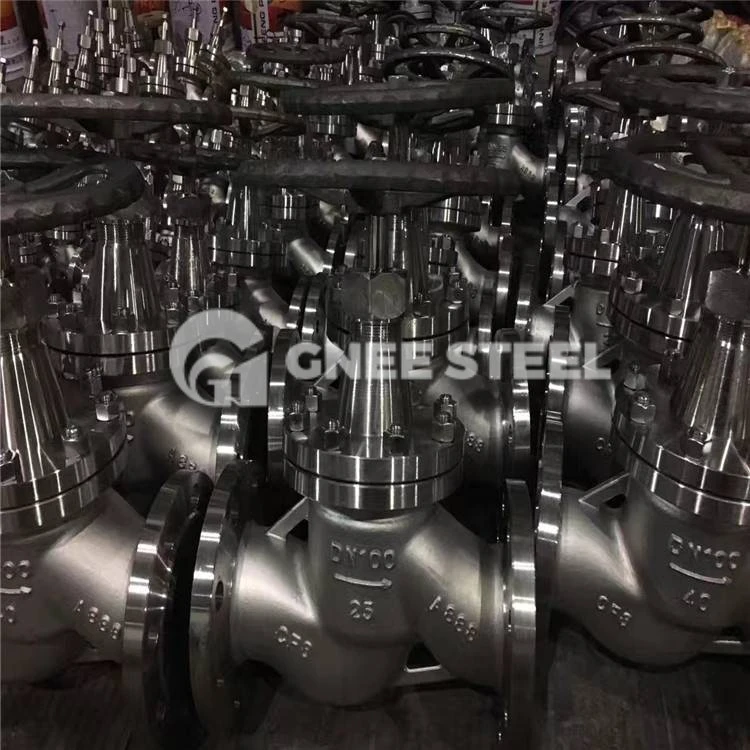

Litinový kulový ventil
Dodavatel litinových kulových ventilů-GNEE
