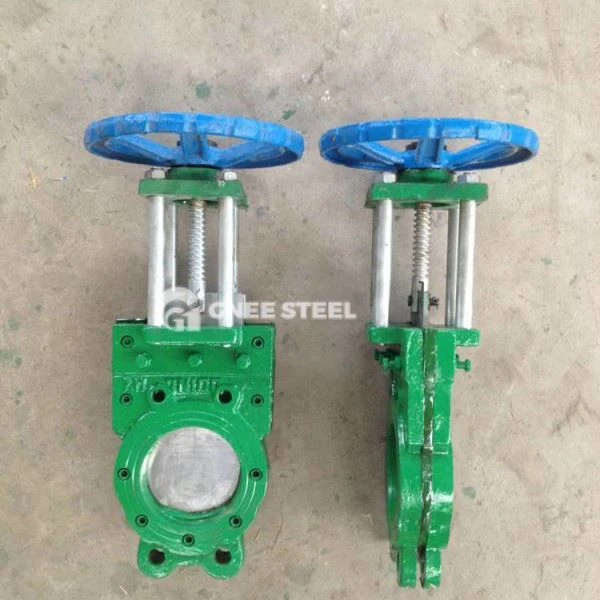

Popis ventilu ventilu brány kašenového nože
Ventil kašenového nože (také známý jako ventil kalu Brane ventil typu nože) je ventil určený pro manipulaci s pevnými částicemi, vlákny a viskózními médii. Jeho základní funkcí je efektivně odříznout komplexní média a realizovat řízení toku potrubí.
1. Struktura a princip jádra
Main Components
Valve Body: Vyrobeno z litiny, odlité oceli, nerezové oceli (jako je 304/316L) nebo materiály lemované fluorinem, vhodné pro korozivní a vysoce opotřebení
„Valve deska: Návrh ve tvaru nože na tenkou lidu (zkosený řez na dně), může odříznout nečistoty, jako jsou vlákna a buničina, vyrobená z nerezové oceli nebo cementovaného karbidu
Sealing System: Rozděleno na tvrdé těsnění (kov na kov) a měkké těsnění (guma/ptfe), některé modely podporují obousměrné těsnění
DRIVE MODE
Manual: Provozováno ručním kowem nebo pákou, vhodné pro konvenční pracovní podmínky
PNEUMATIC: Vybaveno jednorázovým (resetem jarního resetu) nebo dvojitým působením, podporuje automatické ovládání
Principwing princip: Deska ventilu stoupá a padá svisle, médium je odříznuto čepelí a hnací zařízení pohání stonek ventilu, aby se pohyboval a otevřel a zavřel.
2. výhody výkonu
„Střední kapacita smyku: Brána typu nože může řezat vlákna, částice a viskózní média, aby se zabránilo ucpávání
Odolnost proti oděvu a korozi: Deska ventilu a těsnicí povrch jsou vyrobeny z nerezové oceli nebo tvrdé slitiny, která je vhodná pro média s vysokým obsahem oblečení, jako je kaše a popel
Design rezistence na tok Low: Přímý průtokový kanál snižuje ztrátu tlaku a je vhodný pro vysokorychlostní tekutiny
Compact and Light: Krátká délka struktury snižuje zatížení potrubí a šetří instalační prostor.
Specifikace ventilu ventilu ventilu kašenového nože
|
Položka |
Ventil krajního nože | ||
|
Rozsah velikosti |
2 "~ 80", dn50 ~ dn2000 |
||
|
PressSure |
0. 6MPA ~ 2,5MPA |
||
|
Teplota |
-38 stupeň ~ 1100 stupňů |
||
|
Spojení |
Přírubový konec, typ oka, typ oplatky |
||
|
Vrtání příruby |
ANSI B16.5, GB/T9113, JB/T79, HG, SH, JIS, DIN, NF, BS |
||
|
Materiál |
Nerezová ocel, WCB |
||
|
Těsnicí materiál |
PTFE, kov sedí |
||
|
Únik |
PTFE stupeň A (nulový únik), kovový sedící stupeň D (kapalina 0. 1xdn mm³/s) |
||

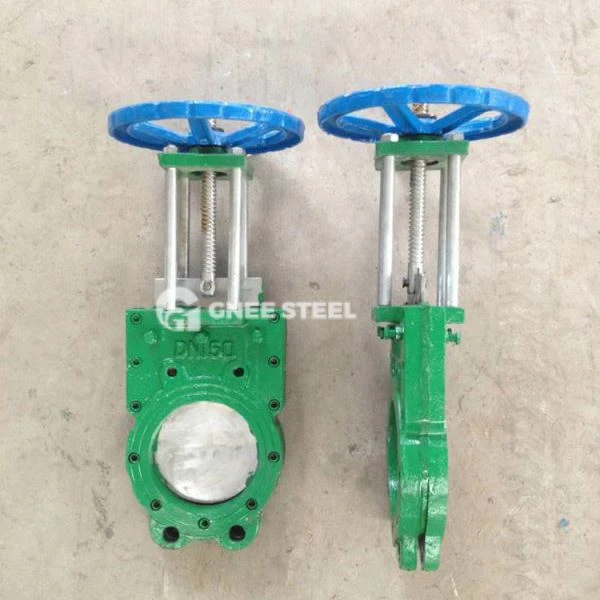

ventil krajního nože
| Průmysl | Aplikace |
|---|---|
| Tvorba papíru | Předávání buničiny, čištění odpadních vod, vhodné pro řezání vlákna |
| Moje | Ovládání plynovodu gangu a kaše, odolné vůči opotřebení částic |
| Přátelské k životnímu prostředí | Kalk na čistírny odpadních vod a zachycení kaše |
| Chemikálie | Otevření a uzavření kontroly korozivních kalů (jako jsou roztoky kyseliny a alkalií) |
Specifikace výběru a instalace
Key Body za výběr
Charakteristika Medium: tvrdé těsnění + deska ventilu z nerezové oceli je preferována pro částice obsahující médium; Korozivní médium musí být lemováno fluorinem nebo 316L materiálem
Hladina tlaku : nominální tlak větší nebo rovný pracovnímu tlaku potrubí a při uzavření musí vydržet 1,1násobek tlaku bez úniku
Režim drive: Pneumatické modely (jako jsou série PZ673H) jsou vybrány pro časté scénáře provozu nebo dálkového ovládání
Instalační požadavky
Direction: Hlavně horizontální instalace, aby se zabránilo zbytkovému akumulaci média
Space pro údržbu: Otevřená struktura stonků musí rezervovat prostor pro zvedání stonků ventilu a skrytý stonek je vhodný pro scénáře omezené prostorem
Údržba a údržba
REGULAR INSPECTION: Utěsnění povrchu, mazání ventilu a včasné výměny stárnoucích gumových těsnění
Pneumatická údržba komponent: Zkontrolujte vzduchotěsnost válce, vyčistěte nečistoty solenoidového ventilu a zajistěte stabilní tlak vzduchu (4-6 MPA)
Ošetření anti-corrosion: Dlouhodobé nepoužívání vyžaduje vyprazdňování média a povrch ventilu je potažen anti-rust olejem.
