Popis ventilu brány provozované řetězem
Chain operated gate valve is a derivative type of the knife-type gate valve. It uses a sprocket drive mechanism to drive the gate plate to rise and fall. It is designed for high-level operation, medium containing particles and large flow control scenarios. Its core functions include cutting fiber impurities, fast opening and closing, and adapting to complex installation prostředí .
Strukturální složení
Ventil řetězového brány se skládá z následujících jádrových komponent:
Valujte tělesné a brány:
Valve Body: Litinová, odlitková ocel nebo nerezová ocel, kanál je design s plným průměrem a vnitřní těsnicí povrch je přesně obroben tak, aby odpovídal bráně;
Gate Plate: Struktura ve tvaru nože (tloušťka je pouze 6-12 mm), s ostrými hranami, které mohou řezat vlákna nebo pevné částice, a materiál může být tvrzená ocel, 316L z nerezové oceli nebo keramický povlak .
Mechanismus pohonu sprocket::
Sprocket a řetězec: Vysoko pevné ocelové řetězové řetězové řetězové řetězec, který je přenosový řetězec, účinnost přenosu větší než nebo rovná 95%, délka řetězce lze přizpůsobit (až 20 metrů), aby se přizpůsobila potrubí na vysoké úrovni;
Drive Device: Standardní manuální řetězové kolo (upgradovatelné na elektrické/pneumatické), rozsah točivého momentu 10-500 n · m .
SEAL a STEM STEM STEM:
Struktura seal Structure: Obousměrné pevné těsnění kovu (rychlost úniku menší nebo rovná 0,1% dn) nebo měkké těsnění PTFE (nulový únik), škrabkové zařízení, aby se zabránilo vstupu do těsnicí komory;
Valve Stem: Materiál z nerezové oceli, tvrdý chromovaný povrch, balicí těsnění používá grafitové vinutí nebo V PTFE kruhu .
Specifikace ventilu brány provozovaná řetězem
|
položka |
hodnota |
|
Struktura |
Brána |
|
Aplikace |
Generál |
|
Místo původu |
Čína |
|
Moc |
Hydraulické |
|
Přizpůsobená podpora |
OEM, ODM |
|
Záruka |
3 roky |
|
Číslo modelu |
Dn 50- dn2000 |
|
Teplota média |
Vysoká teplota, nízká teplota, střední teplota |
|
Média |
Voda |
|
Název produktu |
Vůle s řetězovou hnací nože ventil |
|
Pracovní tlak |
0,6MPA/1,0MPA/1,6MPA/2,5 MPA/150 lb |
|
Pracovní teplota |
-38 ~ +650 Celsius |
|
Spojení |
Připojení příruby |
|
Hlavní materiál |
C . I, WCB, ZG1CR18NI9TI, ZG1CR18NI12MO2TI, CF8, CF8M, CF3, CF3M, 2CR25NI20 |
|
Barva |
Přizpůsobená barva |
|
Pečeťová forma |
Tvrdá těsnění měkkého moře/z nerezové oceli |

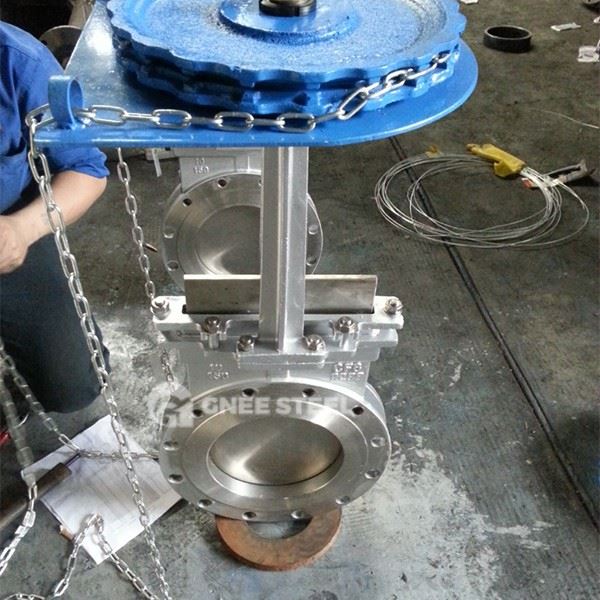

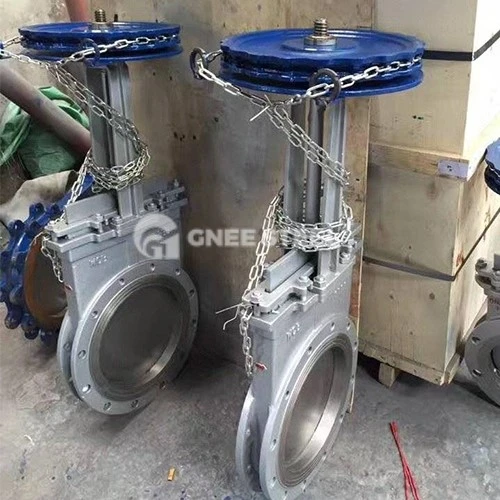

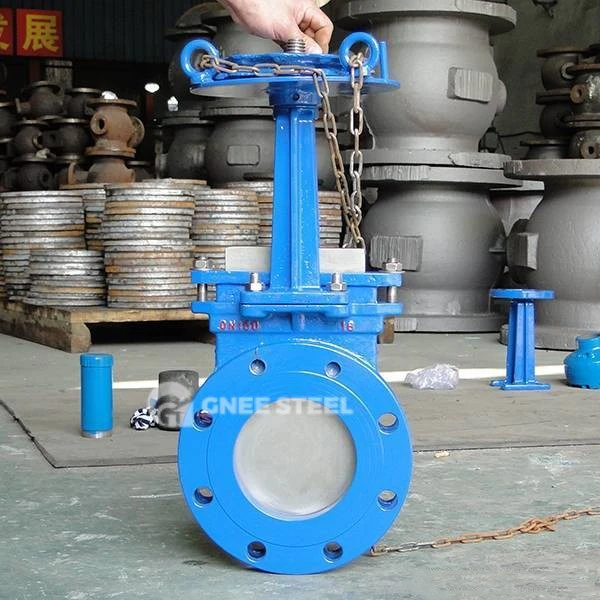

Ventil brány provozované řetězem
Rozdíl jádra od ostatních ventilů brány
| Porovnání položek | Ventil řetězového brány | Obyčejný stoupající ventil STEM Gate | Ventil měkkého těsnicího nože |
|---|---|---|---|
| Transmisní struktura | Skaloket + Vzdálený přenos řetězce (podporuje vertikální/nakloněnou instalaci) | Ruční kola přímo připojená ke stonku ventilu (požadovaný provozní prostor) | Přímý pohon po ručním kole nebo elektrickým ovladačem |
| Formulář těsnění | Volitelné tvrdé těsnění (kov/keramika) nebo měkké těsnění (PTFE/NBR) | Hlavně tvrdé těsnění (rychlost úniku vyšší nebo rovná 0,1% DN) | Hlavně měkké těsnění (nulový únik, ale špatný odolnost proti teplotě) |
| Media Adaptability | Tolerantní vůči složitým médiím obsahujícím pevné částice (menší nebo rovná se 30% koncentraci) a vlákna | Pouze pro čisté kapaliny/plyny | Vhodné pro kaše, ale snadno se nosí tvrdými částicemi |
| Operační točivý moment | Řetězový pohon zesiluje točivý moment, manuální moment ventilu DN300 Menší nebo rovný 200 N · m | DN300 ventil vyžaduje větší nebo roven 500N · M Provozní točivý moment | Podobně jako běžný bránový ventil |
