Jednokotoučový zpětný ventil: Kompletní technická příručka pro inženýry a profesionály v oblasti nákupu

V průmyslových potrubních systémech, kde zpětný tok může způsobit katastrofální poškození zařízení,-zničení čerpadel, kontaminaci procesních toků a spouštění nebezpečných tlakových rázů-, představuje jednokotoučový zpětný ventil jako kritickou linii obrany. Kompaktní, samočinně ovládaný a důsledně navržený podle mezinárodních standardů se tento typ ventilu stal výchozí volbou pro inženýry, kteří specifikují ochranu proti zpětnému rázu v prostorově omezených aplikacích s vysokým cyklem v oblasti ropy a zemního plynu, chemického zpracování, úpravy vody, výroby energie a komerčních systémů HVAC.

Tato příručka poskytuje komplexní technickou referenci zahrnující principy návrhu, příslušné normy, možnosti materiálů, metodologii dimenzování, požadavky na instalaci a osvědčené postupy při nákupu-vycházející z API 594, API 6D, ASME B16.34 a specifikací skutečných výrobců od Champion Valves, Fevisa a US Valve Corp.

1. Co je to jednokotoučový zpětný ventil?

Jednokotoučový zpětný ventil je jednosměrné zařízení pro řízení průtoku, ve kterém se jediná kruhová deska (disk) otáčí na závěsném mechanismu, aby umožnila průtok tekutiny v dopředném směru a automaticky se uzavírá, aby se zabránilo zpětnému toku. Na rozdíl od otočných zpětných ventilů, které používají celotělový šroubovaný kryt, jednokotoučový zpětný ventil využívá kompaktní bezpřírubové těleso instalované přímo mezi dvě protilehlé potrubní příruby-odtud termín „wafer“.

Klíčové identifikační vlastnosti:

• Jeden kloubový disk-jeden disk, nikoli dva (dvoukotoučové) nebo otočný disk s plným průměrem
• Tělo ve stylu plátku-bez příruby, vložené mezi příruby ANSI/ASME pomocí průchozích šroubů nebo šroubů
• Krátký rozměr tváří v tvář-obvykle odpovídající API 594 typu A (krátký vzor) nebo API 6D krátký vzor
• Zavírání s pomocí pružiny-většina modelů obsahuje torzní pružinu nebo externí tažnou pružinu pro urychlení uzavření disku, než dojde ke zpětnému toku
• Samostatně fungující-nevyžaduje externí pohon, polohovadlo ani zdroj napájení

Tyto ventily jsou vyráběny v široké škále: od 2 palců (DN 50) do 60 palců (DN 1500), s tlakem od ASME třídy 125 do třídy 2500, v materiálech zahrnujících uhlíkovou ocel, nerezovou ocel, duplexní nerez, super duplex, slitiny niklu, Hastelloy a Inconel.

2. Architektura designu a pracovní princip

2.1 Základní komponenty

Jednokotoučový zpětný ventil se skládá z pěti základních součástí:

2.2 Princip fungování

Ventil pracuje na principu tlakového rozdílu, který nevyžaduje externí zdroj energie:

• Dopředný tok (otevírání):Tlak ve vstupním potrubí působí silou na přední stranu disku. Když tato síla překročí kombinovaný odpor krouticího momentu pružiny, hmotnosti kotouče a tření v závěsu, kotouč se otáčí kolem čepu závěsu. V plně otevřené poloze se disk vyrovná paralelně s průtokem, čímž se minimalizuje překážka a ztráta tlaku.
• Nulový průtok / zpomalení průtoku:Jak klesá dopředná rychlost, hydrodynamická síla držící disk otevřený se zmenšuje. Pružina začne otáčet kotoučem směrem k zavřené poloze před iniciací zpětného toku-toto je kritická výhoda oproti kontrolám výkyvu závislých na gravitaci.
• Zpětný tok (uzavření):Jakýkoli tlak zpětného toku zesiluje působení pružiny a přitlačuje kotouč pevně proti sedlu. Jednokotoučová geometrie zajišťuje rychlé a rozhodné uzavření, které minimalizuje objem zpětného toku vpuštěného před utěsněním-, typicky dosažení uzavření během 0,1–0,3 sekundy v závislosti na velikosti a specifikaci pružiny.

Pružinový mechanismus je zvláště důležitý u instalací s vertikálním prouděním nahoru, kde samotná gravitace nemůže zajistit spolehlivou uzavírací sílu. Bez pružiny závisí zpětný ventil ve vertikálním stoupacím potrubí na rychlosti zpětného proudění, aby se disk uzavřel-, kdy škodlivý puls zpětného toku již prošel sedlem ventilu.

2.3 Tlak při praskání a konstrukce pružiny

Trhací tlak-minimální diferenciální tlak proti proudu potřebný k zahájení otevírání disku-je určen předpětím pružiny. Pro běžné průmyslové služby se krakovací tlaky typicky pohybují od 0,5 psi do 2,0 psi (3,4 kPa až 13,8 kPa). To lze nastavit u modelů s externě přístupnými pružinami (jako je řada Champion SDX) bez demontáže ventilu z potrubí.

Běžnou chybou specifikace je instalace ventilu s příliš tuhou silou pružiny v systému s nízkým průtokem: kotouč nikdy nedosáhne zcela otevřené polohy, chová se jako nechtěná škrticí klapka, která vytváří hluk, zrychlené opotřebení sedla a zvýšený pokles tlaku. Inženýři nákupu by měli přizpůsobit specifikace pružin skutečným podmínkám provozního toku, nikoli pouze výchozí nejtvrdší dostupnou možnost.

3. Specifikace produktu

Vyžádejte si technickou nabídku

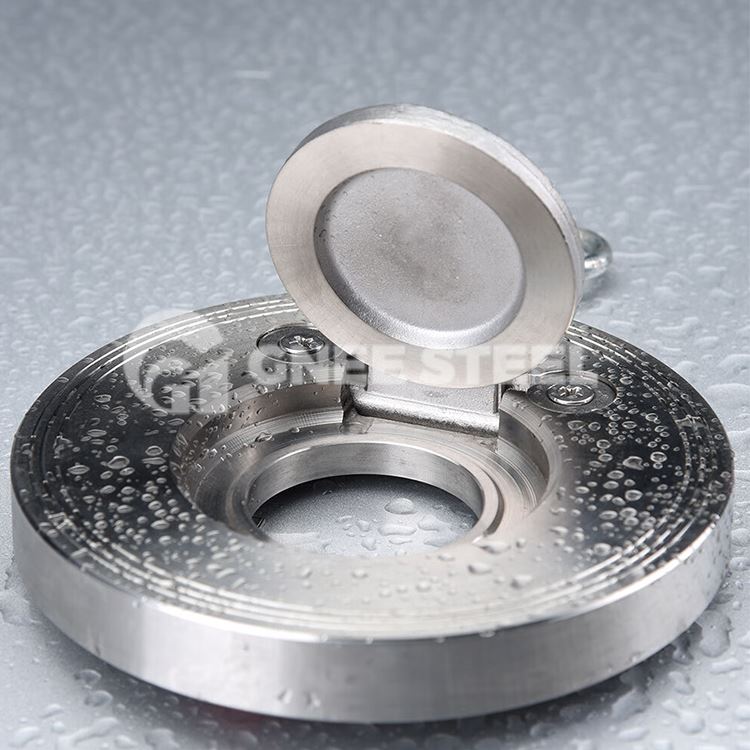

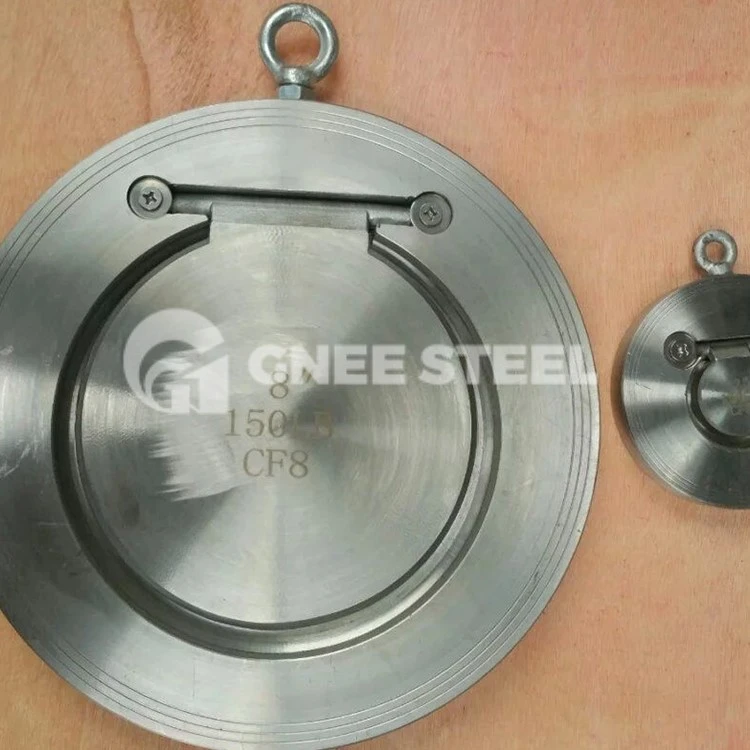

Jednokotoučový zpětný ventil

4. Platné normy a rámec dodržování předpisů

Pochopení prostředí standardů je nezbytné pro soulad se specifikacemi. Jednokotoučový zpětný ventil se řídí sadou vzájemně propojených standardů API, ASME a MSS:

Standard API 594 klasifikuje jednokotoučové zpětné ventily jako zařízení typu A-krátké tváří k sobě, dostupné jako destičky, očka nebo dvoupřírubové. Vydání API 594 z roku 2022 pokrývá velikosti od DN 50 do DN 1200 (2″–48″) pro třídu 150–300 až do DN 300 (12″) pro třídu 2500. Specifikace pro pořízení by měly výslovně uvádět API 594 Typ A nebo krátký vzor API 6D.

5. Stavební materiály

Výběr materiálu se řídí chemií procesních kapalin, provozní teplotou, tlakovou třídou a požadavky na korozní přídavky. Níže uvedená tabulka shrnuje běžně specifikované kombinace materiálů:

Pro požárně bezpečné aplikace vyžadující certifikaci API 607 ​​nebo API 6FA musí být ventil nakonfigurován se sekundárním sedlem kov na kov, které zachovává integritu těsnění poté, co bylo primární měkké sedlo zničeno požárem.

6. Rozměrové specifikace a jmenovité hodnoty tlaku a teploty

6.1 Standardní rozsahy velikostí podle tlakové třídy

6.2 Typické rozměry tváří v tvář (tabulka API 594 2 - typ A)

Poznámka: Výše ​​uvedené osobní hodnoty představují návrh s krátkým vzorem API 594 typu A. Rozměry krátkého vzoru API 6D pro obsluhu potrubí se mohou lišit. Vždy potvrďte podle certifikovaného rozměrového výkresu výrobce pro konkrétní model.

Stáhněte si datový list

6.3 Princip hodnocení tlaku a teploty

Jmenovité hodnoty tlaku a teploty pro jednokotoučové zpětné ventily se řídí přiřazením skupin materiálů ASME B16.34. Pro ventil z uhlíkové oceli (WCB) v ASME Class 300 je maximální povolený pracovní tlak při okolní teplotě (100 stupňů F) 740 psig (51,1 bar); při 600 stupních F se sníží na přibližně 635 psig (43,8 bar). Nerezová ocel CF8M ve třídě 300 má vyšší hodnotu 720 psig při 600 stupních F díky vynikající pevnosti při zvýšených teplotách. Inženýři musí při specifikaci pro vysokoteplotní provoz ověřit křivku tlaku a teploty specifickou pro materiál-ne označení nominální třídy-.

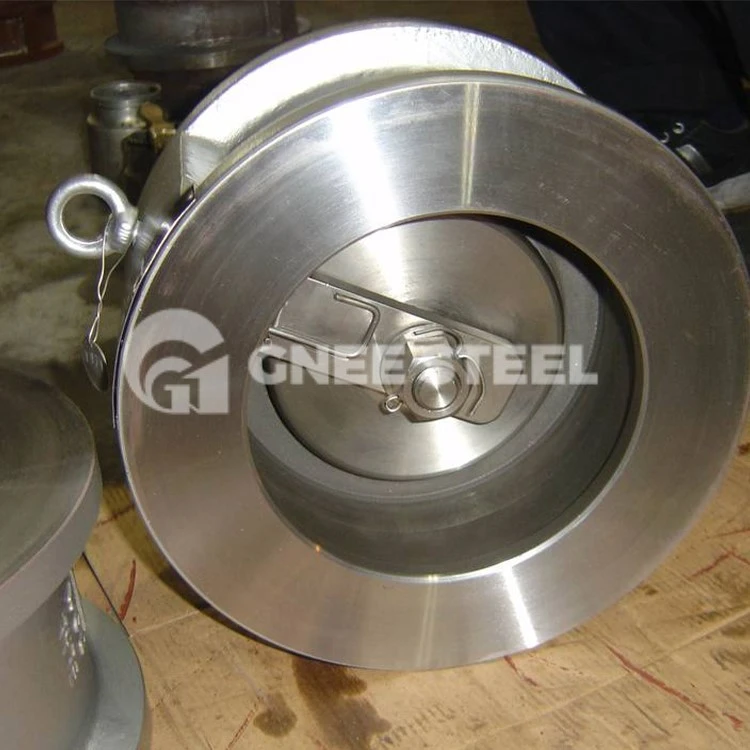

7. Single Disc vs. Dual Plate vs. Swing Check: Srovnávací analýza

Inženýři se často setkávají s výběrem mezi jednokotoučovými, dvoudeskovými a konvenčními otočnými zpětnými ventily pro instalace ve stylu destiček. Níže uvedená tabulka poskytuje srovnání na základě dat:

Návod na výběr:Zvolte jednokotoučový zpětný ventil, pokud aplikace vyžaduje rychlé uzavření s pomocí pružiny v kompaktním prostoru, zejména pro vertikální potrubí a výtlak čerpadla. Při minimalizaci poklesu tlaku a vodních rázů ve vodorovných kapalinových vedeních je prioritou zvolit dvojitou desku. Celotělové otočné zpětné ventily rezervujte pro provozy s vysokým obsahem pevných látek nebo tam, kde je nezbytná opravitelnost v terénu (přístupné sedlo a kotouč bez demontáže těla ventilu).

8. Průmyslové aplikace

Jednokotoučový zpětný ventil slouží prakticky ve všech průmyslových odvětvích, které provozují systémy s tlakovými kapalinami:

8.1 Ropa a plyn

• Přenos potrubím:Instaluje se na výtlačné sběrače čerpací stanice a na mezilehlých ventilových stanicích na potrubních vedeních, aby se zabránilo zpětnému toku po přerušení potrubí nebo vypnutí čerpadla. Konfigurace API 6D s krátkým vzorem jsou standardem pro tuto službu.
• Offshore platformy:Kompaktní půdorys a snížená hmotnost (kritická pro konstrukční zatížení horní strany) činí z zpětných ventilů typu destiček preferovanou volbu. Duplexní a super duplexní materiály řeší korozi mořské vody v systémech zvedání požární a mořské vody.
• Procesní jednotky rafinérie:Převodní potrubí uhlovodíků, okruhy zpětného toku a mezistupňové potrubí kompresoru používají jednokotoučové kontroly pro rychlé uzavření, které minimalizuje riziko zpětného otáčení u odstředivých kompresorů.

8.2 Chemické a petrochemické zpracování

• Korozivní média:Ventily z nerezové oceli nebo Hastelloy s PTFE sedlem zvládají přenos kyselin, cirkulaci louhu a potrubí pro regeneraci rozpouštědel.
• Dávkové reaktorové systémy:Rychle působící pružinový uzávěr zabraňuje křížové kontaminaci mezi reaktorovými nádobami, které mají společné sběrače.

8.3 Čištění vody a odpadních vod

• Výtlak čerpadla:Kontrola jednokotoučových destiček je průmyslovým standardem pro zabránění zpětnému toku přes odstředivá čerpadla během vypínání-a chrání oběžná kola čerpadel, mechanické ucpávky a vinutí motoru před poškozením při zpětné rotaci.
• Distribuční sítě:Instaluje se na posilovacích stanicích a rozhraních na hranicích zón pro udržení jednosměrného průtoku v městských vodovodních sítích.

8.4 Výroba energie

• Napájecí voda kotle:Vysokotlaké jednokotoučové kontroly (třída 600–2500) s chrom-molyovými těly a stellitovými sedadly pro přehřátou napájecí vodu při 400 stupních F+.
• Okruhy chladicí vody:Ventily s velkým průměrem (24″–60″) s elastomerovým sedlem s tělesy z tvárné litiny s epoxidovým povlakem pro průtočné a recirkulační systémy chladicí vody.

8.5 HVAC a služby budov

• Smyčky studené a horké vody:Jednokotoučové odpružené kontroly zabraňují tepelnému nasávání a udržují směr proudění v paralelních konfiguracích s více chladiči.
• Požární ochrana:Jednokotoučové zpětné ventily na výtlačných sběračích požárních čerpadel schválené UL/FM.

8.6 Systémy stlačeného vzduchu a plynu

Výtlak kompresoru: Instaluje se mezi dochlazovač kompresoru a sběrnou nádrž, aby se zabránilo zpětnému proudění stlačeného vzduchu přes nečinné kompresory.

9. Výrobní proces a zajištění kvality

Kvalita a spolehlivost jednokotoučového zpětného ventilu jsou dány jak přísností výroby, tak konstrukcí. Správně vyrobený ventil se řídí tímto pořadím:

• Ověření suroviny:Vstupní odlitky, výkovky a tyčový materiál jsou ověřovány na chemické složení pomocí optické emisní spektroskopie (OES) a na mechanické vlastnosti pomocí zkoušek tahem a nárazem podle příslušných specifikací ASTM. Protokoly o zkouškách materiálu (MTR) podle EN 10204 3.1 jsou standardní pro díly obsahující tlak.
• Nedestruktivní vyšetření (NDE):Součásti litého těla podléhají 100% vizuální kontrole podle MSS SP‑55, doplněné radiografickým testováním (RT) nebo ultrazvukovým testováním (UT) kritických sekcí podle požadavků ASME B16.34. Kontrola magnetickými částicemi (MT) nebo kapalinovým penetrantem (PT) se aplikuje na obrobené povrchy.
• Přesné obrábění:CNC obráběcí centra dosahují rovinnosti povrchu sedla v rozmezí 0,001 palce a tolerance soustřednosti mezi diskem a sedlem ±0,003 palce. Vývrt čepu závěsu je liniově vyvrtán, aby se zachovalo vyrovnání napříč celým obloukem pohybu disku.
• Montáž a kalibrace pružin:Disk, pružina, čep závěsu a sedlo jsou sestaveny v kontrolovaném prostředí. Točivý moment pružiny je ověřen podle konstrukční specifikace, aby byl zajištěn správný tlak při praskání a rychlost zavírání.
• Test hydrostatického pláště (API 598):Každé těleso ventilu prochází zkouškou pláště při 1,5násobku maximálního jmenovitého pracovního tlaku po minimální dobu stanovenou v API 598 tabulce 3. Kritériem přijatelnosti je nulový viditelný únik přes tlakovou hraniční stěnu.
• Test těsnosti sedla (API 598):Po zkoušce pláště je uzavřený kotouč vystaven diferenčnímu tlaku 1,1× jmenovitému pracovnímu tlaku. U ventilů s kovovým sedlem je maximální přípustná rychlost úniku podle tabulky 5 API 598 (typicky 10–20 ml/min na palec jmenovitého průměru pro testování kapalin). Ventily s pružným sedlem nevyžadují žádné viditelné úniky.
• Funkční test:Kotouč se musí otevřít při specifikovaném praskacím tlaku a zcela zavřít, aniž by se přilepil nebo zavázal, a to během minimálně tří úplných cyklů.
• Značení a konzervace:Každý ventil obdrží trvalý typový štítek podle ložiska MSS SP‑25 s označením „API 594“ nebo „API 6D“, jakost materiálu, tlaková třída, velikost, tepelné číslo a označení výrobce. Obrobené povrchy jsou opatřeny antikorozním nátěrem; čela přírub jsou opatřena ochrannými kryty.

10. Požadavky na instalaci a doporučené postupy

Správná instalace je nezbytná pro dosažení projektované životnosti jednokotoučového zpětného ventilu. Následující postupy jsou založeny na dokumentaci výrobce IOM (Installation, Operation & Maintenance) a zkušenostech v terénu:

• Šipka směru toku:Každý plátkový zpětný ventil má na vnější straně tělesa odlitou nebo vyraženou šipku označující povolený směr průtoku. Instalace se šipkou směřující proti skutečnému průtoku způsobí, že ventil bude trvale uzamčen a uzavřen.
• Výběr těsnění:Nesmí se používat celoplošná přírubová těsnění-nikdy se nesmí používat kroužková nebo vyvýšená těsnění, která by mohla překážet při pohybu kotouče. Vnitřní průměr těsnění musí přesahovat průměr otvoru ventilu.
• Centrování:Ventil musí být před utažením šroubů vystředěn mezi přírubami potrubí. Excentrická instalace může způsobit kontakt disku se stěnou potrubí, což zabrání úplnému otevření nebo úplnému uzavření.
• Utahovací moment šroubu:Šrouby příruby musí být utaženy hvězdicově na moment stanovený pro třídu příruby a typ těsnění. Nerovnoměrné zatížení šroubů deformuje tělo destičky a může způsobit netěsnost sedla.
• Minimální přímá trubka:Nainstalujte ventil s minimálně 5 průměry potrubí s přímým vedením před a 2 průměry za potrubím. Turbulentní proudění ze sousedních kolen, T-kusů nebo reduktorů může způsobit chvění disku a zrychlené opotřebení.
• Vertikální instalace:Pro vertikální tok nahoru ověřte, že model ventilu je dimenzován pro vertikální provoz a že síla pružiny je dostatečná k uzavření disku bez pomoci gravitace. Ne všechny konstrukce jednotlivých disků umožňují instalaci svisle dolů-potvrďte výrobcem.
• Blízkost výtlaku čerpadla:Umístěte zpětný ventil nejméně 2 průměry potrubí po proudu od výtlačné příruby čerpadla. Instalace přímo na přírubu vystavuje ventil turbulenci vyvolané oběžným kolem, která může způsobit oscilaci disku.
• Hydrostatické testování linky:Kotouč zpětného ventilu musí být během hydrotestu potrubí v otevřené poloze, pokud bude zkušební tlak aplikován ze strany po proudu. Natlakování uzavřeného zpětného ventilu z opačného směru při zkušebním tlaku potrubí může poškodit kotouč, sedlo nebo mechanismus závěsu.

11. Výhody a omezení

11.1 Výhody

• Snížení hmotnosti o 80–90 % ve srovnání s celotělovými otočnými zpětnými ventily ekvivalentní velikosti-snížení nákladů na materiál, instalační práci a požadavky na konstrukční podporu.
• Prostorově efektivní wafer design s čelními rozměry kratšími než 60 mm pro 2″ ventil-umožňující instalaci do ucpaných potrubních stojanů a ližin zařízení, kam by se konvenční zpětný ventil nevešel.
• Rychlé uzavření s pomocí pružiny, které zabraňuje zpětnému toku dříve, než může vyvinout značnou rychlost,-které chrání rotující zařízení před poškozením při zpětném otáčení a snižuje velikost vodního rázu.
• Možnost obousměrné instalace (horizontální a vertikální) na odpružených modelech-odstraňující omezení orientace při kontrolách výkyvu závislých na gravitaci.
• Nízké celkové náklady na instalaci díky menšímu množství materiálu, žádné výrobě přírub, lehčímu manipulačnímu zařízení a zjednodušené konstrukci potrubí.
• Konfigurace s nulovými fugitivními emisemi dosažitelná s jednodílnou konstrukcí karoserie, která eliminuje únikové cesty těsnění karoserie a kapoty.

11.2 Omezení

• Nemohou sloužit jako izolační ventil: Zpětné ventily s destičkami nejsou navrženy pro pozitivní uzavření při zpětném tlakovém rozdílu překračujícím limity přijatelnosti netěsnosti sedla. K údržbové izolaci je zapotřebí samostatný izolační ventil (šoupátko, koule nebo motýlek).
• Nevhodné pro pulzující proudění: Výtlak pístového kompresoru nebo pístového čerpadla generuje tlakové pulzace, které mohou způsobit nepřetržité kmitání disku mezi částečně otevřenou a zavřenou polohou-, což má za následek rychlé opotřebení závěsů a sedla během stovek hodin.
• Citlivost na úlomky: Pevné látky, struska ze svařování nebo okují zachycené v proudu toku se mohou usazovat mezi kotoučem a sedlem a bránit úplnému uzavření. Pro špinavý provoz se doporučují inline sítka proti proudu.
• Postih poklesu tlaku nad kontrolou výkyvu při plném průtoku: Tělo disku zůstává v průtokové dráze, i když je plně otevřeno, což přispívá k inkrementálnímu poklesu tlaku. V systémech s gravitačním prouděním s nízkou spádem to musí být zohledněno v hydraulické analýze.
• Přístup k údržbě v terénu: Na rozdíl od kontrol otáčení šroubovaného krytu nelze většinu jednokotoučových ventilů typu wafer opravovat na místě pro výměnu sedla nebo renovaci disku. Celý ventil je obvykle vyměněn jako jednotka, když jsou dosaženy limity opotřebení.

Test a kontrola

12. Často kladené otázky

Q1: Jaký je rozdíl mezi jednokotoučovým a dvoudeskovým zpětným ventilem?

Jednokotoučový zpětný ventil používá jednu kruhovou desku, která se otáčí na čepu závěsu, zatímco dvoudeskový zpětný ventil používá dvě odpružené půlkruhové desky, které se otáčejí na centrální hřídeli. Jednokotoučové konstrukce obvykle nabízejí robustnější konstrukci pro větší velikosti a provoz zatížený nečistotami, zatímco konstrukce se dvěma deskami poskytují nižší tlakovou ztrátu a rychlejší zavírání v čistém provozu. Jednokotoučový je často preferován pro výtlak čerpadla a vertikální instalace, kde je kritické pozitivní uzavření pomocí pružiny.



Q2: Může být jednokotoučový zpětný ventil instalován do vertikálního potrubí?

Ano-za předpokladu, že ventil je model s pružinou. Zavírání pomocí pružiny je zásadní pro instalace s vertikálním prouděním vzhůru, protože samotná gravitace nevrátí kotouč do uzavřené polohy. Ověřte si u výrobce, že konkrétní model je dimenzován pro vertikální provoz a že síla pružiny je adekvátní orientaci instalace. Vertikální instalace směrem dolů se obecně nedoporučuje bez souhlasu výrobce, protože proudění a gravitace působí stejným směrem a potenciálně zdržují uzavření.



Q3: Jakým testům podstoupí jednokotoučový zpětný ventil před odesláním?

Podle API 598 každý ventil absolvuje: (1) test hydrostatického pláště při 1,5násobku maximálního jmenovitého pracovního tlaku, (2) test těsnosti sedla při 1,1násobku jmenovitého pracovního tlaku a (3) vizuální kontrolu podle MSS SP‑55. Ventily s pružným sedlem musí dosáhnout nulové viditelné netěsnosti při zkoušce sedla; ventily s kovovým sedlem mají přípustnou míru netěsnosti definovanou v tabulce 5 API 598. Další testování-jako je kryogenní testování, certifikace požární bezpečnosti nebo detekce netěsností heliovým hmotnostním spektrometrem-je k dispozici podle specifikace.



Q4: Jaká je typická životnost jednokotoučového zpětného ventilu?

Při správném dimenzování, výběru materiálu a instalaci může jednokotoučový zpětný ventil v provozu s čistou kapalinou dosáhnout 15–20 let provozní životnosti. Životnost je nejčastěji omezena opotřebením sedla nárazem disku během zavírání, únavou pružiny při vysokocyklových aplikacích a erozí unášenými pevnými látkami. Ventily ve výtlaku kompresoru s pulzujícím průtokem mohou vyžadovat výměnu během 2–5 let, pokud nejsou správně tlumeny nebo pokud rychlosti proudění překračují doporučené limity.



Q5: Vyžaduje jednokotoučový zpětný ventil údržbu?

Většina jednokotoučových zpětných ventilů je navržena jako bezúdržbová zařízení, která kromě pravidelné externí kontroly těsnosti na přírubových spojích nevyžadují žádné rutinní servisní požadavky. Na rozdíl od otočných zpětných ventilů s přišroubovanými kryty nejsou vnitřní součásti jednokotoučových zpětných ventilů ve stylu destiček obecně vyměnitelné. Když vnitřní opotřebení dosáhne konce životnosti, vymění se celý ventil. Modely s vnějšími pružinami (jako je typ SDX) umožňují kontrolu a výměnu pružiny bez demontáže ventilu.



Q6: Jaké normy upravují jednokotoučové zpětné ventily?

Primárním konstrukčním standardem je API 594 (typ A pro zpětné ventily s krátkým vzorkem). Pro provoz uhlovodíkových potrubí platí specifikace API 6D s krátkým vzorem, které jsou přísnější než samotné API 594. Mezi další řídící normy patří ASME B16.34 (jmenovitý tlak-teplota a tloušťka stěny), API 598 (kontrola a testování), MSS SP‑55 (kvalita odlitku) a ASME B16.5 (kompatibilní rozměry přírub). NACE MR0175 / ISO 15156 ukládá pro kyselý provoz požadavky na tvrdost materiálu a tepelné zpracování.



Q7: Jak zabráním vodnímu rázu při použití zpětného ventilu s jedním kotoučem?

Vodní ráz v aplikacích se zpětným ventilem je způsoben bouchnutím kotouče poté, co zpětný tok již získal hybnost. Strategie zmírnění zahrnují: (1) výběr odpruženého modelu s charakteristikou rychlého uzavření-kotouč by se měl uzavřít dříve, než rychlost zpětného toku překročí přibližně 0,5 stopy/s; (2) u instalací s velkým průměrem specifikování pneumatických tlumičů (jak jsou nabízeny u konfigurací typu SDX) pro řízení rychlosti zavírání a absorbování kinetické energie; (3) Správné dimenzování ventilu-nadměrný ventil, který nikdy nedosáhne plně otevřené polohy, bude oscilovat a generovat opakované rázy nízké intenzity.



Otázka 8: Jaká je úspora hmotnosti zpětného ventilu s plátkem vs. zpětného ventilu výkyvného?

Jednokotoučový zpětný ventil obvykle dosahuje 80–90% snížení hmotnosti ve srovnání s celotělovým zpětným ventilem ekvivalentní velikosti a ekvivalentní tlakové třídy. Například 12palcový otočný zpětný ventil třídy 150 obvykle váží přibližně 800–1 000 lb (360–450 kg), zatímco srovnatelný jednokotoučový zpětný ventil typu destičky váží přibližně 120–180 lb (55–80 kg). Toto snížení hmotnosti se přímo promítá do úspor nosných konstrukcí potrubí, manipulačního zařízení a instalační práce.



Q9: Lze jednokotoučové zpětné ventily použít pro parní provoz?

Ano, za předpokladu, že je ventil specifikován vhodnými materiály pro teplotu a tlak páry. Pro sytou páru do přibližně 400 stupňů F je vhodné tělo z uhlíkové oceli (WCB) s kotoučem z nerezové oceli 316 a PTFE nebo kovovým sedlem. Pro přehřátou páru nad 750 stupňů F je vyžadováno tělo z chrom-molyové oceli (ASTM A217 WC6/WC9) se stelitovým tvrdým sedlem a pružinou Inconel X-750. Maximální povolený pracovní tlak při provozní teplotě musí být ověřen podle tabulky tlak-teplota ASME B16.34 pro konkrétní skupinu materiálů.



Otázka 10: Jak ověřím, že dodaný jednokotoučový zpětný ventil skutečně odpovídá API 594?

Ověřte následující: (1) typový štítek je trvale připevněn k tělu a označen „API 594“; (2) protokoly výrobce o zkouškách materiálu (MTR) se stopami k tepelným číslům vyraženým na tělese a kotouči; (3) zpráva o hydrostatické zkoušce dokumentuje zkušební tlak skořepiny a sedadla, dobu trvání a výsledky podle API 598; (4) rozměr tváří v tvář odpovídá tabulce 2 API 594 pro specifikovanou velikost a třídu; (5) ventil je rozměrově kompatibilní s přírubami ASME B16.5 uvedené třídy. V případě kritického servisu zvažte vyžádání kontrolního svědka třetí strany v zařízení výrobce.

13. Závěr

Jednokotoučový zpětný ventil zaujímá jasně definovanou pozici v oblasti průmyslových ventilů: jedná se o preferované řešení tam, kde jsou prostorová omezení, snížení hmotnosti a rychlé zavírání s pomocí pružiny nesmlouvavými požadavky. Jeho kompaktní plátkové tělo, 80–90% hmotnostní výhoda oproti konvenčním kontrolám výkyvu a shoda s API 594, API 6D a ASME B16.34 z něj činí výchozí specifikaci pro ochranu výtlaku čerpadla, nevracení výstupu kompresoru a prevenci zpětného toku vertikálního stoupacího potrubí v odvětvích ropné a plynárenské, chemické, energetické a vodní infrastruktury.

Úspěšná aplikace závisí na třech faktorech: správné dimenzování, aby se předešlo kmitání kotouče a předčasnému opotřebení, vhodný výběr materiálu přizpůsobený procesní chemii a teplotě a disciplinovaná instalační praxe, která respektuje směr proudění, centrování a minimální požadavky na přímý chod. Pro profesionály v oblasti zadávání veřejných zakázek jsou klíčovými rozdíly mezi kvalifikovanými dodavateli licencování API 6D, sledovatelnost dokumentace (EN 10204 3.1), vlastní schopnost NDE a prokázané zkušenosti s prostředím cílové služby-ne samotná cena.

S rostoucími provozními tlaky potrubí a zpřísněním ekologických předpisů v souvislosti s fugitivními emisemi se pravděpodobně zrychlí trend směrem k jednodílným konstrukcím těles s konstrukcí s nulovou netěsností a externě přístupným nastavením pružiny, což dále upevňuje úlohu jednokotoučového zpětného ventilu jako kritické součásti v moderních průmyslových kapalinových systémech.
