Popis ventilu kontroly disku
Kontrolní ventil disku je typ houpacího kontrolního ventilu. Její jádrem je, že jako otevírací a závěrečnou část používá disk ve tvaru disku a realizuje jednosměrné ovládání toku otáčením kolem rotujícího hřídele kanálu sedadla ventilu. Tento ventil je navržen pro střední a velký průtok a potrubí stabilního průtoku, zejména pro scény s vysokým rizikem středního zpětného toku.
Klasifikační rozměry:
By the number of valve discs: single disc (conventional diameter), double disc (DN≤600), multi-disc (DN>600), Design více disků může rozptýlit závěrečnou nárazovou sílu;
Tvolí těsnění: Hard těsnění kovu (odolné vůči vysoké teplotě a vysokému tlaku), elastické měkké těsnění (přizpůsobitelné korozivním médiím).
Základní struktura a pracovní princip
Strukturální složení
Tělo ventily: Většinou vyrobené z odlivové oceli, nerezové oceli nebo slitiny, vhodné pro průměry potrubí od DN15 do DN32 0 0; Disk Disc: vyrobený z kovového nebo kompozitního materiálu, s kaučukem\/ptfe povrchovou krytí, které vylepšují těsnění: Svahové pečetí; Návrh kanálu pro snížení odolnosti středního toku (koeficient odporu průtoku menší nebo rovný 0,3).
Pracovní princip
Vpřed toku: Střední tlak tlačí disk, aby se otočil kolem hřídele a otevřel se. Čím větší je tok, tím větší je úhel otvoru (až 90 stupňů); reverzní zpětný tok: disk se rychle zavírá pod působením gravitace, středně reverzního tahu a jarní pomoci (volitelné) pro blokování backflow
Specifikace ventilu kontroly disku
|
Nominální velikost |
2 "~ 40" (DN50 ~ DN1000) |
|
Nominální tlak |
Třída 150 ~ třída 2500 (PN10 ~ PN250) |
|
Norma: |
API 6D, API 594, ASME B16.34 |
|
Materiál těla |
Uhlíková ocel, nerezová ocel, slitinová ocel, duplexní nerezová ocel |
|
Konečné připojení |
RF, BW, RTJ |
|
Název produktu |
Synhe SynHe nerezové kontrolní ventil |
|
Osvědčení |
API, CE, ISO, EAC, TS |
|
Konec připojení |
FF vlákno (G.NPT, BSPT, BSP, DIN259\/2999) |
|
Vhodné médium |
Voda, olej a nějaká korozivní kapalina |
|
Pracovní teplota |
-40 až 300 stupňů c |
|
Moq |
10 ks |
|
Platební období |
30%vklad TT, zůstatek se zaplatí před odesláním zboží |
|
Balík |
Plastové sáčky ------- Papírové boxy ------- Kartony ------- Plywoodské případy |
|
Dodací lhůta |
15-30 dny podle pořadí Qty |
|
Port zásilky |
Tianjin, Ningbo, Šanghaj |
|
Schopnost produkovat |
10000ks\/týden |

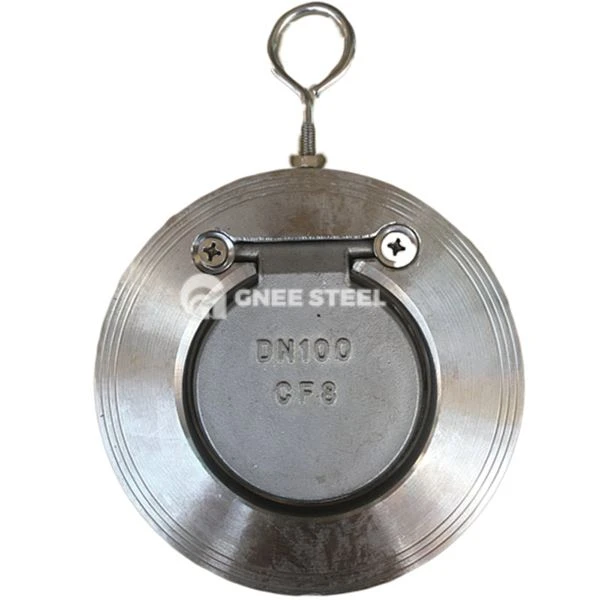

Kontrolní ventil disku
Charakteristiky výkonu a body výběru
Advantages and Characteristics
Malý odolnost proti toku (asi o 35% nižší než kontrolní ventil zvedání), vhodný pro scénáře nízkého průtoku a vysoký průtok;
Flexibilní vertikální\/horizontální instalace, žádná omezení přísného směru (pokud je vertikálně nainstalována, zajistěte, aby médium proudilo zdola nahoru).
Olitace a preventivní opatření
WEAK TEAMING PERFERFICE: Není vhodné pro příležitosti s vysoce přesnými požadavky proti úpravě (jako jsou vodíkové potrubí);
Pulsující omezení toku: Systémy s častým startovacím nebo drastickým kolísáním toku je třeba použít s vyrovnávacími zařízeními;
Instalalace a údržba: Ventily s velkým průměrem (DN větší nebo rovné 600) musí být vybaveny inspekční platformou a opotřebení hřídele by mělo být pravidelně kontrolováno.
