Odlitý ocelový přírubový švihný kontrolní ventil Popis
Odlitý ocelový přírubový výkyv kontrolní ventil je jednosměrná regulační ventil toku se strukturou kotouče houpačky a materiálem litého ocelového karoserie, připevněné k potrubí prostřednictvím příruby.
Struktura a technické parametry
Struktura těla ventilu:
Připojení: Vstupní a výstupní koncovky těla ventilu jsou navrženy přírubu (v souladu se standardem ANSI B16.34), vhodné pro DN15 ~ DN600 potrubí;
Disk ventil ventilu: Disk ventilů je připojen k hřídeli ventilu přes kolébkový rameno, který může být mírně kompenzován 360 stupňů, aby se zajistilo, že těsnicí plocha pevně zapadá;
„Přiložený design: Všechny otevírací a závěrečné části jsou zabudovány do tělesa ventilu bez vnějšího únikového bodu a vysoké bezpečnosti.
Specifikace check check check ventilu z litého ocelového příruby
|
položka |
ventil |
|
Aplikace |
Průmyslové použití, průmyslové využití vody, použití domácnosti |
|
Velikost portu |
Dn 10- dn2000 |
|
Záruka |
24 měsíců |
|
Místo původu |
Čína |
|
Che-nan |
|
|
Moc |
žádný |
|
Teplota média |
Vysoká teplota, nízká teplota, střední teplota, normální teplota |
|
Značka |
Gnee |
|
Struktura |
Kontrola |
|
Média |
Plyn, olej, voda, chemikálie, pára |
|
Přizpůsobená podpora |
OEM, ODM, OBM |
|
Dodací lhůta |
7-15 dny |
|
Povlak |
Přizpůsobené |
|
Navrhnout |
BS 1868 / API 6D / ASME B16.34 |
|
Konečné připojení |
Závislý, svařovací svař |
|
Tváří v tvář |
ASME B16.10 |
|
Koncová příruba |
ASME B16.5 |
|
Test |
API598 řekl: |
|
Certifikáty |
CE/ISO/SGS/MTC |
|
OEM/ODM/OBM |
Přizpůsobené |

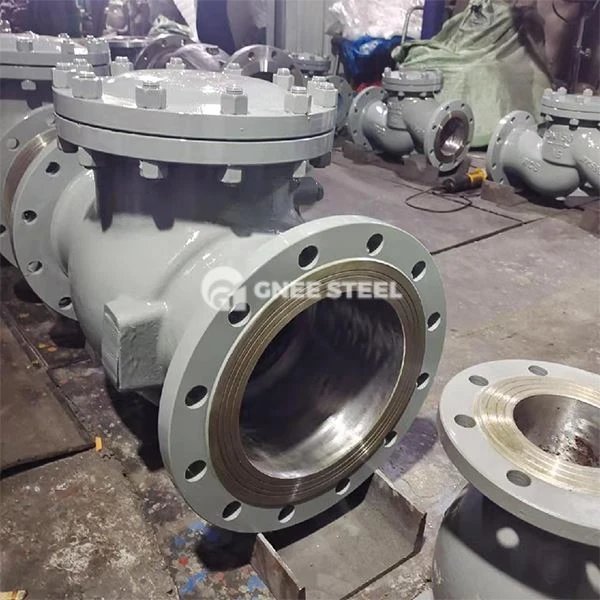

Odlitý ocelový přírubový výkyvný kontrolní ventil
Aplikaci
Petrochemický průmysl: Potrubí s vysokým teplotou, prevence zpětného toku reaktoru;
Power System: parní potrubí kotle, vysokotlaká cirkulační systém chladicí vody;
Průmyslové úpravy vody: Systém přívodu vody s velkým průtokem, prevence zpětného toku odpadních vod.
Výběrové body
Tlakové porovnávání:
Pro konvenční pracovní podmínky je třeba vybrat tělu PN16 ~ 40 litých ocelových ventilů a ultra vysoký tlak (jako je PN160) musí být upgradován na ocelový materiál Chrome-Molybdenum;
Střední přizpůsobivost:
Média obsahující částice musí vybrat těsnicí plochu s tvrdou slitinou povrchu;
Korozivní tekutiny (jako jsou slabá kyselina a alkalická média) se doporučuje, aby byly lemovány PTFE nebo používat těsnicí povrchy z nerezové oceli;
Požadavky na instalaci:
Ovládání směru toku: Přísně nainstalujte podle tělesa ventilu označené podle „nízkého a vysokoškolského“. Reverzní instalace způsobí, že se disk ventilu nepodaří uzavřít;
Těsnění příruby: Během instalace je třeba nainstalovat kovové spirálové rány nebo těsnění grafitu, aby bylo zajištěno těsnění povrchu příruby
