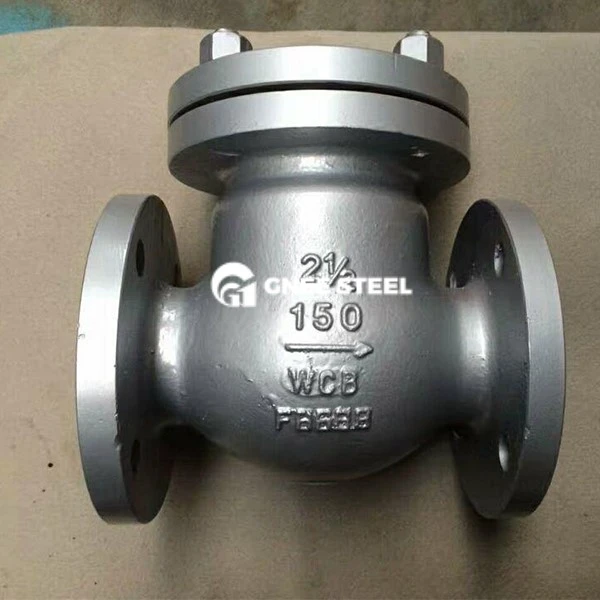

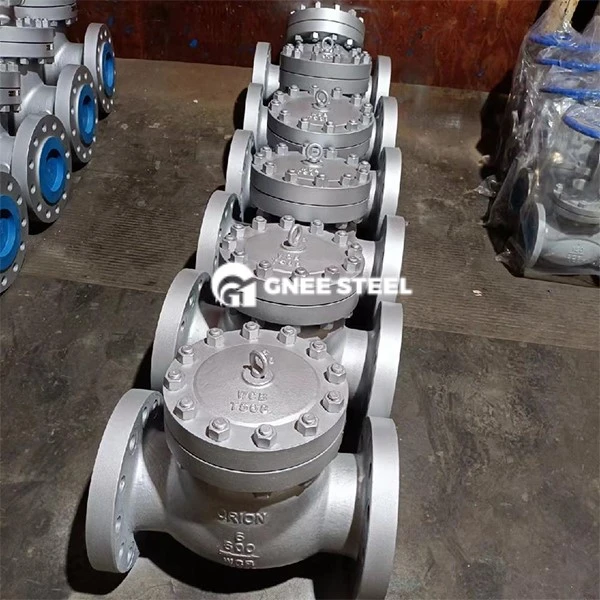

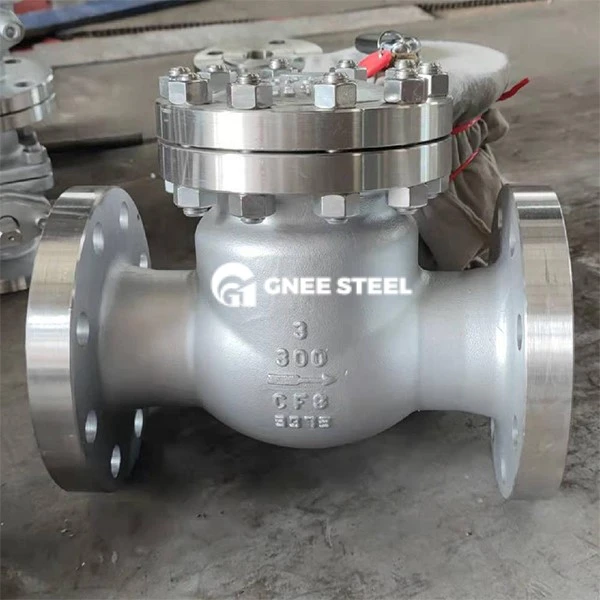

Swing Check ventil z uhlíkové oceli ANSI 300

‌ Pressure Level‌

V souladu s ‌ansi 3 0 0 Standard‌ (odpovídající nominálnímu tlaku přibližně 5,0 MPa), je testovací tlak a tlak na těsnění vyšší než úroveň ANSI 150 a je vhodný pro podmínky vysokých tlaků‌.
Některé modely jsou kompatibilní se standardem API 6D a jsou vhodné pro drsné scénáře, jako je olej a plyn.
‌

Použitelné média a teplota‌

Tělo ventilu je vyrobeno z uhlíkové oceli (jako je ASTM A216 WCB), s použitelným teplotním rozsahem -29 stupně ~ 425 stupňů, a vydrží vodu, páru, olej a slabě korozivní média‌.
Konstrukce tvrdého těsnění podporuje tekutiny obsahující stopové částice a měkké těsnění (například PTFE) je vhodné pro čisté média s obousměrným nulovým únikem.

‌ CONNOKCE METODY‌

Hlavně připojením příruby, standardem povrchu příruby je americký standardní RF (zvednutá tvář) nebo FF (plná rovina) a průměr pokrývá DN15 ~ DN1200 (NPS ½ ~ 48) ‌.
Některé modely s velkým průměrem podporují instalaci typu svorky, aby se snížila zaměstnání prostoru‌.

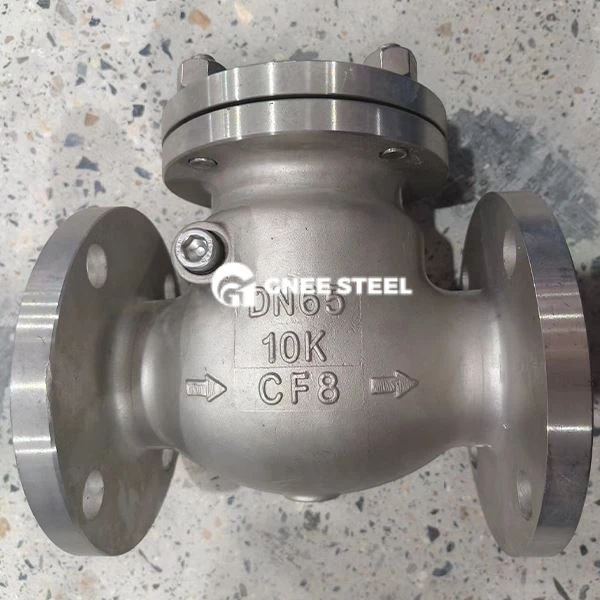

Swing Check ventil z uhlíkové oceli ANSI 300



Aplikace:

Petrochemický průmysl
Vysokotlaké potrubí a vývody reaktorů rafinérií, aby se zabránilo proudění oleje nebo korozivních médií.
Energetický systém
Zásuvky z kotle a tepelné sítě, které odolávají vysoké teplotě a vysokému tlaku (menší než nebo rovna 425 stupňů, menší nebo rovné 5. 0 MPA).
‌ Industriální úpravy vody‌
Vysokotlaký cirkulující vývody vodního čerpadla a sítě požární ochrany, aby se zabránilo poškození zařízení způsobené středním zpětným tokem během vypnutí.

Specifikace výběru a instalace

Doporučení ‌ Selection ‌

Média obsahující částice by mělo být nejprve tvrdě utěsněno a korozivní média by měla být přizpůsobena protikorozními povlaky nebo duplexním ocelovým obložením.
Doporučuje se instalovat podpůrné rámy pro ventily s velkým průměrem (DN větší nebo rovné 300), aby nedošlo k selhání těsnění způsobené vibracemi potrubí.
‌Instalační požadavky‌
OVLÁDÁNÍ OVLÁDÁNÍ: Šipka na těle ventilu musí být v souladu se směrem průtoku média. Při svisle je povolen pouze tok zdola nahoru.
‌Bolt Prefingening‌: Připojení příruby musí být utaženo pomocí šroubů diagonálně a rovnoměrně, aby se zajistilo, že těsnicí plocha je rovnoměrně namáhána.
