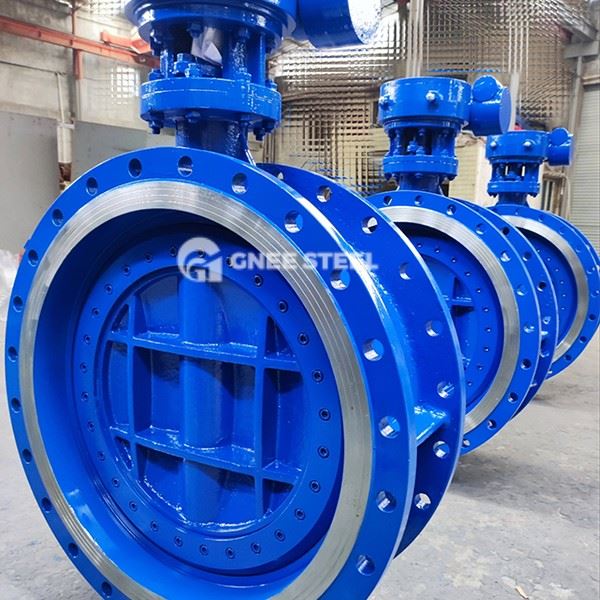

Příruby trojité ofsetové motýlí ventily

Přírubový trojitý posun motýlí ventil je vysoce výkonný ventil kombinující připojení příruby a trojrozměrnou excentrickou strukturu, navrženou pro vysokou teplotu a vysoký tlak, korozivní média a drsné pracovní podmínky. Jeho hlavním rysem je dosáhnout nulového úniku a dlouhé životnosti prostřednictvím strukturálních inovací, následující je podrobná analýza:

1. Core Structurální prvky
Trojrozměrný excentrický design:
První excentricita: osa stonku se odchyluje od středu motýlí desky, která během otevírání a zavírání snižuje tření a opotřebení těsnicího povrchu.
Druhá excentricita: Osa stonku je kompenzována ze středové linie potrubí a vytváří samo-utahovací sílu, aby se zvýšil těsnicí efekt.
Třetí excentricita: Těsnicí povrch přijímá kónický design zkosený, pouze při uzavření kontaktu sedadla motýlí a ventilu, aby se dosáhlo nulového úniku pevného těsnění kovu (rychlost úniku menší nebo rovná 10 ppm).
Připojení příruby:
Tělo ventilu a potrubí jsou pevné šrouby příruby, aby se zajistilo pevné připojení a snadnou demontáž a údržbu.
Těsnicí povrch příruby může být vynořen tvrdou slitinou nebo flexibilní grafitovou kompozitní vrstvou, aby se přizpůsobila vysoké teplotě a vysokému tlaku.
2. výhody výkonu
Těsnění a tlakový odpor:
Obousměrné těsnění: Úhel kuželu těsnicího povrchu je menší než úhel tření, který vydrží dopad reverzního tlaku a je vhodný pro časté scénáře otevírání a zavírání.
Hodnocení tlaku až do třídy 600 (PN100), teplotní rozsah pokrývající -196 stupeň ~ +600 stupeň.
Dlouhá život a nízká údržba:
Životnost sedadla je více než 100, 000 otvory a uzavření, žádné problémy s zhoršením pečeti a intervaly údržby 3-5 let.
Těsnicí povrch je vyroben z cementovaného překrytí karbidu (jako je stellit) nebo kovové laminované struktury, která je odolná vůči otěru a čištění.

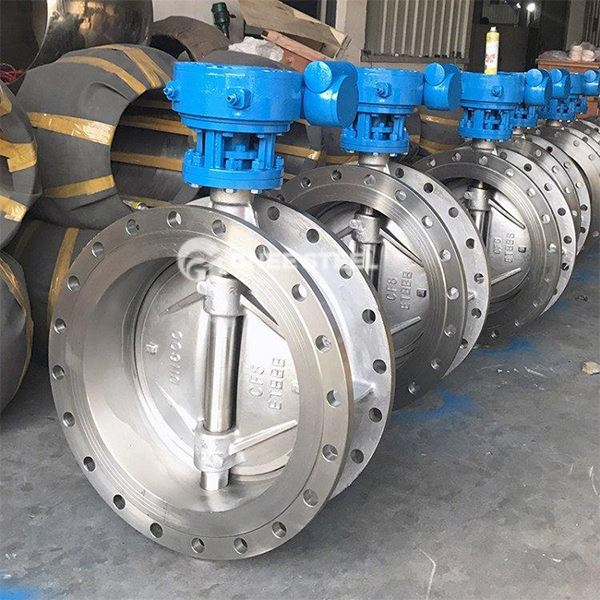

Příruby trojité ofsetové motýlí ventily
