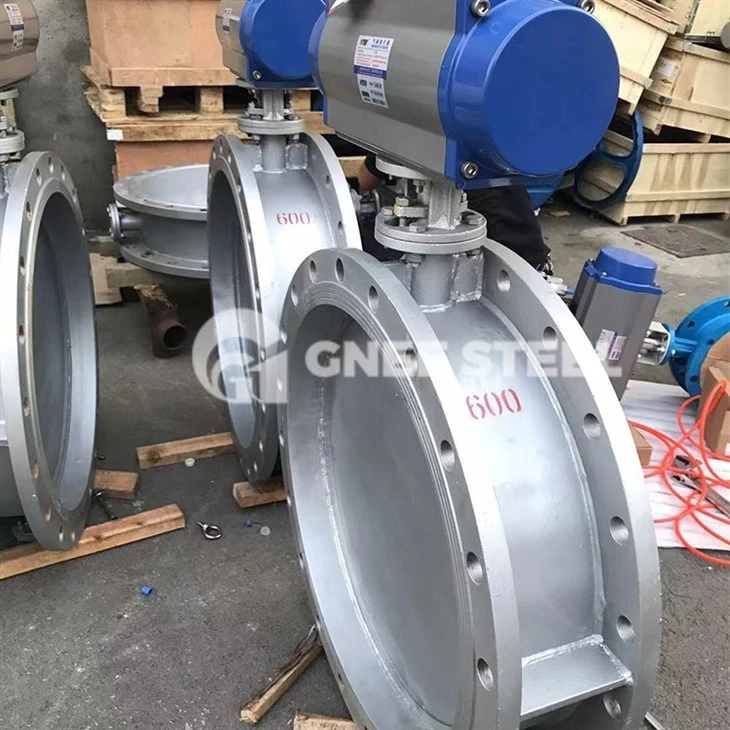

Přírubové vysoce výkonné škrticí klapky jsou vhodné zejména pro ventily s velkým průměrem. Jsou široce používány v oblasti velkoprůměrové regulace. Když je přírubový škrticí ventil zcela otevřen, je průtokový odpor malý. Když je úhel otevření klapky mezi přibližně 15-70 stupni, může přírubový klapkový ventil řídit průtok média velmi citlivě. Kromě toho, protože klapka přírubového klapkového ventilu má stírací vlastnosti během otáčení, lze tento typ ventilu použít v potrubí s médiem suspendovaných částic. V závislosti na síle těsnění lze použít i na prášky. a potrubí granulárních médií.
| Normy | ISO 5752, BS 5155, API 609, MSS-SP-68, ASME B16.10, ASME B16.5, DIN 3202 |
| Materiály | Uhlíková ocel, nerezová ocel, hliníkový bronz, monel, hastelloy, titan, duplex, super duplex a další speciální |
| Hodnoty tlaku | ANSI 150# až ANSI 1500# |
| Rozsahy velikostí | 2" až 140"- 50mm až 3500 mm (větší velikosti na vyžádání) |
| Ukončí připojení | RF, RTJ |
| volitelné sedací kroužky | odolný RPTFE; Kovové sedlo INCONEL (bezpečné proti ohni při aplikaci) |
| Aktivace | Ruční, pneumatické, elektrické, hydraulické (protizávaží) a elektrohydraulické |
Vysoce výkonné ventily
- Funkce
Provedení těsného zavírání.
Materiál tělesa ventilu z jednoho kusu je ocelolitina nebo nerezová ocel s vynikající odolností proti korozi.
Vysoce pevný jednodílný představec vyrobený z A564 Gr. 630/PH 17-4.
ISO 5211 montážní podložka s 2"-12" čtvercovou hřídelí. 14"-24" klíčová připojení umožňují přímou montáž ručních (páka a převod), pneumatických a elektrických pohonů.
Konfigurace s dvojitým ofsetem, design kuželového úhlu. Maximální průtok, minimální odpor, poskytující vysoké Cv.
Sedla ventilů jsou k dispozici v provedení měkká (PTFE/RTFE) nitrilkaučuku, EPDM, VITON nebo kovová (A240 Tp 304/316) ohnivzdorná sedla ventilů. Měkká i kovová sedadla jsou zaměnitelná.
Příruba ucpávky zabraňuje nerovnoměrnému rozložení zatížení, které by mohlo poškodit těsnění.
Konstrukce vnitřního dorazu zabraňuje nadměrnému pohybu disku a minimalizuje možné poškození sedla ventilu.
Záložné kroužky jsou k dispozici v povrchové úpravě 125 až 200 AARH a jsou kompatibilní se standardními a spirálově vinutými konstrukcemi těsnění. Vnější průměr je zapuštěn do těsnícího povrchu těsnění, aby se zabránilo vnějšímu úniku.
Robustní rukojeť a 10-polohová zářezová deska umožňují přesné úhlové dorazy kotouče.
