Popis kulového ventilu V Port
V kulovém ventilu s portem V je uvnitř těla ventilu kulička se zářezem ve tvaru V. Tato koule interaguje se sedlem ventilu a když se koule otáčí, mění úhel otvoru ve tvaru V, aby se řídila plocha průřezu toku tekutiny. Tato konstrukce umožňuje přesné řízení a regulaci průtoku. Kulové ventily V-port se obvykle vyznačují jednosedlovou konstrukcí, což znamená, že mají pouze jeden těsnicí bod. Tato konstrukce zlepšuje těsnicí výkon a snižuje pravděpodobnost netěsností.
Specifikace kulového ventilu V Port
| Rozsah velikostí | NPS ¼ až 12 / DN 6 až 300 |
| Materiály těla | Nerezová ocel (CF8M), uhlíková ocel (WCB) |
| Teplotní rozsah | -50 stupňů F až 650 stupňů F (-46 stupňů až 343 stupňů) |
| Materiály stonku | ASTM A479 typ 316 ASTM A564 Typ 17-4PH ASTM A182 Typ F51 |
| Maximální povolený provozní tlak | Třída ASME 150, 300, 600 EN 1092 PN10, 16, 25, 40 |
| Materiály sedadel | Standard: Tek-Fil® PEEK, RPTFE, TFM, kov |
| Hodnocení vypnutí | Třída VI |
| Materiály míčků | 316, nerezová ocel (CF8M) |
| Styl těla | Závitový, nástrčný svar, tupý svar, přírubový konec |
| Design Standard | ASME B16.34 |
| Testovací standard | API 598, FCI 70-2 |
| Porty | 15° V-Port, 30° V-Port, 60° V-Port, 90° V-Port, Vlastní slotový port, Vlastní V-Port |
| Certifikace | API 607, ATEX, NACE MR0175, PED, PE(S)R, SIL, TR CU |
| Z očí do očí | ASME B16.10 |
| Aplikace | Regulace teploty, regulace průtoku, regulace páry, kavitace, Level Control & PH Service |

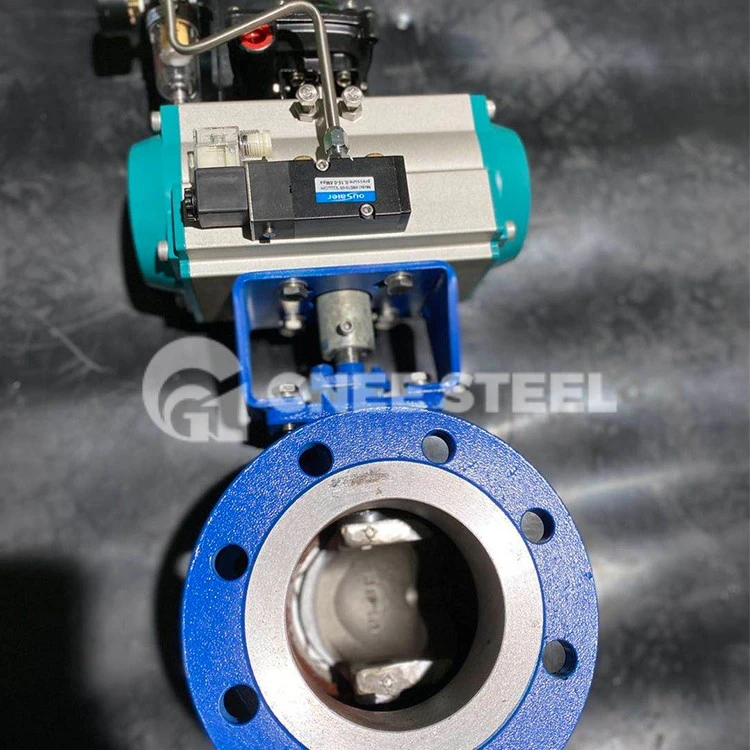

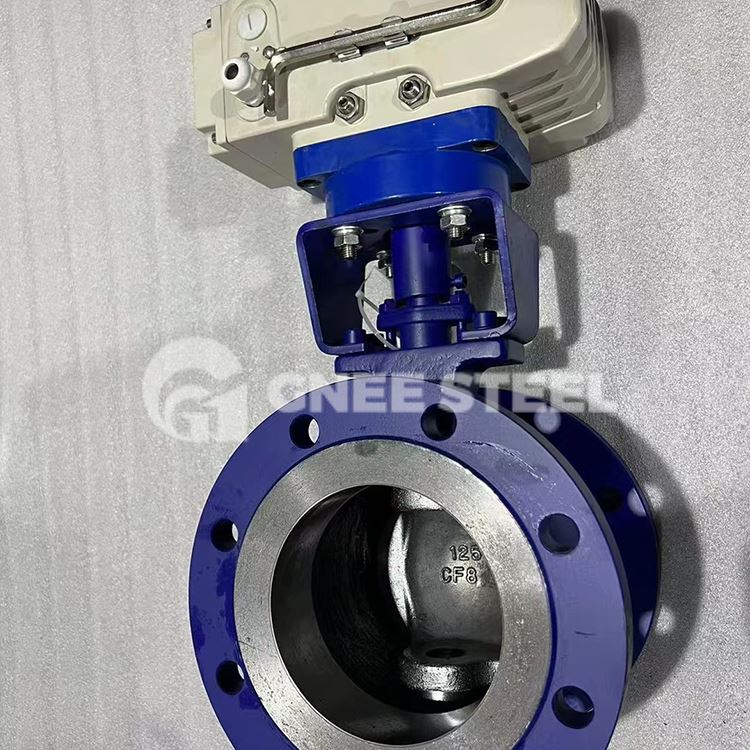

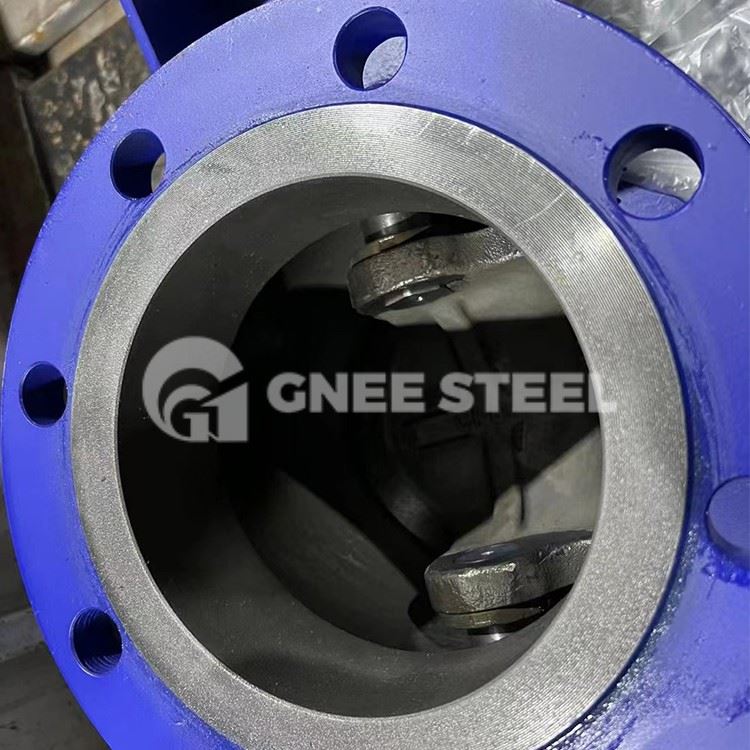

Kulový ventil V Port
Běžné chyby a řešení pro kulové ventily s portem V:
1. Problém s únikem
Příčiny: Opotřebení těsnicích součástí, ventil není zcela uzavřen, poškození těsnicích ploch nebo nesprávná instalace.
Řešení: Vyměňte opotřebované těsnicí součásti, zajistěte, aby se ventil úplně uzavřel, opravte nebo vyměňte poškozená sedla ventilu a přísně dodržujte doporučení výrobce pro instalaci, abyste zajistili těsné usazení mezi sedlem a koulí.
2. Neflexibilní provoz nebo lepení
Příčiny: Hromadění vnitřních nečistot, nedostatečné mazání, opotřebované nebo zkorodované díly.
Řešení: Dutinu ventilu důkladně očistěte od nečistot, provádějte pravidelnou údržbu a aplikujte vhodná maziva, zkontrolujte a vyměňte opotřebované součásti a ošetřete zkorodovaná místa.
3. Netěsnost dříku ventilu
Příčiny: Opotřebení nebo poškození těsnicího kroužku v ucpávce vřetene.
Řešení: Vyměňte těsnicí kroužek uvnitř ucpávky vřetene nebo upravte ucpávku tak, aby byla zajištěna správná komprese, zamezilo se únikům při zachování hladkého provozu vřetene.
4. Opotřebení mezi V-port Ball a Seat
Příčiny: Snížený těsnicí výkon v důsledku opotřebení mezi kuličkou V-portu a sedlem při dlouhodobém používání.
Řešení: Vybruste a opravte nebo vyměňte kouli a sedlo V-portu a ujistěte se, že do sebe dobře zapadají, aby bylo dosaženo optimálního utěsnění.
5. Porucha elektrických nebo pneumatických pohonů
Příčiny: Problémy, jako je nesvítící indikátor napájení, nedostatečná zpětná vazba od pohonu, selhání pohonu po zapnutí nebo nemožnost zavřít po otevření v elektrických nebo pneumatických systémech.
Řešení: Zkontrolujte napájecí vedení, opravte nebo vyměňte moduly zpětné vazby, ověřte, že napájení a řídicí signály do akčního členu jsou normální, a zkontrolujte vnitřní součásti akčního členu, zda nejsou poškozené nebo závadné.
6. Problémy související s blokováním
Příčiny: Nahromadění nečistot nebo usazování vodního kamene uvnitř ventilu.
Řešení: Demontujte a vyčistěte vnitřní části ventilu, abyste odstranili ucpání, v případě potřeby proveďte chemické čištění dutiny ventilu nebo použijte fyzikální metody k odstranění vodního kamene.
