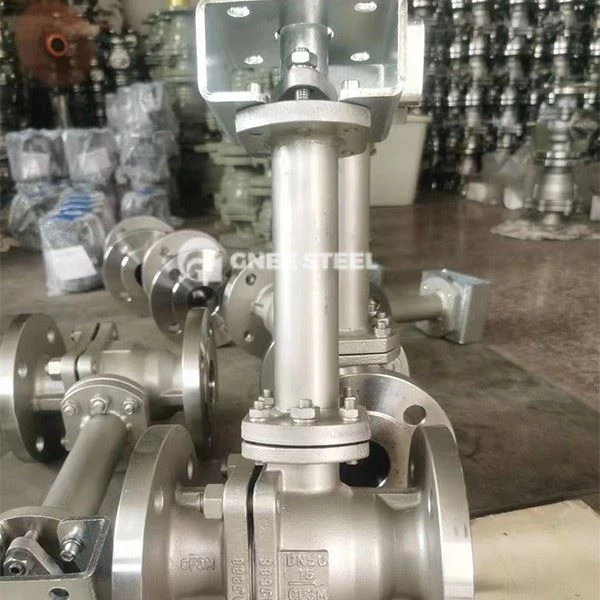

Ultra nízký teplotní kuličkový ventil

Ultra nízké teplotní kuličkové ventily jsou navrženy pro extrémně nízké teploty (obvykle menší nebo rovna -100 stupni a nízkým jako -196 stupeň). Používají se ke kontrole otevírání, uzavření a regulace nízkoteplotních médií, jako je zkapalněný zemní plyn (LNG), kapalný kyslík a kapalný vodík. Mají vlastnosti vysokého utěsnění, odolnosti vůči křehkému praskání s nízkou teplotou a odolnosti vůči středním zplyňování a expanzi. Mezi jeho hlavní rysy patří:

‌ULTRA-Low Teploové odolnost‌: Austenitická nerezová ocel (jako je 304L, 316L) nebo hluboce chladné ošetřené kovové materiály se používají k zajištění toho, aby materiál zůstal těžký v -196 stupně a zabrání chladnému selhání.
„Struktura těsnicí struktury )‌: plovoucí koule nebo pevný design míče, těsnění je dosaženo přes jarní předpětí nebo středním tlakem a podporuje obousměrný tok ovládání média.
Zvýšení tlaku dutiny ant-ventilu Návrh‌: Otevřená díra tlaku koule spolupracuje s odlevovací drážkou tlaku sedadla ventilu, aby se zabránilo zvýšení abnormálního tlaku v dutině ventilu způsobené zplyněním médií s nízkou teplotou.

Struktura a klasifikace

Metoda těla a připojení ventilu
Materiál těla ventilu: LCB, LCC, CF8 a další nízkoteplotní ocel nebo slitina hliníku. Některé modely přijímají strukturu dlouhého krku (délka krku větší než nebo rovna 250 mm), aby se snížilo riziko přenosu chladu a zmrazení.
Formulář připojení: příruba (ASME B16.5), svařování (ASME B16.25) nebo připojení k závitovému, vhodné pro nádrže na skladování plynu zkapalněných plynů, nádrž a potrubní systémy.
Typ míče a těsnění
Typ plovoucí koule: Střední tlak tlačí míč na sedadlo ventilu downstream, které je vhodné pro scény se středním a nízkým tlakem. Otevřená otvor tlaku dutiny ventilu je připojen k proti proudu, aby se zabránilo zvýšení tlaku.
Pevný typ koule: Obousměrná struktura těsnění, sedadla proti proudu a downstream ventilu přijímají těsnění s jedním/dvojitým pístem, vhodné pro pracovní podmínky s vysokým tlakem (třída 2500).
Těsnicí materiál: Kovové pevné těsnění (kobalt na bázi slitiny na bázi kobaltu) nebo speciální fluororubber/PTFE, s nízkou teplotou elasticitou a odolností proti opotřebení.
Pohon a provoz‌
Manuální, červen, pneumatický nebo elektrický pohon, stonek ventilu je kryogenně ošetřen a prodloužen pro snadný provoz a instalaci izolace‌.

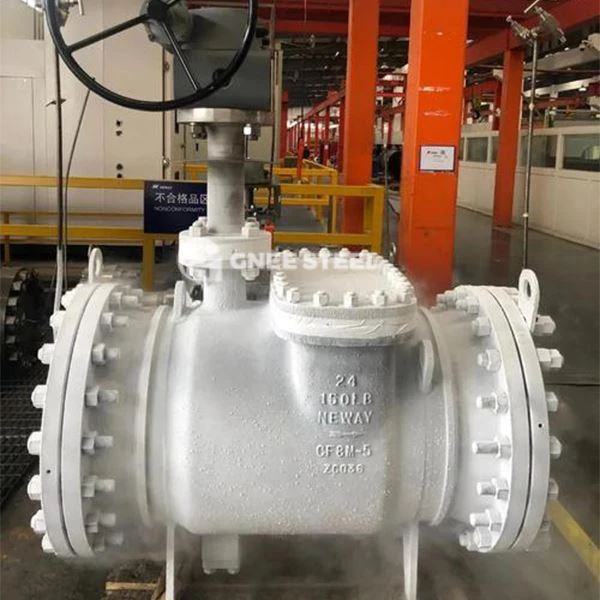

Ultra nízký teplotní kuličkový ventil



Klíčové materiály a technologie zpracování
‌ Kryogenní ošetření‌: Kovové části (tělo ventilu, stonek ventilu, pružina) musí být kryogenně ošetřena dvakrát při -196 stupně před dokončením, aby se eliminoval vnitřní napětí a stabilizoval strukturu krystalu materiálu‌.
‌ Komponenty těsnění‌: Jarní prsten U je vyroben z polymerních materiálů odolných proti nízké teplotě (jako je 3M, daikin) a protikorozní pružiny z nerezové oceli, aby se zajistilo předběžné utěšení a těsnění při nulovém tlaku.
Oblasti aplikace
‌ Energy Field‌: Přijímací stanice LNG, zkapalněný ropný plyn (LPG) Storage and Transport System‌.
‌ Chemické a letecké paprsky‌: Kapalný kyslík, Transport kapalného dusíku, systém plnění raketového paliva‌.
‌ průmyslový plyn‌: výroba a balení ethylenu, kapalného amoniaku a kapalného propanu‌
