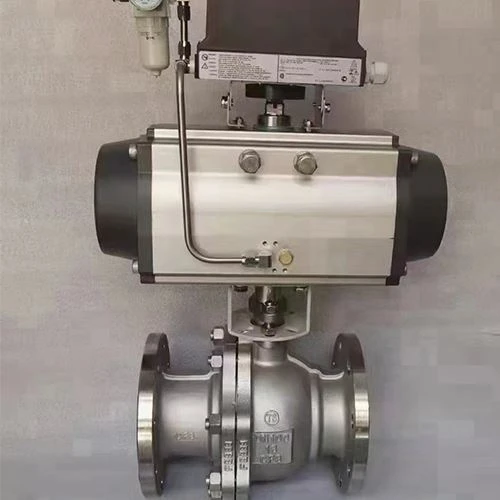

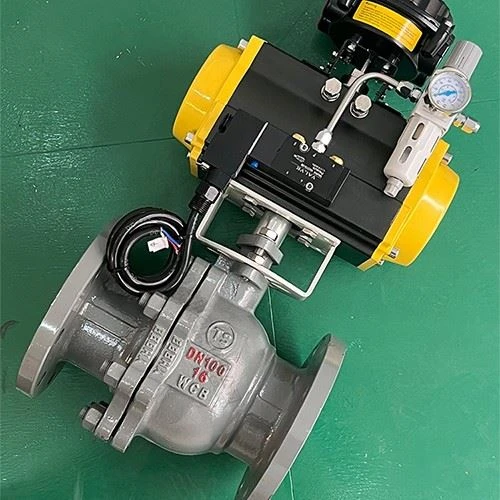

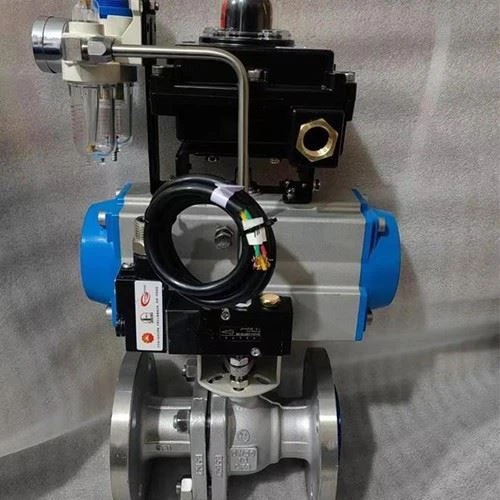

Pneumatický přírubový kulový ventil Popis
Pneumatický přírubový kulový ventil je kulový ventil vybavený pneumatickým pohonem. Pohon pracuje relativně rychle a nevyžaduje manuální práci, čímž šetří významnou pracovní sílu a čas. Pneumatické přírubové kulové kohouty se vyvinuly z šoupátek. Sdílejí stejnou rotaci o 90 stupňů, ale tělo zástrčky je koule s kruhovým otvorem nebo průchodem přes její osu. Poměr kulové plochy k portu by měl být takový, že když se kulička otočí o 90 stupňů, celá kulová plocha se obnaží na vstupu a výstupu, čímž se zcela přeruší tok.
GNEE Group se specializuje na výrobu pneumatických přírubových kulových kohoutů.Pro získání výkresů nás prosím kontaktujte.
Specifikace pneumatického přírubového kulového ventilu
| Parametr | Specifikace |
|---|---|
| Jmenovitý průměr | 10mm-1000mm a 1/2"-60" |
| Jmenovitý tlak | 1.0MPa-16.0MPa / 150Lb-1500Lb / 10K-160K |
| Provozní teplota | -196 stupňů -700 stupňů |
| Platné normy | GB, DIN, API, ANSI, JIS, BS atd. |
| Materiál těla ventilu | Uhlíková ocel, nerezová ocel, legovaná ocel, ultra-nízkouhlíková nerezová ocel, titanová slitina, vysoko{1}}niklová slitina, monelová slitina atd. |
| Způsob pohonu | (Manuální, šneková převodovka, kuželová převodovka, elektrická, pneumatická, hydraulická atd. |
Pneumatický kulový ventil s přírubou - Specifikace materiálu
| Název dílu | Materiál | |||
|---|---|---|---|---|
| Tělo ventilu | WCB | 304(CF8) | 316 (CF8M) | 316L (CF3M) |
| Míč | Nitridační úprava 2Cr13 + | 304 | 316 | 316L |
| Zastavit | 2Cr13 | 304 | 316 | 316L |
| Těsnicí kroužek sedla | PTFE (polytetrafluorethylen), PPL (Para{0}}fenylendiamin), kovové těsnění (tvrdá slitina) | |||
| Balení ucpávky | V-Shape PTFE teflonové těsnění, flexibilní grafit | |||
Pneumatický kulový ventil s přírubou - Výkonnostní specifikace
| Jmenovitý průměrDN (mm) | DN15-300 | |||||
|---|---|---|---|---|---|---|
| Jmenovitý tlak | PN (MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 |
| Testovací tlak | Test pevnosti | 1.5 | 2.4 | 3.75 | 6.0 | 9.60 |
| Test těsnění | 1.1 | 1.76 | 2.75 | 4.4 | 7.04 | |
| Nízkotlaký{0}}test těsnosti vzduchu | 0.5-0.7 | |||||
| Použitelná média | Voda, olej, pára, třída kyseliny dusičné (teplota menší nebo rovna 200 stupňům), třída kyseliny octové (teplota menší nebo rovna 200 stupňům) | |||||
Princip činnosti pneumatického kulového ventilu s přírubou
Proces otevírání:
Stlačený vzduch vstupuje do válce elektromagnetickým ventilem, tlačí píst, aby se pohnul a otočil kouli o 90 stupňů, čímž se vyrovná otvor s potrubím pro průtok média.
Proces uzavření:
Stlačený vzduch vstupuje do válce v opačném směru, což způsobí, že se píst resetuje a otočí kuličkou o 90 stupňů, aby se uzavřel otvor, čímž se zablokuje tok média.
Modulační funkce (volitelné):
Při vybavení polohovačem lze otevření koule přesně ovládat vstupním signálem (např. 4-20 mA), aby se dosáhlo regulace průtoku.
Vlastnosti pneumatického přírubového kulového ventilu
Rychlá odezva: Pneumatický pohon má krátkou dobu odezvy (obvykle menší nebo rovnou 1 sekundě), vhodný pro scénáře vyžadující rychlé vypnutí-nebo regulaci.
Vysoká spolehlivost: Jednoduchá konstrukce s malým počtem komponentů má za následek nízkou poruchovost.
Vynikající těsnící výkon: Odolný vůči vysokému tlaku a korozi, vhodný pro náročné provozní podmínky.
Integrace automatizace: Lze bez problémů integrovat s PLC, DCS a dalšími řídicími systémy pro vzdálené monitorování a automatizovaný provoz.
Snadná instalace: Přírubové připojení zjednodušuje proces instalace a eliminuje potřebu dalšího svařování nebo řezání závitů.
Bezpečnost Ochrana: Vybaveno-nevýbušným designem, vhodné do hořlavých a výbušných prostředí. Volitelná zařízení pro ruční ovládání umožňují ruční ovládání v případě výpadku proudu.
Aplikace s pneumatickým přírubovým kulovým ventilem
Petrochemický průmysl:
Řídí přepravu surové ropy, zemního plynu a chemických surovin a zabraňuje úniku a nebezpečí výbuchu.
Energetika:
Reguluje tok médií, jako je pára a voda, a zajišťuje bezpečný provoz zařízení, jako jsou kotle a turbíny.
Úprava vody:
Řídí stav zapnuto/vypnuto odpadních a čištěných vodovodních potrubí, což umožňuje automatické dávkování a zpětné proplachování.
Farmaceutický a potravinářský průmysl:
Používá se v čistých potrubních systémech k zajištění kontaminace médií-a v souladu se standardy GMP.
Metalurgie a výroba papíru:
Řídí tok vysoko{0}}teplotních a{1}}tlakových médií a přizpůsobuje se drsným průmyslovým prostředím.

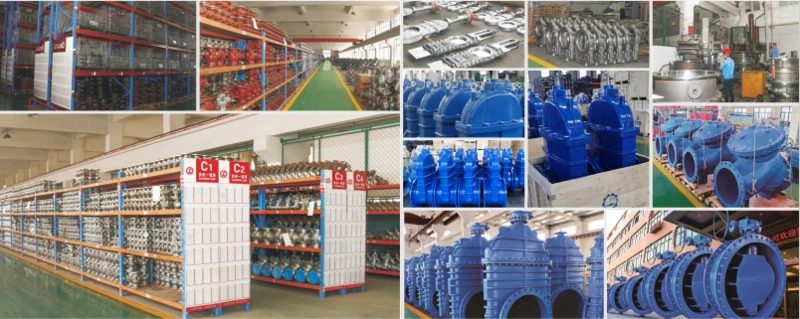

Továrna na pneumatický přírubový kulový ventil
GNEE Group vlastní stovky zařízení na výrobu a testování ventilů a poskytuje přizpůsobené služby ventilů-pošlete nám své kresbya my vám je-vyrobíme na míru.
