Popis produktů

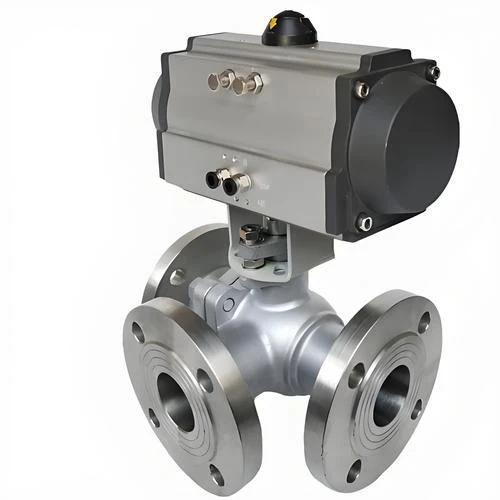

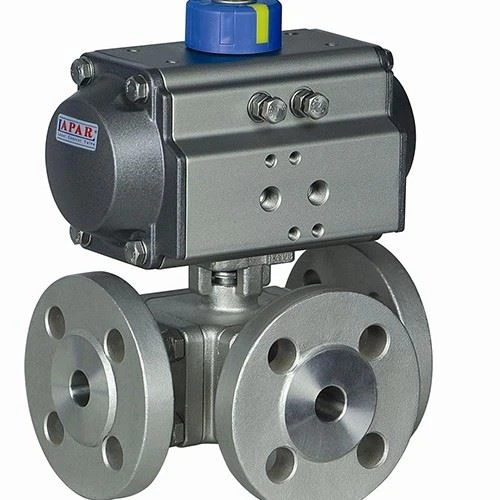

Pneumatický třícestný-přírubový kulový ventil je tříkanálový otočný kulový ventil, který se používá k přesměrování média, slučování a přepínání směru proudění. Kterákoli z trubek může být použita jako vstup nebo výstup. Je k dispozici ve dvou typech: pneumatický třícestný kulový ventil -typu L- a pneumatický třícestný kulový ventil typu -T-, aby vyhovoval různým provozním požadavkům. Pneumatický třícestný -kulový ventil typu L- odřízne dvě ze tří trubek, zatímco pneumatický třícestný -kulový ventil typu T{12}} spojí nebo rozdělí tři spojené trubky. Když je pneumatický třícestný přírubový kulový ventil spárován s elektrickým regulátorem polohy ventilu, lze jej ovládat pomocí signálu 4~20mA DC a přívodu vzduchu 0,4~0,7MPa pro regulaci parametrů, jako je tlak, průtok, teplota a hladina kapaliny. Může být také vybaven koncovým spínačem pojezdu, elektromagnetickým ventilem, redukčním ventilem a přívodem vzduchu 0,4-0,7 MPa pro dosažení provozu zapnuto/vypnuto a vysílat dva páry pasivních kontaktních signálů pro indikaci otevírání a zavírání ventilu. Je široce používán v chemickém, ropném, textilním, energetickém, potravinářském a farmaceutickém, chladicím, leteckém, leteckém a papírenském průmyslu.
Specifikace produktů
| Položka | Parametry |
|---|---|
| Jmenovitý průměr | DN15~200mm |
| Způsob připojení | Příruba |
| Konfigurace válce | Řada AT, řada GT a importovaná řada aktuátorů |
| Typ válce | Dvoj{0}}činné, jednočinné-činné (jarní návrat) |
| Kontrolní metoda | Couvání, přesměrování |
| Jmenovitý tlak | 16, 25 bar (pro vyšší tlak uveďte při objednávce) |
| Tlak přívodu vzduchu | Dvojité{0}}působení: 4~8 barů; Jedno-působící: 5~8 barů |
| Střední teplota | W1: -40~180 stupňů; W2: -40~300 stupňů; W3: -30~425 stupňů; W4: -40~425 stupňů |
| Okolní teplota | Standardní typ: -20~80 stupňů |
| Materiál těla ventilu | Uhlíková ocel (C), Nerezová ocel (P4, P6) |
| Těsnicí materiál | Polytetrafluorethylen (F), para-fenylen (PPL), kovové tvrdé těsnění (H), slinutý karbid (Y) |
Materiály hlavních komponentů
| Sériové číslo | Název dílu | Materiál (C) | Materiál (P4) | Materiál (P6) |
|---|---|---|---|---|
| 1 | Pravé tělo ventilu | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 2 | Matice | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 3 | Těsnění | Těsnění z kompozitního kovu PTFE/grafitu | ||
| 4 | Šroub | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 5 | Tělo ventilu | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 6 | Sedlo ventilu | Tvrdé těsnění PTFE/nylon/parafenylen/kov | ||
| 7 | Míč | 1Gr18Ni9Ti | 1Gr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 8 | Dřík ventilu | 1Gr13 | 1Gr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 9 | Těsnění | PTFE | PTFE | PTFE |
| 10 | Balení | PTFE/flexibilní grafit | ||
| 11 | Pouzdro | PTFE kompozitní ložisko | ||
| 12 | Žláza | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 13 | Šroub | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 14 | Šroub | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 15 | Spojovací držák | 1Gr18Ni9Ti | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 16 | Šroub | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 17 | Spojovací objímka | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 18 | Pneumatické zařízení | Extrudovaná hliníková slitina | ||
| 19 | Indikátor polohy | Plast | Plast | Plast |
Aplikace
Chemický průmysl: Řízení směru toku a odklonu kyselých a zásaditých roztoků a organických rozpouštědel.
Ropný a plynárenský průmysl: Regulace distribuce a míchání médií v ropovodech a plynovodech.
Energetika: Řízení průtoku a tlaku páry pro zajištění stabilního provozu generátoru.
Potravinářský a nápojový průmysl: Dosažení přesné kontroly tekutin při přepravě surovin a zpracování produktů (splnění hygienických norem).
Environmentální úprava vody: Řízení potrubí v procesech přepínání a čištění odpadních vod.
Námořní a námořní inženýrství: Regulace toku a tlaku palivových systémů a chladicích systémů.
