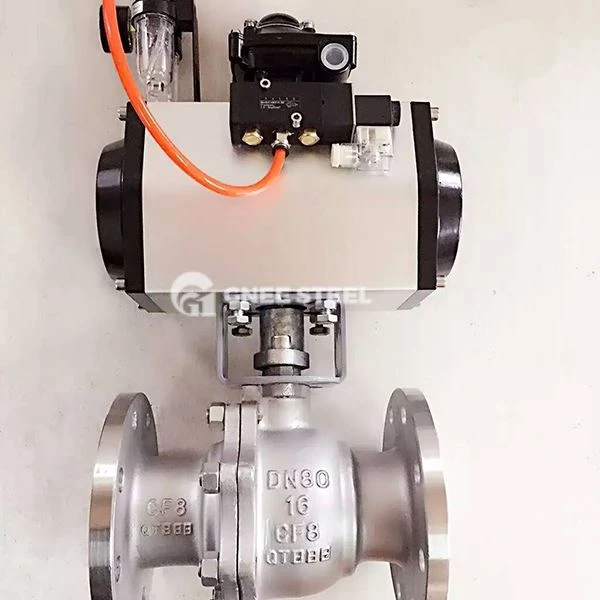

na kuličkovém ventilu s pneumatickým ovladačem
Popis
On-off kulový ventil s pneumatickým ovladačem je rychle otevírací a zavírací ventil poháněný stlačeným vzduchem. Skládá se z pneumatického ovladače a tělesa kulového ventilu. Jeho základní funkcí je plnotemovaná/plná kontrola, která je vhodná pro automatizované průmyslové scénáře, které vyžadují rychlé omezení nebo vedení tekutin (jako je nouzové vypnutí, dálkové ovládání).
Základní struktura a složení
Pneumatický pohon
Válec a píst: Komprimovaný vzduch řídí píst k pohybu a výstupní točivý moment řídí míč ke otáčení;
Řídicí prvek: včetně solenoidových ventilů, polohovačů atd., Přijímání signálů pro upravení směru a tlaku proudění vzduchu;
Typ: Jednorázový (jarní reset) a dvojitý působící (obousměrná kontrola vzduchu), přizpůsobené různým požadavkům na kontrolu.
Tělo kulového ventilu
Míč: Plovoucí nebo pevný design, struktura plného průměru snižuje odolnost proti tekutině;
Těsnicí materiál: PTFE (odolný vůči korozi) nebo kovové pevné těsnění (vysokoteplotní a vysokotlaký scénář);
Metoda připojení: příruba, vlákno nebo svařování, přizpůsobené standardům potrubí (jako je ANSI, DIN). Connecting Parts
Bracket a Stem: přenos výstupního točivého momentu ovladače na míč, abyste zajistili synchronní provoz.
On Off Ball ventil se specifikací pneumatického ovladače
| Rozsah velikosti | 1/2 "~ 8", DN15 ~ 200 |
| Režim působící | Dvojité herectví, jarní návratnost (jediné herectví) |
| Provozní tlak | 1.6MPA |
| Tlak na přívod vzduchu | 2,5 až 8 baru |
| Životnost | 1, 000, 000 (1 milion) časů |
| Úhel rotace | 90 stupňů ± 4 stupně |
| Materiál těla | SS304, SS316, SS316L |
| Těsnicí materiál | Ptfe: -30 stupeň ~ 180 stupňů, ppl: -30 stupeň ~ 250 stupňů |
| Počet způsobů | 2 Way |
| Konečné připojení | Konec vlákna |
| Použitelné média | Ovládání vody, vzduchu, plynu, oleje, kapaliny |
| Volitelné ovládání | Řídící, elektrický nebo pneumatický ovládaný |
| Volitelné příslušenství | Namur solenoidní ventil, limitní spínač, FRL, indikátor polohy, ruční zařízení |
| Aplikace |
Potraviny a nápoje, voda a odpadní voda, ultra čistá voda, odsolování, chemikálie, Textilie, farmaceutický, buničina a papír |
na kuličkovém ventilu s pneumatickým ovladačem
Výhody
rychlá reakce a vysoká spolehlivost
Pneumatický pohon nevyžaduje složité obvody, má silnou schopnost protiinterference a je vhodná pro prostředí odolné proti výbuchu a vysoce riziková;
Pohon má stabilní akce, vysokou opakovatelnost a podporuje ovládání vzdálené automatizace.
Excelentní těsnicí výkon
Sedadlo ventilu PTFE dosáhne nulového úniku při teplotě místnosti a tvrdá těsnění kovu vydrží teploty až 450 stupňů .
Adaptabilita celé média
Dokáže zpracovat kapaliny, plyny, páru a média obsahující částice (jako je odpadní voda, buničina).
Easy údržba
Modulární design podporuje rychlou výměnu těsnění nebo ovladačů, aby se snížilo prostoje.
Aplikace
Petrochemical
Nouzové uzavření potrubí oleje a plynu, izolace reaktorových materiálů a odolnost vůči korozi sirovodíku.
Energie a síla
Rychlé ovládání vypnutí parních systémů a plynovodů pro přenos plynu.
Ošetření vody a ochrana životního prostředí
Kontrola toku v čistírnách odpadních vod, spolehlivé mezní hodnoty médií obsahující pevné nečistoty.
Food a Pharmaceutical
Aseptické dodávání sanitárních tekutin (jako jsou kapalné léky a mléčné výrobky) v souladu s požadavky na certifikaci GMP.
