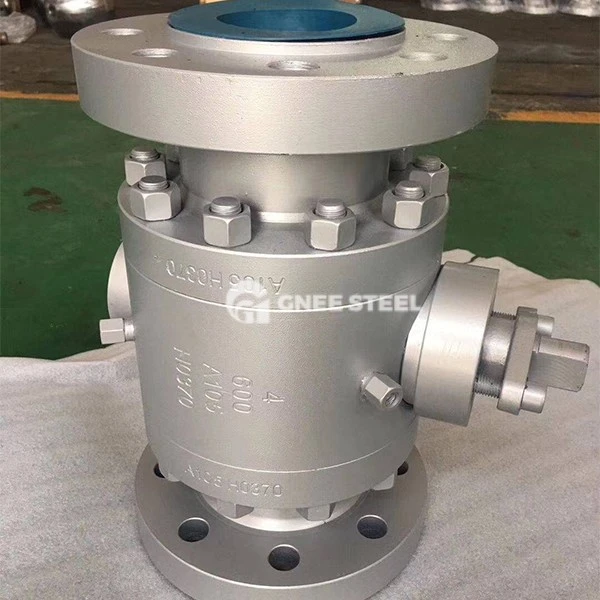

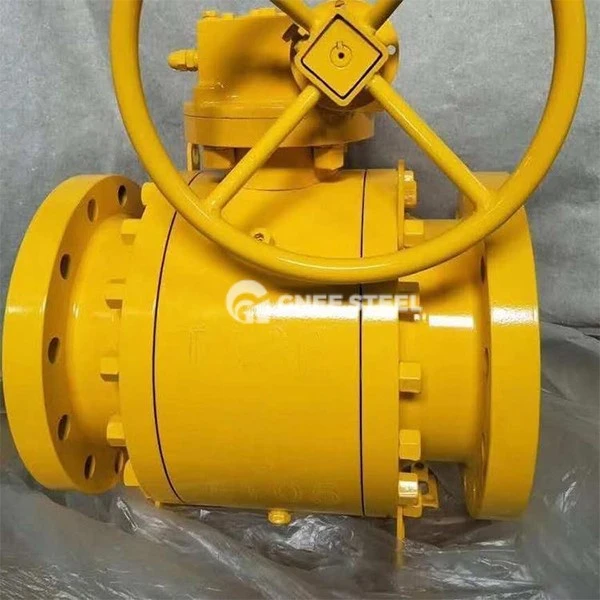

Kovaný ocelový obrubník kuličkový ventil Popis
Kovaný ocelový ocelový obrubní ventil je kuličkový ventil vyrobený z kovaných ocelových materiálů. Jeho konstrukční rysem je, že míč je upevněn v těle ventilu přes Trunnion a může se otáčet kolem Trunnionu, aby otevřel a zavřel ventil. Tento typ ventilu má následující vlastnosti:
Materiál: Kovaná ocel, s vysokou pevností, odolností proti vysoké teplotě, odolností proti korozi a dalšími vynikajícími vlastnostmi.
Aplikační pole: Používá se hlavně v průmyslových oblastech, jako je ropa, zemní plyn, chemický průmysl a elektrická energie, a funguje dobře pod prostředím s vysokým tlakem a vysokým teplotou.
Strukturální rysy: Struktura Trunnionu opravuje míč, snižuje tření a opotřebení během provozu a prodlužuje životnost ventilu.
Výkon těsnění: Obvykle se používají pevné těsnění kovových nebo měkkých těsnění, které mohou za extrémních pracovních podmínek udržovat dobrý výkon těsnění.
Provozní točivý moment: Strukturální design je rozumný, provozní točivý moment je nízký a je snadné ovládat manuální nebo elektrické nebo pneumatické ovladače.
Specifikace kovaných ocelových obrůdanů
|
Design a výroba
|
API6D ASME B16.34 GB\/T12237
|
|
Osobní dimenze
|
ASME B16.10 GB\/T12221
|
|
Připojení končí
|
ASME B16.5 ASME B16,47 GB\/T9113 JB\/T79 HG20592
|
|
Inspekce a test
|
GB\/T9092 API598
|
|
Tlaková třída
|
150lb 300lb 600lb 900lb 1500lb 2500lb
|
|
Hlavní materiál
|
A216 WCB \/A352 LCB \/A217 WC6 \/A217 WC9 \/A217 C5 \/A351 CF8 (M) \/A351 CF3 (M)
|
|
Velikost (in)
|
2" 2-1/2" 3" 4" 5" 6" 8" 10" 12" 14" 16" 18" 20" 24" 28" 30" 32" 36" 40"
|
|
Servis
|
Voda \/ olej Zboží \/ pára \/ plyn \/ kyselina atd.
|

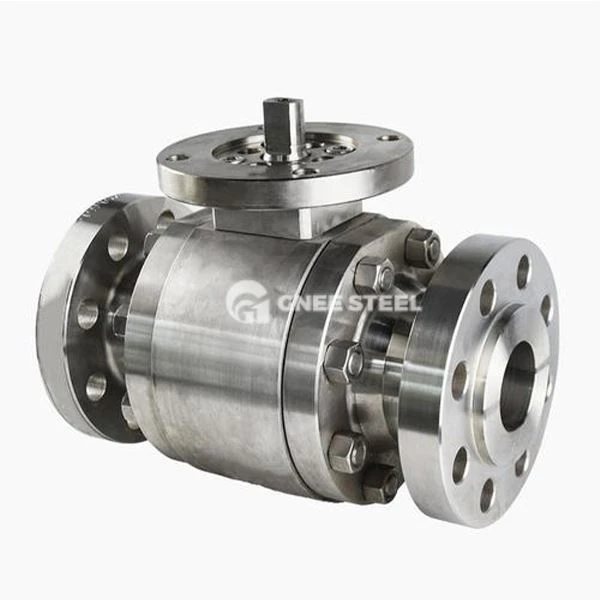

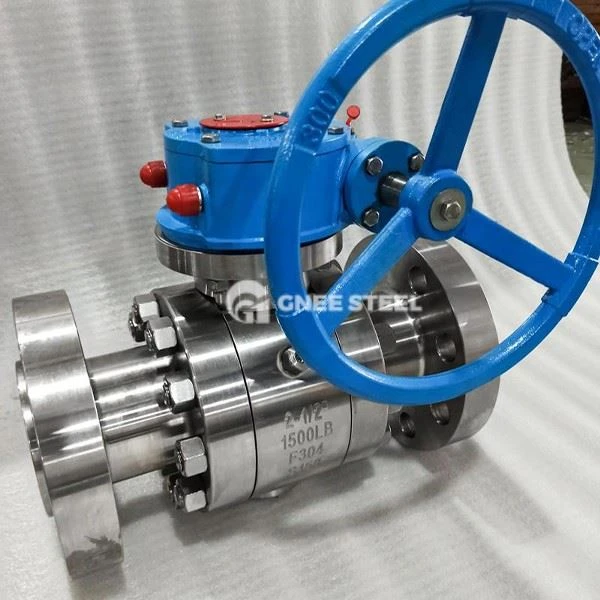

Kovaný ocelový obrubník kuličkový ventil
Výhody
ULTRA-vysoký tlak Tolerance: Kované tělo ventilu má hustou strukturu a tlaková odolnost třídy 2500 je o 40% vyšší než odolnost od lité oceli;
Extreme Adaptability: Těsnění je stabilní od -196 stupně hlubokého chlazení na 550 stupňů vysokoteplotních podmínek;
Long life design: The hard sealing ball is resistant to particle erosion, and the opening and closing life is >100, 000 Times;
Pohodlná údržba: Modulární sedadlo ventilu podporuje online výměnu bez demontáže ventilu.
Aplikace
Ultra vysoký tlak energie: Stanice komprese zemního plynu (třída 2500), břidlicový plyn superkritický injekční potrubí;
Jaderná energie a chemický průmysl: Kontrola chladicí kapaliny v jaderném ostrově (vysoká teplota 550 stupňů), silná transport médium s kyselinou (F316L odolnost proti korozi);
Special Industry: Skladování a přeprava tekutého vodíku (-196 stupeň hlubokého chlazení), letecká hydraulická zkušební lavice.
