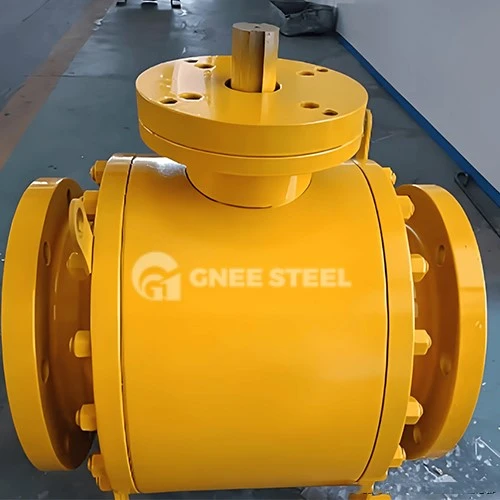

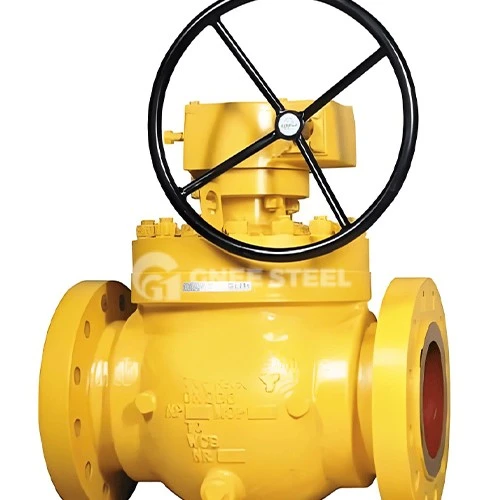

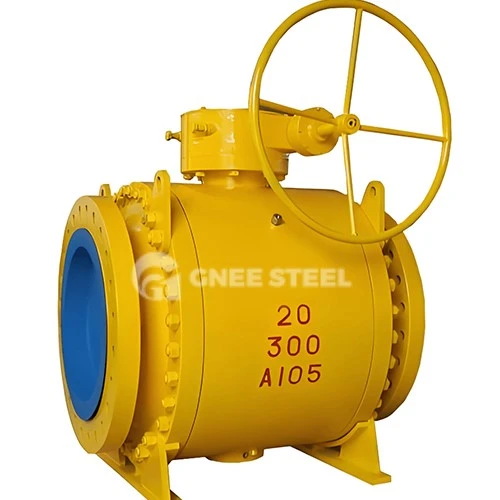

Kovaný ocelový horní-kulový ventil je typ průtokového regulačního ventilu s integrovanou konstrukcí těla, která minimalizuje místa úniku a usnadňuje online údržbu. Díky vysokotlakým výrobním procesům je široce používán v různých oblastech, jako je zásobování vodou, petrochemie a energetika.
U jmenovitých průměrů pod DN100 se používá dvojitá -zkosená konstrukce, která využívá pružinu pro samočinné{2}}kompenzační těsnění, aby byla zajištěna těsnost při nízkém až středním tlaku. Pro průměry DN100 a vyšší se používá pevná kulová konstrukce.
Ventil je vybaven funkcí dvojitého blokování a vypouštění (DBB), protipožární-bezpečnostní a anti{1}}statickou funkcí a také funkcí obousměrného těsnění. Technologie zatahování sedadla dále zvyšuje pohodlí při údržbě. Konstrukce horního- vstupu navíc umožňuje údržbu nebo výměnu dílů pouhým sejmutím kapoty. V kombinaci se spodní-namontovanou těsnicí strukturou zajišťuje spolehlivé utěsnění v oblasti těsnění.
Specifikace
Rozsah velikostí a tlaková třída
Velikost od 2" do 36" (DN50-DN900)
Tlak od 150 LBS do 2500 LBS (PN16-PN420)
Návrhové standardy
Konstrukce / výroba dle norem
API 6D; ASME B16.34; DIN 3357; EN 13709; GB/T12237; BS5351
Délka tváří v tvář (rozměr) podle standardů
ASME B16.10; EN 558-1 Gr. 14 (DIN 3202-F4); DIN 3202-F5; DIN 3202-F7; BS5163
Rozměr příruby podle norem
ASME B16.5; EN 1092-1; BS4504; DIN2501;
Přírubové k ASME B16.5 (2" ~ 24") a ASME B16.47 Series A / B (26" a více) Svorka / Náboj konce na vyžádání.
Testování podle norem
API 598; API 6D; EN 12266-1; EN 1074-1; ISO5208

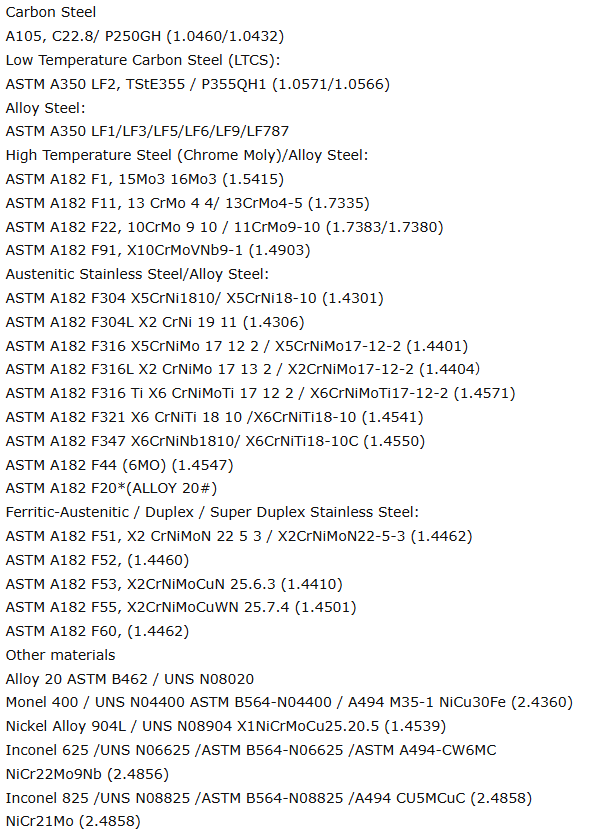

Stavební materiály
Strukturální vlastnosti
- Integrovaný design těla s vysoce{0}}pevným integrálním čepem-pevným kulovým dříkem pro minimalizaci míst úniku
- Funkce Double Block and Bleed (DBB) spolu s protipožárními-bezpečnými a anti{1}}statickými funkcemi pro zvýšení bezpečnosti
- 2 sady těsnících O-kroužků a ohnivzdorné ucpávkové konstrukce{2}} s obousměrným těsněním, aby nedocházelo k úniku média
- Konstrukce vstřikovače těsnicího prostředku a technologie zatahování sedla pro snadnější údržbu
- Před{0}}instalovaná platforma pro montáž disku, která podporuje různé způsoby ovládání
- Dole-namontovaný dřík s obrácenou těsnící strukturou pro zajištění spolehlivého utěsnění v oblasti balení
- Horní-design vstupu umožňuje rychlou údržbu a umožňuje výměnu dílů pouhým sejmutím kapoty
Prodám kulový ventil GNEE z kované oceli s horním vstupem
