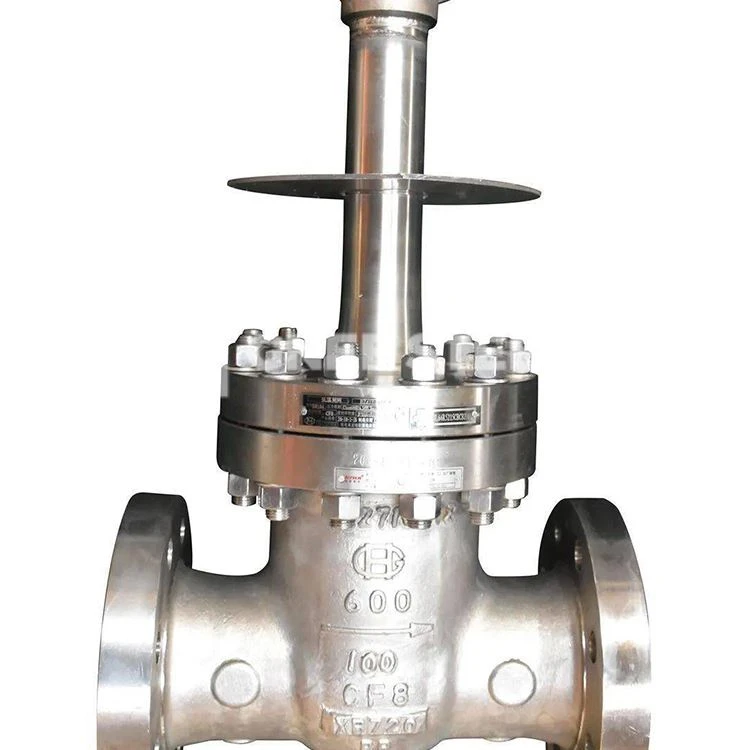

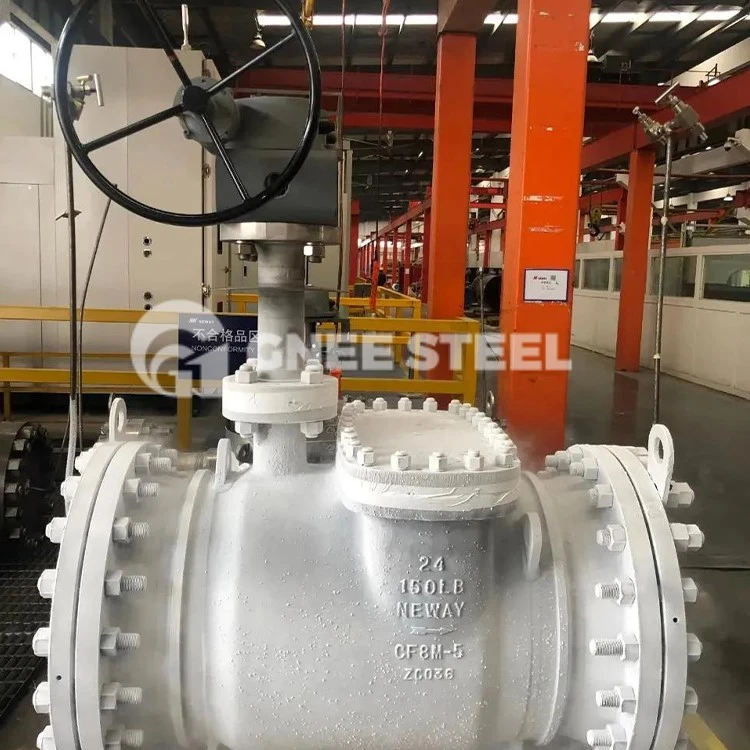

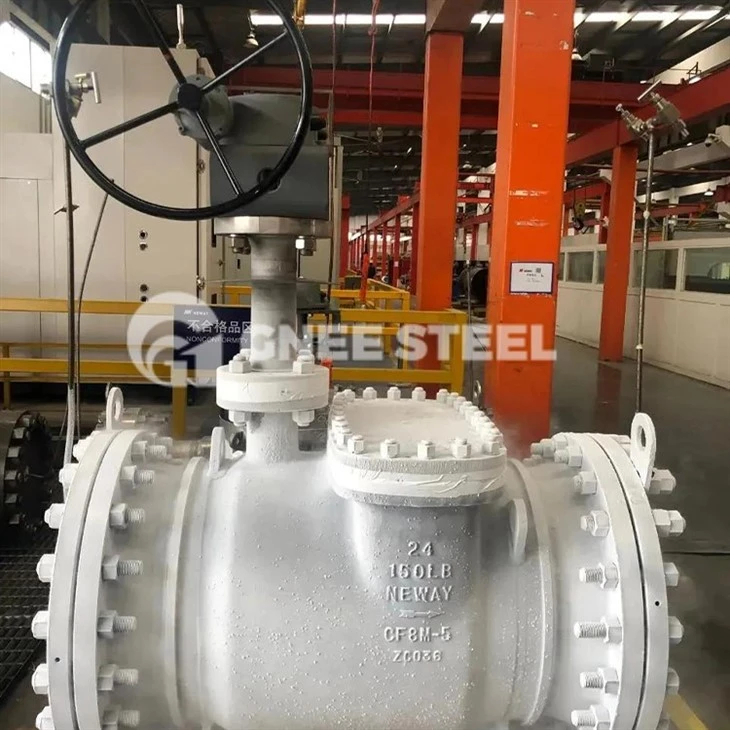

Nízkoteplotní ventily procházejí speciální nízkoteplotní úpravou a nahrubo opracované díly se umístí do chladícího média na několik hodin (2-6 hodin), aby se uvolnilo napětí, zajistily se vlastnosti materiálu při nízkých teplotách a zajistily dokončovací rozměry, aby se zabránilo poškození ventilu při nízkých teplotách. , únik způsobený deformací způsobenou změnami teploty. Montáž ventilu je také odlišná od běžných ventilů. Díly je třeba důkladně vyčistit, aby se odstranil veškerý olej, aby byl zajištěn výkon.
|
Rozsah velikostí |
Materiál těla |
|
1/2"-40" DN15-DN1000 |
F304, F316, F316L, LF2 |
|
Hodnocení tlaku |
Materiál míče |
|
Třída150-Třída 2500 PN16-PN425 |
F304, F316, F316L, LCB |
|
Ukončit připojení |
Materiál sedáku |
|
Příruba (FF, RF, RJ), svařování na tupo, NPT, SW |
PCTFE |
|
Styl struktury |
Materiál stonku |
|
Plný vrtání, redukované vrtání Plovoucí koule, Kulička upevněná na čepu |
XM-19 |
|
Možnosti pohonu |
Design Standard |
|
Ruční kolo, pneumatické, elektrické |
API 6D |
|
Teplotní rozsah |
Standardní tváří v tvář |
|
-196 stupeň ~-460 stupeň |
Označení normy: ASME B16.10 |
- Kontrola kryogenních ventilů
1. Hlavní části ultranízkoteplotních ventilů by měly být kryogenně ošetřeny
2. Hlavní části a svary by měly být podrobeny rázovým zkouškám při nízké teplotě, aby bylo zajištěno, že ventil nebude křehký za podmínek nízké teploty;
3. Ventil musí být testován při normální teplotě, nejprve hydraulickou pevnostní zkouškou 1,5 násobku jmenovitého tlaku a poté těsnicí zkouškou 1,1 násobku jmenovitého tlaku;
4. Po hydraulické tlakové zkoušce musí být ventil zbaven vlhkosti, mastnoty a udržován v suchu;
5. Každá šarže nízkoteplotních ventilů by měla být vzorkována v určitém poměru pro nízkoteplotní testování. Nízkoteplotní zkouška musí být provedena po 1,5násobku hydraulické tlakové zkoušky pevnosti;
6. Po otestování ventilu při nízké teplotě by mělo být zabráněno vstupu vzduchu do ventilu;
7. Po nízkoteplotní zkoušce by měl být ventil přirozeně zahřátý nebo profouknut ventilátorem. Je přísně zakázáno používat ohřev nebo jiné metody k urychlení nárůstu teploty ventilu;
8. Poté, co se ventil po nízkoteplotní zkoušce přirozeně zahřeje, znovu utáhněte upevňovací prvky ventilu;
9. Když je ventil uložen do skladu, nezapomeňte zkontrolovat spínač ventilu, abyste se ujistili, že je ventil v přiměřeném stavu;
10. Během skladování a přepravy ventilů je třeba věnovat pozornost oddělení ventilů z nerezové oceli a uhlíkové oceli a zajistit, aby byly prachotěsné, vodotěsné, olejotěsné a odolné proti nárazu;
11. Směr průtoku, směr odlehčení tlaku a typový štítek ventilu by měly být zkontrolovány podle požadavků konstrukční jednotky.

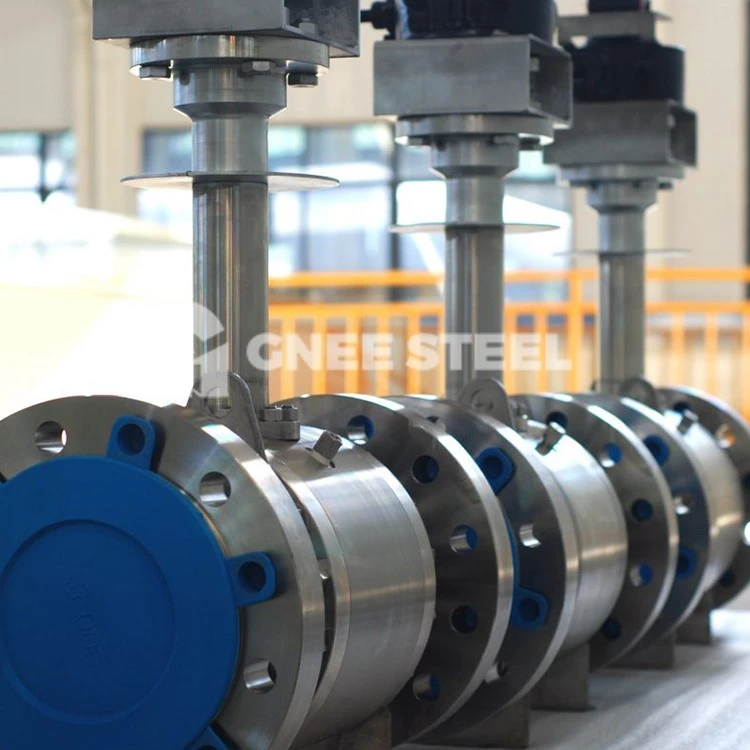

Kryo kulový ventil
