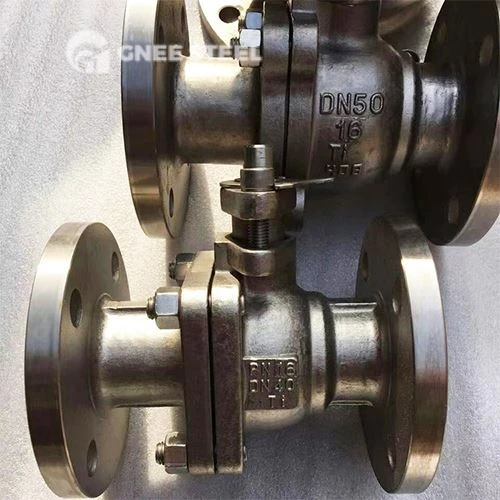

ASTM A216 WCB plovoucí kulový ventil

Plovoucí kulový ventil A216 WCB je ventil, který dosahuje utěsnění tím, že pohání pohyb koule středním tlakem. Působením kapaliny se kulička těsně přitlačí k sedlu ventilu po proudu a vytvoří kovové -ne-kovové kompozitní těsnění. K otevření a zavření vyžaduje pouze otočení o 90 stupňů a vyznačuje se nízkým průtokovým odporem, rychlým vypínáním-a kompaktní konstrukcí.

Popis produktů

Plovoucí kulový ventil WCB A216 je důležitým typem ventilu široce používaným v petrochemii, dálkových{1}}potrubích a dalších oborech. Uzavíracím prvkem plovoucího kulového kohoutu A216 WCB je perforovaná koule (nebo část koule). Kulička se otáčí s dříkem ventilu, otevírá nebo zavírá ventil.

Mezi různými ventily mají kulové ventily relativně nízký průtokový odpor. Když je otevřený kulový ventil s plným průměrem, -průchod kulového ventilu, průchod tělesa ventilu a průměr spojovací trubky jsou stejné a tvoří jeden průměr, což umožňuje médiu protékat téměř beze ztrát.

Plovoucí kulový ventil A216 WCB lze zcela otevřít nebo zavřít otočením o 90 stupňů, což umožňuje rychlé otevírání a zavírání. Ve srovnání se šoupátky a ventily stejných specifikací jsou kulové ventily menší a lehčí, což usnadňuje instalaci potrubí.

Specifikace produktů

Jmenovitý průměr: DN15~500mm
Jmenovitý tlak: PN1,6~10,0MPa
Provozní teplota: -196~150 stupňů
Hlavní materiály: WCB, A216-WB
Návrhové normy: GB/T 12237, API 6D, ASME B16.34
Spojovací příruby: GB/T 9113, JB/T79, Hg20592, ANSI B16.5, B16.47
Testování a kontrola: GB/T9092, AP16D, AP1598

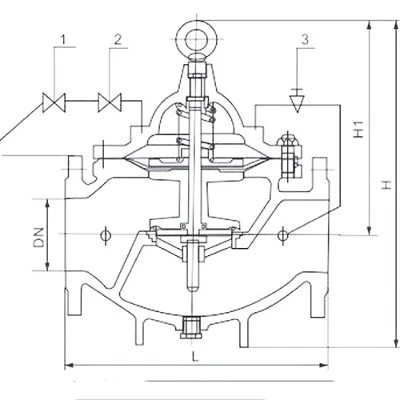

floating ball valve for sale

Materiály hlavních komponentů

ŽÁDNÝ.	Název dílu	Materiál
ŽÁDNÝ.	Název dílu	GB	ASTM
1	Tělo ventilu	WCB	A2116-WB
2	Těsnicí kroužek	PTFE	PTFE
3	Koule	1C18Ni9Ti	SS304
4	Matice	35	A194-2H
5	Stud	35CrMoA	A193-B7
6	Kamenné tělo	WCB	A216-WB
7	Těsnění	Flexibilní grafit + nerezová ocel	B12.10-304F/.G
8	Plnivo	PTFE	PTFE
9	Těsnicí ucpávka	WCB	A2116-WB
10	Polohovací kus	25	A105
11	Rámeček	65Mn	AISI 1066
12	Zacházet s	K33	A47-667 Gr.32510
13	Dřík ventilu	1Cr33	A276-410
14	Šroub	35	A193-B7
15	Přítlačná podložka	PTFE	PTFE

Hlavní vnější připojovací rozměry

Jmenovitý průměr	15	20	25	40	50	65	80	100	125	150	200
d1	13	19	25	38	64	64	76	102	127	152	203
L	108	117	127	165	191	191	203	229	356	394	457
H	59	63	75	95	142	142	152	178	252	272	342
W	130	130	160	230	400	400	400	650	1050	1050	1410
Hmotnost (kg)	2.5	3	5	7	15	19	19	33	58	93	160
