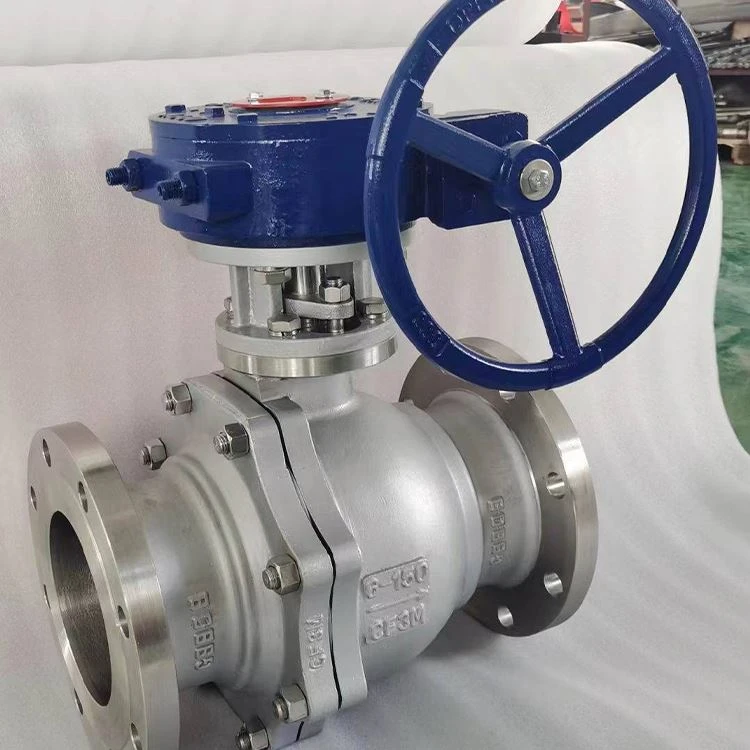

Plovoucí kulový ventil API 6D

Co je API 6D plovoucí kulový ventil?

Plovoucí kulový ventil používá kouli, která je podepřena dvěma pružnými sedlem spíše než pevnými čepy. Když tlak vedení působí na straně proti proudu, kulička se mírně pohybuje směrem k sedlu po proudu a vytváří těsné těsnění.

Protože těsnící síla roste s tlakem v potrubí, plovoucí kulové ventily poskytují vynikající uzavírací-výkon při zachování jednoduché a kompaktní konstrukce.

Ve srovnání s konstrukcemi namontovanými na čepu- nabízejí plovoucí kulové ventily:

Nižší výrobní náklady

Kompaktní konstrukce

Snadná údržba

Vynikající těsnění pro malé a střední velikosti potrubí

Obvykle se používají proNPS 1/2–10a tlakové třídy ažTřída ASME 1500v závislosti na konstrukci ventilu a možnostech výrobce.

Standardy a shoda

Plovoucí kulové kohouty API 6D jsou běžně vyráběny a testovány v souladu s následujícími normami.

Návrhové standardy

API 6D – Potrubní ventily

ISO 14313 – Potrubní ventily

ASME B16.34 – Tlak-teplotní jmenovité hodnoty a konstrukce ventilů

API 608 – Kovové kulové kohouty pro všeobecné průmyslové služby

Rozměry

ASME B16.5 – Příruby

ASME B16.10 – Rozměry-tváří v tvář-

ASME B16.25 – Butt-Svařování konců

MSS SP-44 – Ocelové potrubní příruby

Inspekce a certifikace

API 598 – Kontrola ventilů a tlakové zkoušky

API 607 ​​nebo API 6FA – Fire-Safe Testing

ISO 5211 – Montáž pohonu

PED 2014/68/EU (volitelné)

Systém managementu jakosti ISO 9001

Pro aplikace kyselých služeb by materiály měly vyhovovatNACE MR0175 / ISO 15156.

Stáhněte si technický list API 6D

Konstrukce a konfigurace karoserie

Plovoucí kulové kohouty API 6D jsou obecně dostupné ve třech provedeních tělesa.

Jedno-tělo

Kompaktní konstrukce

Nejnižší riziko úniku

Ekonomické řešení

Omezená schopnost údržby

Vhodné pro inženýrské sítě a kompaktní instalace.

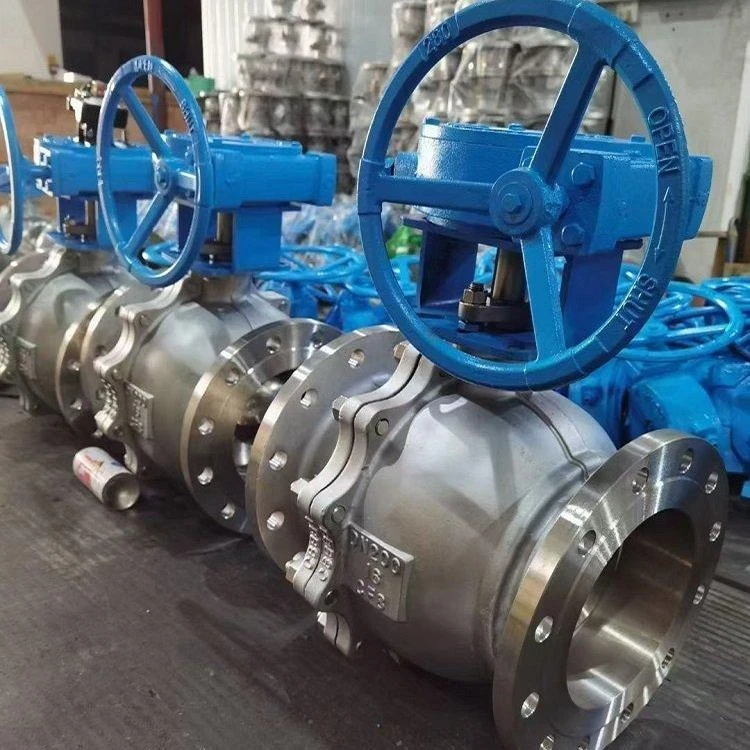

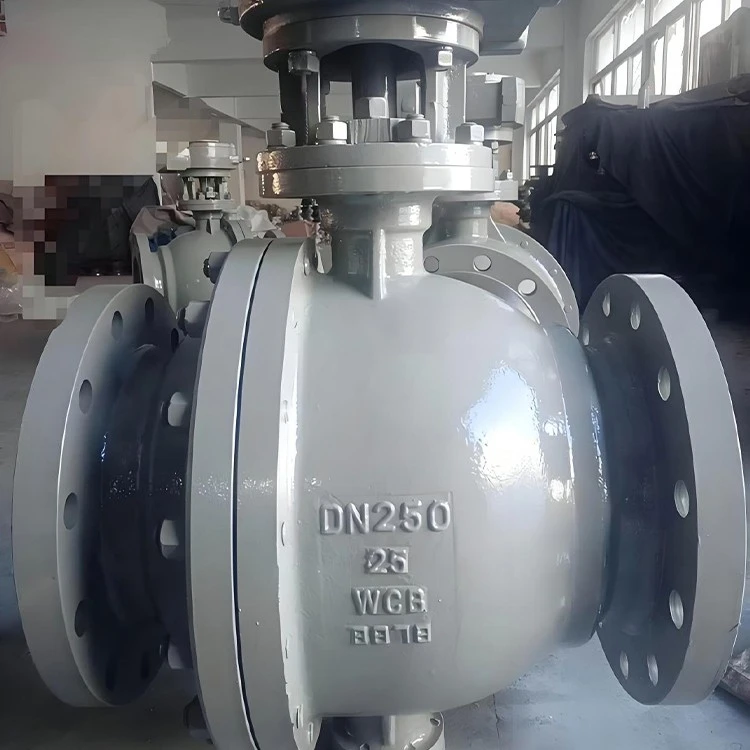

Dvoudílné-tělo

Nejpoužívanější konfigurace

Snadná výměna sedla a těsnění

Vynikající rovnováha mezi cenou a údržbou

Vhodné pro většinu aplikací ropovodů a plynovodů.

Tři-tělo

Plně provozuschopné provedení

Vnitřní součásti lze vyměnit bez řezání potrubních spojů

Upřednostňuje se pro kritické procesní systémy vyžadující častou údržbu

Materiály a možnosti konfigurace

Výběr materiálu závisí na tlaku, teplotě a procesním médiu.

Průvodce výběrem materiálu

Uhlíková ocel– Nejlepší hodnota pro ropu, plyn a všeobecné průmyslové služby.

Nerez– Vhodné pro korozivní chemikálie, mořskou vodu a pobřežní aplikace.

Duplex z nerezové oceli– Doporučeno pro prostředí-obsahující chlorid a kyselá prostředí.

Nízkoteplotní-uhlíková ocel– Vhodné pro kryogenní a nízkoteplotní-potrubí.

Technické specifikace

*Typické ventily s měkkým{0}}sedlem fungují přibližně od−46 stupňů až 200 stupňův závislosti na materiálu sedadla. Vyšší teploty jsou k dispozici v provedeních PEEK nebo kovových-sedadel.

Klíčové konstrukční vlastnosti

Plovoucí kulové ventily API 6D obsahují několik bezpečnostních a spolehlivých funkcí, které zajišťují dlouhodobý-výkon v náročných potrubních aplikacích.

Blowout-Proof Stone

Spodní-představec s integrovaným osazením zabraňuje vymrštění představce pod vnitřním tlakem a zvyšuje provozní bezpečnost.

Požární-bezpečný design

Když je ventil vybaven protipožární-konstrukcí, zachovává si přijatelnou úroveň utěsnění i po poškození měkkého sedla způsobeného ohněm. Shoda se ověřuje prostřednictvímAPI 607neboAPI 6FApožární zkoušky.

Anti-statické zařízení

Vodivá cesta mezi kuličkou, stopkou a tělem bezpečně rozptyluje statickou elektřinu a snižuje riziko vznícení u hořlavých médií.

Sebe{0}}odlehčovací design sedadla

Mnoho plovoucích kulových ventilů API 6D má samouvolňovací sedla, která automaticky uvolňují nadměrný tlak v dutině na stranu proti proudu, čímž pomáhají předcházet nárůstu tlaku- způsobenému tepelnou roztažností. Dostupnost této funkce závisí na konstrukci ventilu.

Nízký provozní točivý moment

Precizně{0}}obrobené kuličky a optimalizovaná geometrie sedla snižují tření, umožňují hladké ruční ovládání a minimalizují požadavky na točivý moment ovladače.

ISO 5211 montážní podložka

Montážní podložka ISO 5211 umožňuje přímou instalaci pneumatických nebo elektrických pohonů bez dalších držáků.

Volitelné konfigurace

V závislosti na požadavcích projektu mohou být plovoucí kulové kohouty API 6D dodávány také s:

Prodloužený vřeteno pro podzemní nebo kryogenní provoz

Blokovací zařízení pro bezpečný provoz

Těsnění vřetene s živým-zátěžem pro lepší kontrolu fugitivních emisí

Materiály vyhovující NACE MR0175 / ISO 15156

Kovová-konstrukce sedla pro abrazivní a{1}}provoz při vysokých teplotách

Jak vybrat API 6D plovoucí kulový ventil

Výběr správného ventilu závisí na provozním tlaku, teplotě, procesním médiu a požadavcích na údržbu.

Při výběru ventilu by kupující měli také zvážit:

Třída tlaku potrubí

Provozní teplota

Korozivita médií

Požadovaný výkon-vypínání

Požadavky na automatizaci

Přístupnost údržby

Správný výběr materiálu výrazně prodlužuje životnost ventilu a zároveň snižuje náklady na údržbu.

Získejte doporučení pro třídu materiálu a tlaku

Typické aplikace

Plovoucí kulové kohouty API 6D jsou široce používány v potrubních systémech vyžadujících spolehlivou izolaci a dlouhou životnost.

Mezi typické aplikace patří:

Systémy sběru ropy a plynu

Ropovody na ropu a rafinované produkty

Přeprava a distribuce zemního plynu

Petrochemické zpracovatelské závody

Zařízení LNG

Systémy úpravy vody

Offshore platformy

Potrubí pro přepravu CO₂

Potrubí užitkových a průmyslových procesů

Často kladené otázky

Jaký je rozdíl mezi kulovými kohouty API 6D a API 608?

API 6D platí konkrétně pro potrubní ventily používané v systémech přepravy ropy a plynu s dalšími požadavky na ověření návrhu, požární-bezpečnost a provozní spolehlivost. API 608 pokrývá obecné-kovové kulové ventily pro potrubí průmyslových procesů a nenahrazuje API 6D tam, kde je specifikován servis potrubí.

Plovoucí kulový ventil nebo Trunnion Ball Valve-který mám vybrat?

Plovoucí kulové ventily jsou obecně upřednostňovány pro menší velikosti a mírné průtokové podmínky, protože poskytují vynikající utěsnění s kompaktním, nákladově -efektivním designem.

Pro větší průměry nebo aplikace vyžadující nižší provozní točivý moment při vysokém rozdílu tlaku jsou obvykle lepší volbou kulové ventily namontované na čepu -.

Jsou plovoucí kulové kohouty API 6D vhodné pro kyselé provozy?

Ano. Při výrobě z materiálů vyhovujícíchNACE MR0175 / ISO 15156, Plovoucí kulové ventily API 6D jsou vhodné pro prostředí obsahující H₂S-a pomáhají odolávat praskání sulfidovým napětím.

Jaký materiál sedadla si mám vybrat?

PTFE– Všeobecné-služby v oblasti ropy, plynu a vody

RPTFE- Vylepšená pevnost a odolnost proti opotřebení

PROHLÉDNĚTE– Aplikace s vyšší teplotou a tlakem

Kovové sedátko– Vysoká teplota, abrazivní média a náročný provoz

Materiál sedla by měl být vždy vybírán spíše podle podmínek procesu než samotné teploty.

Jaká koncová připojení jsou k dispozici?

Mezi běžné koncové spoje patří:

Raised Face (RF) příruby

Příruby prstencového spoje (RTJ).

Tupý svar (BW)

Socket Weld (SW)

Výběr závisí na tlakové třídě, konstrukci potrubí a požadavcích na údržbu.
