3-pc popis kulového ventilu s přírubou
Třídílný přírubový kulový ventil je druh průmyslového ventilu s tříkomponentní šroubovou strukturou, která je spojena s potrubím prostřednictvím příruby, aby se dosáhlo účinného omezení a kontroly průtoku. Její základní vlastnosti jsou následující:
Strukturální složení
Tříkomponentní struktura těla ventilu
Levé a pravé kapoty: odlitková ocel (WCB) nebo nerezová ocel (CF8M), spojená s tělem středního ventilu skrz šrouby;
Mezilehlé těleso těleso mezilehlé těleso: Zabalí sestavu míče a těsnění, které lze pro údržbu rozebrat samostatně.
Systém ovládání těsnění
KALL: Konstrukce plného průměru (stejný průměr s potrubí), ošetření kalení povrchu pro zvýšení odolnosti proti opotřebení;
Plovoucí sedadlo: Struktura předinstalované pružiny, při středním tlaku, automaticky stisknutím míče dosáhnete obousměrného. Plovoucí sedadlo: Struktura předem načtená jara, automatická komprese míče pod středním tlakem k dosažení obousměrného utěsnění;
STEM: NOR-MONTIVED ANTIECE DESIGN, BALKING BOX s použitím flexibilního grafitového + kotoučového pružiny.
Rozhraní připojení příruby
Odpovídá ANSI, DIN a dalším standardním přírubám, tlakové pokrytí PN16 ~ PN64 (třída 150 ~ 400).
Specifikace 3-pc přírubového kulového ventilu
| Položka | SS304 SS 316 3 PC FLANGED BALL VENTIL | ||
| Rozsah velikosti | DN15 až DN100 (1/2 "až 10") | ||
| Hodnocení tlaku | 1000 Wog | ||
| Koncové připojení | Příruba/závitové | ||
| Tělesné materiály | SS304 SS316 | ||
| Materiály sedadla | PTFE | ||
| Pracovní teplota | PTFE menší než 180 stupňů, kov sedí méně nebo rovný 350 ° | ||
| Volitelné ovládání | Pneumatické ovládané nebo elektrické ovládané nebo manuální příručky | ||

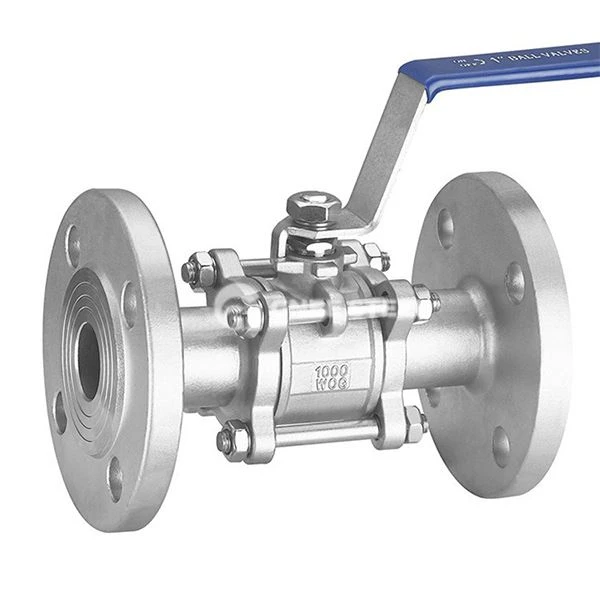

3-pc přírubný kulovník ventil
Funkce
Odnímatelná udržovatelnost
Třídílná struktura umožňuje in-line odstranění kapoty a výměnu těsnění bez odpojení potrubí.
Odolnost proti nízkému toku a účinný cirkulace
Koeficient odporu průtoku plného otvoru menší nebo rovný 0,08, ztráta toku blízko nuly.
Široký rozsah použitelnosti
Rozsah teploty: -29 stupňů ~ 350 stupňů (měkké těsnění) / -196 stupňů ~ 550 stupňů (pevné těsnění kovu);
Použitelné médium: Voda, Olej Médium aplikace: Voda, olej, kyselina a alkalické roztoky a speciální média, jako je kyslík a ethylen.
Rychlé otevírání a uzavírání manévru
Rotace 90 stupňů k dosažení úplného otevření/uzavření, podpůrné manuální, pneumatické nebo elektrické ovladače.
Aplikace
- Produkce chemických látek: import reaktoru a regulace exportu, korozivní média (kyselá/alkálie) transport;
- Energetický potrubí: Shromažďování a přenos ropy a plynu, vysokotlaký potrubí stanice LNG;
- Systém čištění odpadních vod na ochranu životního prostředí, potrubí odsolování mořské vody;
- Potraviny a léčiva: kontrola aseptické tekutiny (s tělem sanitárního leštěného ventilu).
